| Méthode de détection |
Barrage |
Rétroréfléchissant avec fonction MSR |
Réflexion diffuse |
|
| Sortie NPN |
E3ZM-CT61 (-M1TJ) |
E3ZM-CT62B (-M1TJ) |
E3ZM-CR61 (-M1TJ) |
E3ZM-CD62 (-M1TJ) |
| PNPSortie |
E3ZM-CT81 (-M1TJ) |

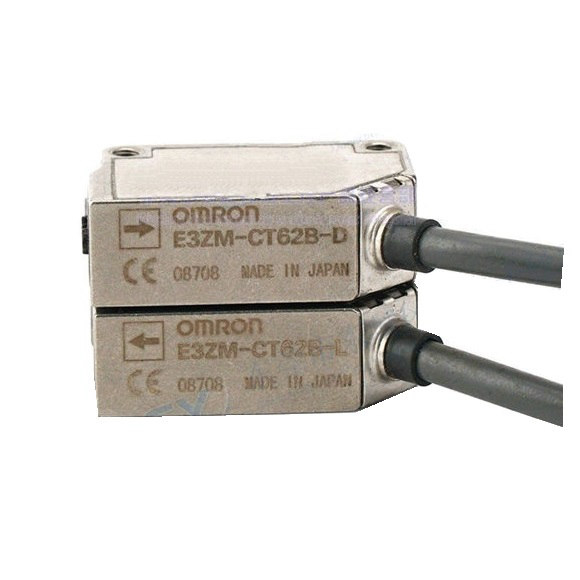

E3ZM-CT82B (-M1TJ) |
E3ZM-CR81 (-M1TJ) |
E3ZM-CD82 (-M1TJ) |
|
Distance de détection |
15 m |
20 m |
4 m [100 mm] *1 (avec E39-R1S)
3 m [100 mm] *1 (avec E39-R1) |
1 m (Livre blanc 300 ´ 300 mm) |
| Diamètre du spot |
— |
|
|
|
| Objet à détecter standard |
Opaque : 12 mm de diamètre. min. |
Opaque : 75 mm de diamètre. min. |
— |
|
| Voyage différentiel |
— |
20 % de la distance de détection max. |
|
|
| Caractéristique de réflectivité (erreur noir/blanc) |
— |
|
|
|
|
Angle directionnel |
Émetteur, Récepteur : 3° à 15°
(Distance entre l'émetteur et le récepteur. Distance de détection nominale) |
Capteur : 3° à 10°
Réflecteur : 30° (Distance au réflecteur. Distance de détection nominale) |
— |
|
| Source lumineuse (longueur d'onde) |
LED infrarouge (870 nm) |
LED orange (615 nm) |
LED rouge (660 nm) |
LED infrarouge (860 nm) |
| Tension d'alimentation |
10 à 30 VCC, dont 10 % d'ondulation (pp) |
|
|
|
| Consommation actuelle |
40 mA (Émetteur 20 mA max., Récepteur 20 mA max.) |
25 mA maximum. |
|
|
|
Sortie de contrôle |
Tension d'alimentation de charge : 30 VDC max., Courant de charge : 100 mA max. (Tension résiduelle : 2 V max.) Sortie collecteur ouvert (sortie NPN/PNP selon modèle)
Interrupteur lumière ON/Dark ON sélectionnable |
|
|
|
|
Circuits de protection |
Protection contre l'inversion de polarité de l'alimentation, Protection contre les courts-circuits de sortie, Protection contre l'inversion de polarité de sortie |
Protection contre l'inversion de polarité de l'alimentation, Protection contre les courts-circuits de sortie, Protection contre l'inversion de polarité de sortie, Prévention des interférences mutuelles |
|
|
| Temps de réponse |
Fonctionnement ou réinitialisation : 1 ms max. |
Fonctionnement ou réinitialisation : 2 ms max. |
Fonctionnement ou réinitialisation : 1 ms max. |
|
| Réglage de la sensibilité |
Ajusteur à un tour |
|
|
|
| Éclairage ambiant (côté récepteur) |
Lampe à incandescence : 3 000 lx max., Lumière du soleil : 10 000 lx max. |
|
|
|
| Plage de température ambiante |
Fonctionnement : -25 à 55°C, Stockage : -40 à 70°C (sans givrage ni condensation) |
|
|
|
| Plage d'humidité ambiante |
Fonctionnement : 35 % à 85 %, Stockage : 35 % à 95 % (sans condensation) |
|
|
|
| Résistance d'isolation |
20 MΩ min. à 500 VCC |
|
|
|
| Rigidité diélectrique |
1 000 VCA, 50/60 Hz pendant 1 min |
|
|
|
| Résistance aux vibrations |
Destruction : 10 à 55 Hz, double amplitude de 1,5 mm pendant 2 heures chacune dans les directions X, Y et Z |
|
|
|
| Résistance aux chocs |
Destruction : 500 m/s2 3 fois dans les directions X, Y et Z |
|
|
|
| Degré de protection *2 |
CEI IP67 (résistance à l'huile selon la norme interne OMRON), DIN 40050-9 : IP69K |
|
|
|
| Méthode de connexion |
Pré-câblé (longueur standard : 2 m), -M1TJ : Connecteur pré-câblé (longueur standard : 300 mm) |
|
|
|
| Indicateurs |
Indicateur de fonctionnement (jaune), indicateur de stabilité (vert) (l'émetteur n'a qu'un indicateur d'alimentation (vert).) |
|
|
|
| Poids Modèles pré -câblés |
Env. 150g |
Env. 90g |
|
|
| Matériau du boîtier |
SUS316L |
|
|
|
| Matériau du câble |
Chlorure de vinyle résistant à l'huile |
|
|
|
| Matériau de la lentille |
PMMA (polyméthacrylate de méthyle) |
|
|
|
| Matériel indicateur |
PEI (Polyétherimide) |
|
|
|
| Réglage de la sensibilité et sélecteur de mode |
PEEK (polyétheréthercétone) |
|
|
|
| Matériau du joint |
Caoutchouc fluoré |
|
|
|
| Accessoires |
Feuille d'instructions (Remarque : les réflecteurs et les supports de montage sont vendus séparément.) |
|
|
|
