| Modèle |

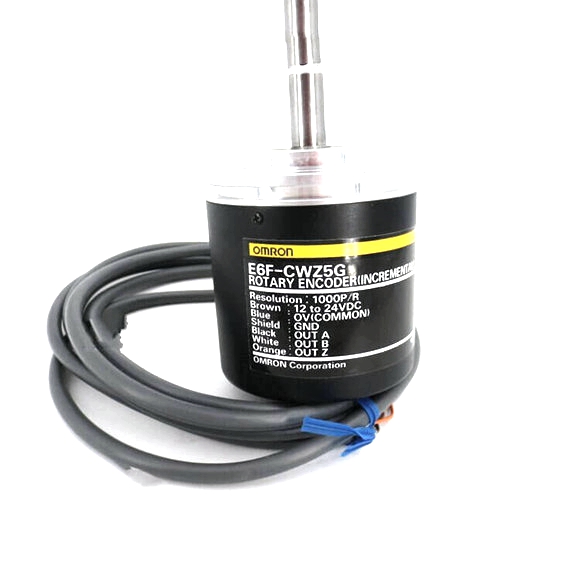

E6f-cwz5g |
E6f-cwz5c |
| Tension d'alimentation |
12 VDC -10% à 24 VDC + 15%, ondulation (PP): 5% max. |
|
| Consommation actuelle * 1 |
100 mA max. |
|
Résolution
(impulsions / rotation) |
100, 200, 360, 500, 600, 1 000 |
1 000 |
| Configuration de sortie |
Sorties complémentaires * 2 |
Sortie de collecteur ouvert NPN |
| Capacité de sortie |
Tension de sortie:
VH = VCC -3 V Min. (Io = 30 mA),
vl = 2 v max. (Io = -30 mA)
Courant de sortie: ± 30 mA |
Tension appliquée: 30 VDC Max.
Courant du puits: 35 Ma Max.
Tension résiduelle: 0,4 V Max.
(au courant de l'évier de 35 mA) |
de réponse maximale
Fréquence |
83 kHz |
|
Différence de phase entre
les sorties |
90 ° ± 45 ° entre A et B (1/4 T ± 1/8 T) |
|
Les temps de augmentent et tombent
sortie |
1 μs max. (Longueur du câble: 2 m,
courant de sortie: 30 mA) |
1 μs max. (Longueur du câble: 2 m,
tension de sortie de commande: 5 V, résistance à la charge: 1 kΩ) |
| Couple de départ |
10 mnm max. À température ambiante, 15 mnm max. à basse température |
|
| Moment d'inertie |
3 × 10-6 kgm2 max.; 1,5 × 10-6 kgm2 max. à 600 p / r max. |
|
| Vitesse maximale autorisée |
5 000 r / min |
|
| Circuits de protection |
Protection de polarité inverse d'alimentation, protection de court-circuit de charge de sortie |
|
| Plage de température ambiante |
Fonctionnement: -10 à 70 ° C (sans glaçage), stockage: -25 à 85 ° C (sans glaçage) |
|
| Gamme d'humidité ambiante |
Opération / stockage: 35% à 85% (sans condensation) |
|
| Résistance à l'isolation |
20 MΩ min. (à 500 VDC) entre les pièces de transport en courant et le cas |
|
| Résistance diélectrique |
500 VAC, 50/60 Hz pendant 1 min entre les pièces et le boîtier portant le courant |
|
| Résistance aux vibrations |
Destruction: 10 à 500 Hz, 150 m / s2 ou 2 mm Double amplitude pendant 11 min 3 fois chacune
en x, y et z Directions |
|
| Résistance aux chocs |
Destruction: 1 000 m / s2 3 fois chacune dans X, Y et Z Directions |
|
| Degré de protection |
IEC 60529 IP65, normes internes: à l'huile |
|
| Méthode de connexion |
Modèles pré-câblés (longueur de câble standard: 2 m) |
|
| Matériel |
Case: Alloy de zinc, unité principale: aluminium, arbre: SUS420J2 |
|
| Poids (état emballé) |
Env. 400 g |
|
| Accessoires |
Manuel d'instruction
Remarque: le couplage, le support de montage et la durée des têtes hexagonaux sont vendus séparément. |
|
