| Modell |

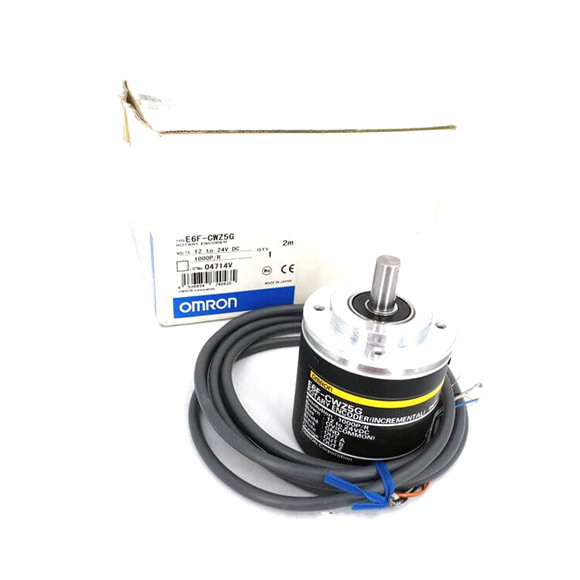

E6F-CWZ5G |
E6F-CWZ5C |
| Stromversorgungsspannung |
12 VDC -10% bis 24 VDC +15%, Ripple (PP): 5% max. |
|
| Aktueller Verbrauch *1 |
100 Ma Max. |
|
Auflösung
(Impulse/Rotation) |
100, 200, 360, 500, 600, 1.000 |
1.000 |
| Ausgabekonfiguration |
Komplementäre Ausgänge *2 |
NPN Open-Collector-Ausgang |
| Ausgangskapazität |
Ausgangsspannung:
VH = VCC -3 V min. (Io = 30 mA),
Vl = 2 V max. (IO = -30 mA)
Ausgangsstrom: ± 30 mA |
Angelegte Spannung: 30 VDC Max.
Senkstrom: 35 Ma Max.
Restspannung: 0,4 V Max.
(bei Sinkstrom von 35 mA) |
Maximale
Antwortfrequenz |
83 KHz |
|
Phasenunterschied zwischen
Ausgängen |
90 ° ± 45 ° zwischen A und B (1/4 t ± 1/8 t) |
|
Aufstiegs- und Herbstzeiten der
Ausgabe |
1 μs max. (Kabellänge: 2 m, Ausgangsstrom
: 30 mA) |
1 μs max. (Kabellänge: 2 m, Kontrollausgangsspannung
: 5 V, Lastwiderstand: 1 kΩ) |
| Drehmoment Start |
10 mnm max. Bei Raumtemperatur 15 mnm max. bei niedriger Temperatur |
|
| Trägheitsmoment |
3 × 10-6 kgm2 Max.; 1,5 × 10-6 kgm2 max. bei 600 p/r max. |
|
| Maximale zulässige Geschwindigkeit |
5.000 R/min |
|
| Schutzschaltungen |
Stromversorgungsschutz umgekehrter Polaritätsschutz, Ausgangslast kurzer Kreislaufschutz |
|
| Umgebungstemperaturbereich |
Betrieb: -10 bis 70 ° C (ohne Vereisung), Speicherung: -25 bis 85 ° C (ohne Vereisung) |
|
| Umgebungsfeuchtigkeit |
Betrieb/Speicherung: 35% bis 85% (ohne Kondensation) |
|
| Isolationsresistenz |
20 Mω min. (bei 500 VDC) zwischen Stromversorgerteilen und Fall |
|
| Dielektrische Stärke |
500 VAC, 50/60 Hz für 1 Minute zwischen Strom tragenden Teilen und Fall |
|
| Vibrationswiderstand |
Zerstörung: 10 bis 500 Hz, 150 m/S2 oder 2 mm Doppelamplitude für 11 min 3-mal jeweils
in X-, Y- und Z-Richtungen |
|
| Stoßwiderstand |
Zerstörung: 1.000 m/s2 3 -mal jeweils in x, y und z Richtungen |
|
| Schutzgrad |
IEC 60529 IP65, interne Standards: Ölsicher |
|
| Verbindungsmethode |
Vorverdrahtungsmodelle (Standardkabellänge: 2 m) |
|
| Material |
Fall: Zinklegierung, Haupteinheit: Aluminium, Welle: SUS420J2 |
|
| Gewicht (verpackter Zustand) |
Ca. 400 g |
|
| Zubehör |
Bedienungsanleitung
Hinweis: Kopplung, Montagehalterung und Sechskantkopf-Schraubenschlüssel werden separat verkauft. |
|
