Sraith #: Delta Servo Motor

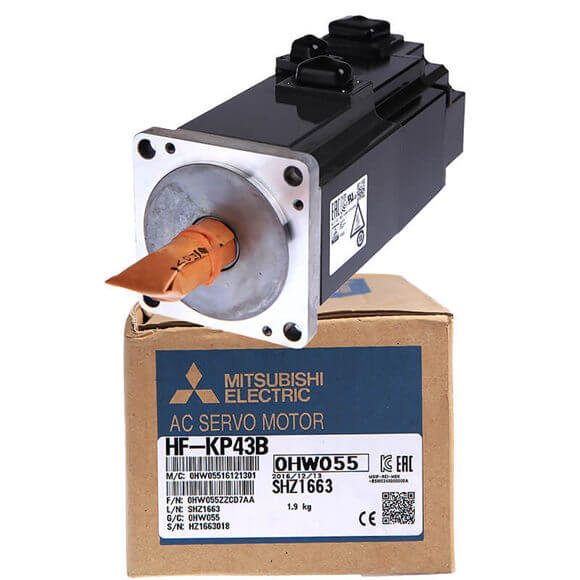

Servomotor Mitsubishi MELSERVO-J3 le Sos 400W HF-KP43B
SRAITH MELSERVO-J3 50W go 55KW
Is féidir linn páirteanna uathoibrithe mitsubishi leictreacha a sholáthar, mar shampla Mitsubishi PLC, Mitsubishi Servo Motor & mitsubishi servo drive, Mitsubishi HMI, Mitsubishi VFD agus mar sin de
![]()
Íosluchtaigh leabhar Mumu
| Mitsubishi MELSERVO-J3 Servomotor |
Sraith HF-KP (Táimhe íseal, cumas beag) |
| Mótar Mitsubishi Servo HF-KP(MR-J3) |
053(B) |
13(B) |
23(B) |
43(B) |
73(B) |
| Múnla amplifier servo comhoiriúnach MR-J3- |
10A(1)/B(1)(-RJ006)/T(1) |
20A(1)/B(1)(-RJ006)/T(1) |
40A(1)/B(1)(-RJ006)/T(1) |
70A/B(-RJ006)/T |
| Toilleadh soláthair cumhachta (Nóta 1) (kVA) |
0.3 |
0.3 |
0.5 |
0.9 |
1.3 |
Aschur rátáilte (W) |
50 |
100 |
200 |
400 |
750 |
| Casmhóiminte rátáilte (Nóta 9) (N·m [oz·in]) |
0. 16 (22.7) |
0. 32 (45.3) |
0.64 (90.6) |
1.3 (184) |
2. 4 (340) |
| Uas-chasmhóimint (nuair a mhéadaítear é) (Nóta 8) (N·m [oz·in]) |
0.56 (79.3) |
1. 11 (157) |
2. 23 (316) |
4.46 (632) |
8.36 (1180) |
| Uaschasmhóiminte (N·m [oz·in]) |
0. 48 (68. 0) |
0. 95 (135) |
1. 9 (269) |
3. 8 (538) |
7. 2 (1020) |
| Luas rátáilte (r/nóim) |
3000 |
| uasluas (r/nim) |
6000 |
| Luas meandrach incheadaithe (r/nóim) |
6900 |
| Ráta cumhachta ag chasmhóiminte rátaithe leanúnaigh (kW/s) |
4.87 |
11.5 |
16.9 |
38.6 |
39.9 |
| Reatha rátáilte (A) |
0.9 |
0.8 |
1.4 |
2.7 |
5.2 |
| Uasmhéid srutha (nuair a mhéadaítear é) (Nóta 8) (A) |
3.1 |
2.8 |
4.9 |
9.5 |
18.2 |
| Uasmhéid srutha (A) |
2.7 |
2.4 |
4.2 |
8.1 |
15.6 |
| Minicíocht choscánaithe athghiniúna (amanna/nóiméad) (Nóta 2) |
(Nóta 3) |
(Nóta 3) |
448 |
249 |
140 |
Caighdeán |
0.052 (0.284) |
0.088 (0. 481) |
0. 24 (1.31) |
0. 42 (2. 30) |
1.43 (7.82) |
| Le coscán leictreamaighnéadach |
0.054 (0.295) |
0. 090 (0. 492) |
0. 31 (1.69) |
0. 50 (2.73) |
1.63 (8.91) |
| Cóimheas móiminte táimhe don ualach molta (Nóta 4) |
15 uair uasta |
24 huaire ar a mhéad |
22 uair uasta |
15 uair uasta |
| Brath luais/suímh |
Ionchódóir 18-giotán (taifeach: 262144 p/rev) |
| Ceangaltáin |
— |
— (Tá mótair le séala ola ar fáil (HF-KPMJ)) |
| Rang inslithe |
Aicme B |
| Struchtúr |
Go hiomlán faoi iamh neamh-aeráilte (rátáil IP: IP65) (Nóta 5) |
| Aifreann (kg [lb])
Caighdeán |
0. 35 (0.78) |
0.56 (1.3) |
0. 94 (2. 1) |
1.5 (3.3) |
2.9 (6.4) |
| Le coscán leictreamaighnéadach |
0.65 (1.5) |
0.86 (1.9) |
1.6 (3.6) |
2.1 (4.7) |
3.9 (8.6) |
