| मॉडल |

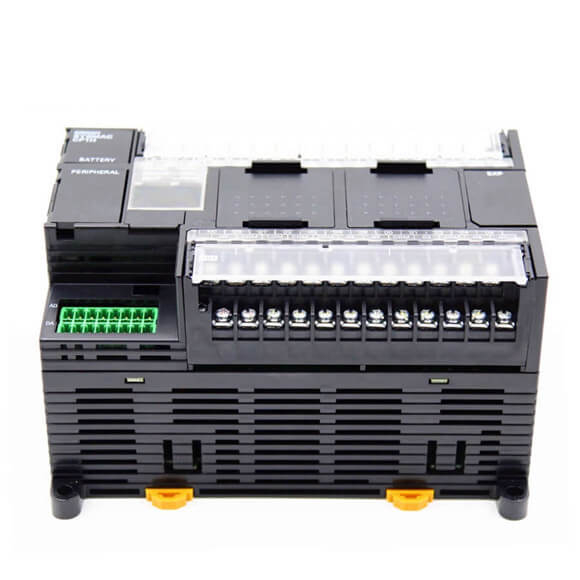

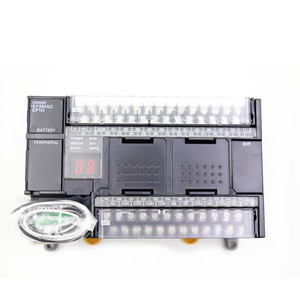

CP1H-XA सीपीयू इकाइयाँ |

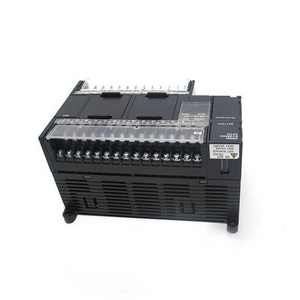

CP1H-X सीपीयू इकाइयाँ |

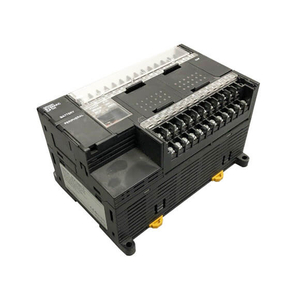

CP1H-Y CPU इकाइयाँ |
|
|
CP1H-XA @@@ – @ |
CP1H-X @@@ – @ |
CP1H-Y @@@ – @ |
|
| नियंत्रण विधि |
संग्रहित प्रोग्राम विधि |
|
| I/O नियंत्रण विधि |
तत्काल रिफ्रेशिंग के साथ चक्रीय स्कैन |
|
| प्रोग्राम भाषा |
सीढ़ी आरेख |
|
| फ़ंक्शन ब्लॉक |
फ़ंक्शन ब्लॉक परिभाषाओं की अधिकतम संख्या: 128 उदाहरणों की अधिकतम संख्या: 256 फ़ंक्शन ब्लॉक परिभाषाओं में प्रयोग करने योग्य भाषाएँ: सीढ़ी आरेख, संरचित पाठ (ST) |
|
| अनुदेश लंबाई |
प्रति निर्देश 1 से 7 चरण |
|
| निर्देश |
लगभग। 500 (फ़ंक्शन कोड: 3 अंक) |
|
| अनुदेश निष्पादन समय |
बुनियादी निर्देश: 0.10 एमएस मिनट। विशेष निर्देश: 0.15 एमएस मिनट। |
|
| सामान्य प्रसंस्करण समय |
0.7 एमएस |
|
| कार्यक्रम क्षमता |
20K कदम |
|
| कार्यों की संख्या |
288 (32 चक्रीय कार्य और 256 व्यवधान कार्य) |
|
| अधिकतम सबरूटीन संख्या |
256 |
|
| अधिकतम छलांग संख्या |
256 |
|
| काम के टुकड़े |
8,192 बिट्स (512 शब्द): W0.00 से W511.15 (W0 से W511)
सीआईओ क्षेत्र: 37,504 बिट्स (2,344 शब्द): सीआईओ 3800.00 से सीआईओ 6143.15 (सीआईओ 3800 से सीआईओ 6143) |
|
| टीआर क्षेत्र |
16 बिट्स: TR0 से TR15 |
|
| धारण क्षेत्र |
8,192 बिट्स (512 शब्द): H0.00 से H511.15 (H0 से H511) |
|
| एआर क्षेत्र |
केवल पढ़ने के लिए (लिखना-निषिद्ध): 7168 बिट्स (448 शब्द): ए0.00 से ए447.15 (ए0 से ए447) पढ़ने/लिखने के लिए: 8192 बिट्स (512 शब्द): ए448.00 से ए959.15 (ए448 से ए959) |
|
| टाइमर |
4,096 बिट्स: T0 से T4095 |
|
| काउंटर |
4,096 बिट्स: C0 से C4095 |
|
| डीएम क्षेत्र |
32 शब्द: D0 से D32767 |
|
| डेटा रजिस्टर क्षेत्र |
16 रजिस्टर (16 बिट्स): DR0 से DR15 |
|
| सूचकांक रजिस्टर क्षेत्र |
16 रजिस्टर (32 बिट्स): IR0 से IR15 |
|
| कार्य ध्वज क्षेत्र |
32 झंडे (32 बिट्स): TK0000 से TK0031 |
|
| मेमोरी का पता लगाएं |
4,000 शब्द (ट्रेस डेटा के लिए 500 नमूने अधिकतम 31 बिट्स और 6 शब्द।) |
|
| मेमोरी कैसेट |
एक विशेष मेमोरी कैसेट (CP1W-ME05M) लगाया जा सकता है। नोट: प्रोग्राम बैकअप और ऑटो-बूटिंग के लिए इस्तेमाल किया जा सकता है। |
|
| घड़ी का कार्य |
का समर्थन किया। सटीकता (मासिक विचलन): -4.5 मिनट से -0.5 मिनट (परिवेश तापमान: 55 डिग्री सेल्सियस),
-2.0 मिनट से +2.0 मिनट (परिवेश का तापमान: 25 डिग्री सेल्सियस), -2.5 मिनट से +1.5 मिनट (परिवेश का तापमान: 0 डिग्री सेल्सियस) |
|
|
स्मृति बैक अप |
फ्लैश मेमोरी: उपयोगकर्ता प्रोग्राम, पैरामीटर (जैसे पीएलसी सेटअप), टिप्पणी डेटा और संपूर्ण डीएम क्षेत्र को प्रारंभिक मान के रूप में फ्लैश मेमोरी में सहेजा जा सकता है।
बैटरी बैकअप: होल्डिंग एरिया, डीएम एरिया और काउंटर वैल्यू (झंडे, पीवी) का बैकअप बैटरी द्वारा किया जाता है। |
|
| बैटरी सेवा जीवन |
25°C पर 5 वर्ष। (निर्माण के दो साल के भीतर प्रतिस्थापन बैटरी का उपयोग करें।) |
|
|
अंतर्निर्मित इनपुट टर्मिनल |
40 (24 इनपुट, 16 आउटपुट) |
20 (12 इनपुट, 8 आउटपुट)
लाइन-ड्राइवर इनपुट: चरण ए, बी और जेड के लिए दो अक्ष लाइन-ड्राइवर आउटपुट: सीडब्ल्यू और सीसीडब्ल्यू के लिए दो अक्ष |
|
| कनेक्ट करने योग्य विस्तार (I/O) इकाइयों की संख्या |
सीपी विस्तार I/O इकाइयाँ: अधिकतम 7; सीजे-श्रृंखला विशेष आई/ओ इकाइयां या सीपीयू बस इकाइयां: अधिकतम 2। |
|
| अधिकतम. I/O अंक की संख्या |
320 (40 निर्मित + 40 प्रति विस्तार (आई/ओ) इकाई ´ 7 इकाइयां) |
300 (20 निर्मित + 40 प्रति विस्तार (आई/ओ) इकाई ´ 7 इकाइयां) |
|
| इनपुट बाधित करें |
8 इनपुट (बाहरी इंटरप्ट इनपुट (काउंटर मोड) और त्वरित-प्रतिक्रिया इनपुट द्वारा साझा किए गए।) |
6 इनपुट (बाहरी इंटरप्ट इनपुट (काउंटर मोड) और त्वरित-प्रतिक्रिया इनपुट द्वारा साझा किए गए।) |
|
|
इनपुट काउंटर मोड को बाधित करें |
8 इनपुट (प्रतिक्रिया आवृत्ति: सभी इंटरप्ट इनपुट के लिए अधिकतम 5 किलोहर्ट्ज़), 16 बिट्स
ऊपर या नीचे काउंटर |
6 इनपुट (प्रतिक्रिया आवृत्ति: सभी इंटरप्ट इनपुट के लिए अधिकतम 5 किलोहर्ट्ज़), 16 बिट्स
ऊपर या नीचे काउंटर |
|
| त्वरित प्रतिक्रिया इनपुट |
8 अंक (न्यूनतम इनपुट पल्स चौड़ाई: 50 एमएस अधिकतम) |
6 अंक (न्यूनतम इनपुट पल्स चौड़ाई: 50 एमएस अधिकतम) |
|
| अनुसूचित व्यवधान |
1 |
|
|
हाई-स्पीड काउंटर |
4 इनपुट: विभेदक चरण (4x), 50 kHz या एकल-चरण (पल्स प्लस दिशा, ऊपर/नीचे, वृद्धि), 100 किलोहर्ट्ज़ मूल्य सीमा: 32 बिट्स, रैखिक मोड या रिंग मोड व्यवधान: लक्ष्य मूल्य तुलना या सीमा तुलना |
2 इनपुट: विभेदक चरण (4x), 500 kHz या एकल-चरण, 1 मेगाहर्ट्ज और
2 इनपुट: विभेदक चरण (4x), 50 किलोहर्ट्ज़ या एकल-चरण (पल्स प्लस दिशा, ऊपर/नीचे, वृद्धि), 100 किलोहर्ट्ज़ मूल्य सीमा: 32 बिट्स, रैखिक मोड या रिंग मोड व्यवधान: लक्ष्य मूल्य तुलना या सीमा तुलना |
| अंतर्निर्मित एनालॉग I/O टर्मिनल |
4 एनालॉग इनपुट और 2 एनालॉग आउटपुट |
कोई नहीं |
| एनालॉग नियंत्रण |
1 (सेटिंग रेंज: 0 से 255) |
| बाहरी एनालॉग इनपुट |
1 इनपुट (रिज़ॉल्यूशन: 1/256, इनपुट रेंज: 0 से 10 वी), पृथक नहीं |
