| Տեսակ |

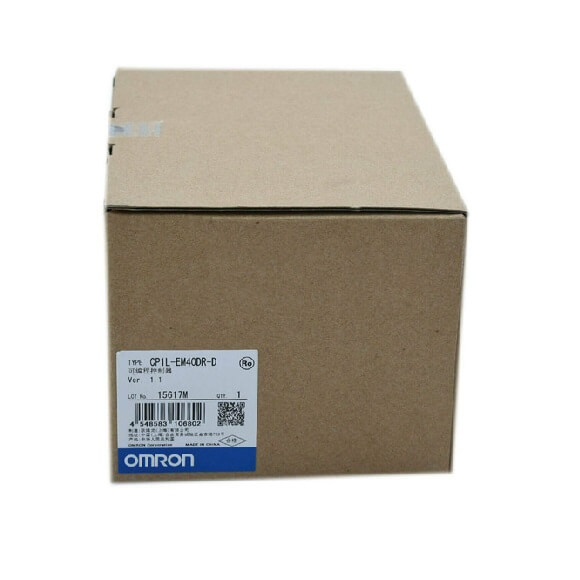

CP1L-EM40 (40 միավոր) |
CP1L-EM30 (30 միավոր) |
CP1L-EL20 (20 միավոր) |
| Նյութերի մոդելներ |
CP1L-EM40D@-@ |
CP1L-EM30D@-@ |
CP1L-EL20D@-@ |
| Վերահսկման մեթոդ |
Պահված ծրագրի մեթոդը |
| I/O կառավարման մեթոդ |
Ցիկլային սկանավորում՝ անմիջապես թարմացմամբ |
| Ծրագրի լեզուն |
Սանդուղքի դիագրամ |
| Ֆունկցիոնալ բլոկներ |
Գործառույթների բլոկի սահմանումների առավելագույն քանակը՝ 128 Օրինակների առավելագույն քանակը՝ 256 Լեզուներ, որոնք օգտագործվում են ֆունկցիաների բլոկի սահմանումների մեջ՝ սանդուղքի դիագրամներ, կառուցվածքային տեքստ (ST) |
| Հրահանգի երկարությունը |
1-ից 7 քայլ յուրաքանչյուր հրահանգի համար |
| Հրահանգներ |
Մոտ. 500 (ֆունկցիայի կոդերը՝ 3 նիշ) |
| Հրահանգի կատարման ժամանակը |
Հիմնական ցուցումներ՝ 0.55 ms min. Հատուկ ցուցումներ՝ 4,1 ms min. |
| Ընդհանուր մշակման ժամանակը |
0.4 մս |
| Ենթածրագրի առավելագույն թիվը |
256 |
| Թռիչքի առավելագույն թիվը |
256 |
|
Աշխատանքային բիթեր |
4800 բիթ (300 բառ). CIO 1200.00-ից մինչև CIO 1499.15 (բառեր CIO 1200-ից մինչև CIO 1499)
6,400 բիթ (400 բառ). CIO 1500.00-ից մինչև CIO 1899.15 (բառեր CIO 1500-ից մինչև CIO 1899) 15,360 բիթ (960 բառ). CIO 2000.00-ից մինչև CIO 2959.15 (բառեր CIO 2000-ից մինչև CIO 2959) 9600 բիթ (600 բառ)՝ CIO 3200.00-ից մինչև CIO 3799.15 (բառեր CIO 3200-ից մինչև CIO 3799) 37,504 բիթ (2,344 բառ). CIO 3800.00-ից մինչև CIO 6143.15 (բառեր CIO 3800-ից մինչև CIO 6143) |
| TR տարածք |
16 բիթ՝ TR0-ից TR15 |
| Հոլդինգի տարածք |
8192 բիթ (512 բառ)՝ H0.00-ից մինչև H511.15 (H0-ից մինչև H511) |
| AR Տարածք |
Միայն կարդալու համար (գրել-արգելվում է). 7168 բիթ (448 բառ)՝ A0.00-ից A447.15 (A0-ից մինչև A447) Կարդալ/գրել՝ 8192 բիթ (512 բառ)՝ A448.00-ից A959.15 (A448-ից մինչև A959) |
| Ժամաչափեր |
4096 ժամաչափի համարներ՝ T0-ից T4095 |
| Հաշվիչներ |
4096 հաշվիչ համարներ՝ C0-ից մինչև C4095 |
| DM Տարածք |
32 Կբառեր՝ D0-ից D32767 |
10 կբառեր՝ D0-ից D9999, D32000-ից D32767 |
| Տվյալների գրանցման տարածք |
16 ռեգիստր (16 բիթ)՝ DR0-ից DR15 |
| Ինդեքս Գրանցման Տարածք |
16 ռեգիստր (32 բիթ)՝ IR0-ից մինչև IR15 |
| Առաջադրանքի դրոշի տարածք |
32 դրոշ (32 բիթ)՝ TK0000-ից TK0031 |
| Հետքի հիշողություն |
4000 բառ (500 նմուշ հետագծային տվյալների համար՝ առավելագույնը 31 բիթ և 6 բառ): |
| Հիշողության ձայներիզ |
Կարող է տեղադրվել հատուկ հիշողության ձայներիզ (CP1W-ME05M):
Նշում. Կարող է օգտագործվել ծրագրի կրկնօրինակման և ավտոմատ բեռնման համար: |
| Ժամացույցի գործառույթ |
Աջակցված է: Ճշգրտություն (ամսական շեղում)՝ -4,5 րոպեից -0,5 րոպե (միջավայրի ջերմաստիճանը՝ 55°C),
-2,0 րոպեից մինչև +2,0 րոպե (միջավայրի ջերմաստիճանը` 25°C), -2,5 րոպեից մինչև +1,5 րոպե (միջավայրի ջերմաստիճանը` 0°C) |
|
Հաղորդակցության գործառույթներ |
Ներկառուցված Ethernet պորտ (միացման աջակցության ծրագրակազմ, հաղորդագրությունների հաղորդակցություն, վարդակների ծառայություն) |
|
Կարող է տեղադրվել առավելագույնը երկու սերիական հաղորդակցման ընտրանքային տախտակներ: |
Կարող է տեղադրվել առավելագույնը մեկ սերիական հաղորդակցության ընտրանքային տախտակ: |
|
Հիշողության կրկնօրինակում |
Ֆլեշ հիշողություն. օգտագործողի ծրագրերը, պարամետրերը (օրինակ՝ PLC Setup-ը), մեկնաբանությունների տվյալները և ամբողջ DM տարածքը կարող են պահպանվել ֆլեշ հիշողության մեջ՝ որպես սկզբնական արժեքներ:
Մարտկոցի կրկնօրինակում. Holding Area, DM Area և հաշվիչների արժեքները (դրոշակներ, PV) պահուստավորված են մարտկոցով: |
| Մարտկոցի ծառայության ժամկետը |
Ծառայության սպասվող ժամկետը 5 տարի է 25°C-ում, ավելի քիչ՝ ավելի բարձր ջերմաստիճանի դեպքում: (0,75-ից մինչև 5 տարի՝ կախված
մոդելը, էլեկտրամատակարարման արագությունը և շրջակա միջավայրի ջերմաստիճանը): |
| Ներկառուցված մուտքային տերմինալներ |
40 (24 մուտք, 16 ելք) |
30 (18 մուտք, 12 ելք) |
20 (12 մուտք, 8 ելք) |
| Միակցվող Ընդլայնման միավորների և Ընդլայնման I/O միավորների քանակը |
CP-series Expansion Unit և Expansion I/O Unit՝ 3 max. |
CP-series ընդլայնման միավորներ և ընդլայնման I/O միավորներ՝ 1 առավելագույնը: |
| Մաքս. I/O կետերի քանակը |
160 (40 ներկառուցված + 40 մեկ ընդարձակման (I/O) միավոր x 3 միավոր) |
150 (30 ներկառուցված + 40 մեկ ընդարձակման (I/O) միավոր x 3 միավոր) |
60 (20 ներկառուցված + 40 մեկ ընդարձակման (I/O) միավոր x 1 միավոր) |
| Ընդհատել մուտքերը |
6 մուտք (Արձագանքման ժամանակը` 0,3 ms) |
| Ընդհատումների մուտքագրման հաշվիչի ռեժիմ |
6 մուտք (արձագանքման հաճախականություն՝ առավելագույնը 5 կՀց բոլոր ընդհատումների մուտքերի համար), 16 բիթ վեր կամ վար հաշվիչներ |
| Արագ արձագանքման մուտքեր |
6 միավոր (Նվազագույն մուտքային իմպուլսի լայնությունը՝ առավելագույնը 50 ms) |
| Պլանավորված ընդհատումներ |
1 |
|
Բարձր արագությամբ հաշվիչներ |
4 մուտք/2 առանցք (24 VDC) Դիֆերենցիալ փուլեր (4x), 50 կՀց
Միաֆազ (զարկերակային պլյուս ուղղություն, վեր/ներքև, ավելացում), 100 կՀց Արժեքի տիրույթ՝ 32 բիթ, գծային ռեժիմ կամ զանգի ռեժիմ Ընդհատումներ. նպատակային արժեքների համեմատություն կամ միջակայքի համեմատություն |
