| Typ |

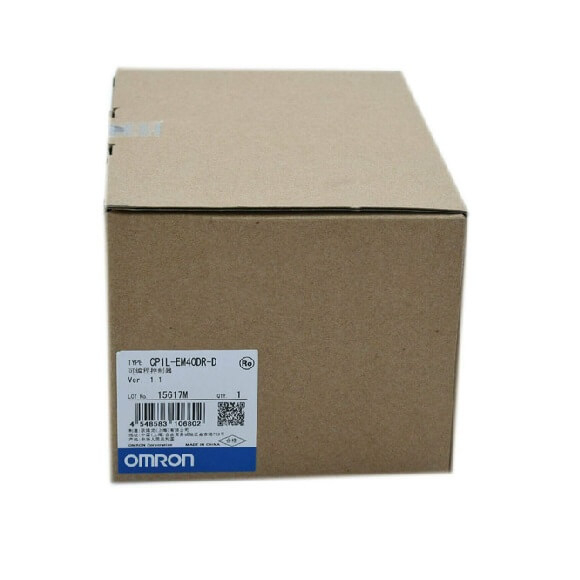

CP1L-EM40 (40 bodov) |
CP1L-EM30 (30 bodov) |
CP1L-EL20 (20 bodov) |
| položiek Modely |
CP1L-EM40D@-@ |
CP1L-EM30D@-@ |
CP1L-EL20D@-@ |
| Spôsob kontroly |
Metóda uloženého programu |
| Spôsob riadenia I/O |
Cyklické skenovanie s okamžitým osviežením |
| Jazyk programu |
Rebríkový diagram |
| Funkčné bloky |
Maximálny počet definícií funkčných blokov: 128 Maximálny počet inštancií: 256 Jazyky použiteľné v definíciách funkčných blokov: Rebríkové diagramy, štruktúrovaný text (ST) |
| Dĺžka inštrukcie |
1 až 7 krokov na inštrukciu |
| Pokyny |
Pribl. 500 (kódy funkcií: 3 číslice) |
| Čas vykonania pokynu |
Základné inštrukcie: 0,55 ms min. Špeciálne pokyny: 4,1 ms min. |
| Spoločný čas spracovania |
0,4 ms |
| Maximálne číslo podprogramu |
256 |
| Maximálny počet skokov |
256 |
|
Pracovné kúsky |
4 800 bitov (300 slov): CIO 1200,00 až CIO 1499,15 (slová CIO 1200 až CIO 1499)
6 400 bitov (400 slov): CIO 1500,00 až CIO 1899,15 (slová CIO 1500 až CIO 1899) 15 360 bitov (960 slov): CIO 2000,00 až CIO 2959,15 (slová CIO 2000 až CIO 2959) 9 600 bitov (600 slov): CIO 3200,00 až CIO 3799,15 (slová CIO 3200 až CIO 3799) 37 504 bitov (2 344 slov): CIO 3800,00 až CIO 6143,15 (slová CIO 3800 až CIO 6143) |
| Oblasť TR |
16 bitov: TR0 až TR15 |
| Oblasť držania |
8 192 bitov (512 slov): H0,00 až H511,15 (H0 až H511) |
| Oblasť AR |
Iba na čítanie (zakázaný zápis): 7168 bitov (448 slov): A0,00 až A447,15 (A0 až A447) Čítanie/zápis: 8192 bitov (512 slov): A448,00 až A959,15 (A448 až A959) |
| Časovače |
4 096 čísel časovača: T0 až T4095 |
| Počítadlá |
4 096 čísel počítadiel: C0 až C4095 |
| Oblasť DM |
32 Kwords: D0 až D32767 |
10 slov: D0 až D9999, D32000 až D32767 |
| Oblasť registra údajov |
16 registrov (16 bitov): DR0 až DR15 |
| Oblasť registra indexov |
16 registrov (32 bitov): IR0 až IR15 |
| Oblasť označenia úlohy |
32 príznakov (32 bitov): TK0000 až TK0031 |
| Trace Memory |
4 000 slov (500 vzoriek pre údaje sledovania maximálne 31 bitov a 6 slov.) |
| Pamäťová kazeta |
Je možné namontovať špeciálnu pamäťovú kazetu (CP1W-ME05M).
Poznámka: Dá sa použiť na zálohovanie programov a automatické spustenie. |
| Funkcia hodín |
Podporované. Presnosť (mesačná odchýlka): -4,5 min až -0,5 min (okolitá teplota: 55°C),
-2,0 min až +2,0 min (teplota okolia: 25 °C), -2,5 min až +1,5 min (teplota okolia: 0 °C) |
|
Komunikačné funkcie |
Vstavaný ethernetový port (pripojenie podporného softvéru, Message Communications, Socket Service) |
|
Je možné namontovať maximálne dve voliteľné dosky sériovej komunikácie. |
Je možné namontovať maximálne jednu voliteľnú dosku sériovej komunikácie. |
|
Zálohovanie pamäte |
Flash pamäť: Užívateľské programy, parametre (ako je nastavenie PLC), dáta komentárov a celú oblasť DM možno uložiť do pamäte flash ako počiatočné hodnoty.
Zálohovanie z batérie: Úložná oblasť, oblasť DM a hodnoty počítadla (príznaky, PV) sú zálohované batériou. |
| Životnosť batérie |
Predpokladaná životnosť je 5 rokov pri 25°C, menej pri vyšších teplotách. (Od 0,75 do 5 rokov v závislosti od
model, rýchlosť napájania a okolitá teplota.) |
| Zabudované vstupné svorky |
40 (24 vstupov, 16 výstupov) |
30 (18 vstupov, 12 výstupov) |
20 (12 vstupov, 8 výstupov) |
| Počet pripojiteľných rozširujúcich jednotiek a rozširujúcich I/O jednotiek |
Rozširujúca jednotka série CP a rozširujúce I/O jednotky: 3 max. |
Rozširujúce jednotky série CP a rozširujúce I/O jednotky: 1 max. |
| Max. počet I/O bodov |
160 (40 vstavaných + 40 na rozširujúcu (I/O) jednotku x 3 jednotky) |
150 (30 vstavaných + 40 na rozširujúcu (I/O) jednotku x 3 jednotky) |
60 (20 vstavaných + 40 na rozširujúcu (I/O) jednotku x 1 jednotka) |
| Prerušte vstupy |
6 vstupov (doba odozvy: 0,3 ms) |
| Režim počítadla prerušenia vstupov |
6 vstupov (frekvencia odozvy: max. 5 kHz pre všetky vstupy prerušenia), 16 bitov Up alebo down counter |
| Vstupy s rýchlou odozvou |
6 bodov (min. šírka vstupného impulzu: max. 50 ms) |
| Plánované prerušenia |
1 |
|
Vysokorýchlostné počítadlá |
4 vstupy/2 osi (24 V DC) Diferenčné fázy (4x), 50 kHz
Jednofázový (pulz plus smer, hore/dole, prírastok), 100 kHz Rozsah hodnôt: 32 bitov, lineárny režim alebo kruhový režim Prerušenia: Porovnanie cieľovej hodnoty alebo porovnanie rozsahu |
