| Jenis |
Tipe konektor |
Jenis kabel |
| Model
Output NPN |
FX-551 |

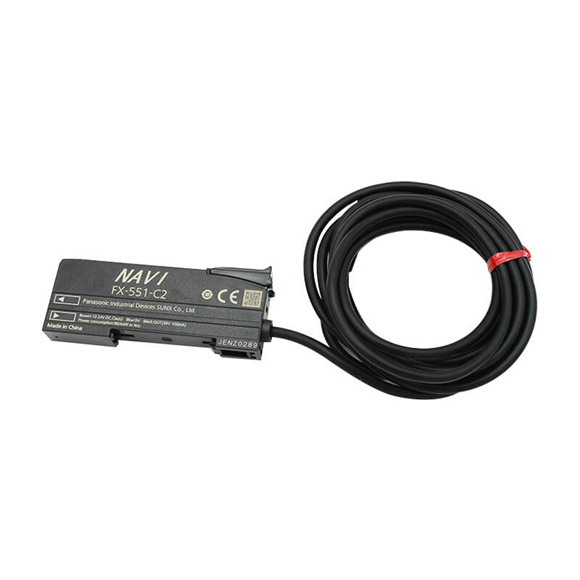

FX-551-C2 |
| Output PNP |
FX-551P |
FX-551P-C2 |
| Kepatuhan Arahan Penandaan CE |
EMC Directive, RoHS Directive |
|
| Tegangan suplai |
12 hingga 24 V DC +10−15 % Ripple PP 10 % atau kurang |
|
| Konsumsi daya |
EMC Directive, RoHS Directive |
|
| Keluaran |
NPN Open-Collector Transistor
・ Arus wastafel maksimum: 100 mA
・ Tegangan Terapan: 30 V DC atau kurang (antara output dan 0 V)
・ Tegangan residual: 2 V atau kurang (Catatan 2) (pada arus wastafel maksimum)
PNP Open-Collector Transistor
・ Sumber Maksimum Arus: 100 Ma
・ Tegangan Terapan: 30 V DC atau kurang (antara output dan +V)
・ Tegangan residual: 2 V atau kurang (Catatan 2) (pada arus sumber maksimum)
|
|
| Operasi output |
Beralih baik Light-on atau Dark-on dengan mode L/D |
|
| Perlindungan sirkuit pendek |
Tergabung |
|
| Waktu respons |
Cepat: 60μs atau kurang, STD: 250μs atau kurang, panjang: 2ms atau kurang, U-LG: 4ms atau kurang, hypr: 24ms atau kurang, dapat dipilih |
|
| Pengaturan Sensitivitas |
Pengajaran 2-poin / Batas Pengajaran / Pengajaran Lengkap / Penyesuaian Manual |
|
| Pengaturan Sensitivitas Cahaya Insiden |
Incorporated, 4 Langkah |
|
| Rentang tampilan intensitas cahaya insiden |
Cepat / STD: 0 hingga 4.000, panjang: 0 hingga 8.000, U-LG / HYPR: 0 hingga 9.999 |
|
| Fungsi pengatur waktu |
Dimasukkan dengan variabel off-delay / on-delay / one-shot / switchable baik efektif atau tidak efektif |
|
| Fungsi pencegahan interferensi frekuensi yang berbeda (Catatan 4) |
Incorporated (hingga 4 unit). Perhatikan bahwa waktu respons bervariasi tergantung pada pengaturan.
F-1: 0,8 ms atau kurang, F-2: 0,9 ms atau kurang, F-3: 1,0 ms atau kurang, F-4: 1,7 ms atau kurang |
|
| Perlindungan |
IP40 (IEC) |
|
| Suhu sekitar |
-10 hingga +55 ℃ +14 hingga +131 ℉ (jika 4 hingga 7 unit dipasang dalam kaskade: -10 hingga +50 ℃ +14 hingga +122 ℉ atau jika 8 hingga 16 unit
dipasang di kaskade: -10 hingga +45 ℃ +14 hingga +113 ℉) (tidak ada kondensasi ganti rugi atau iCing ℉ ℃ ℃ ℃ ℃ ℃. |
|
| Elemen pemancar (dimodulasi) |
LED merah (Panjang gelombang emisi puncak: 660 nm 0,026 juta) |
|
| Bahan |
Enclosure, Case Cover: Polycarbonate, Switch: Polyacetal |
|
| Kabel |
- - |
Kabel Cabtyre 3-Core 0,2 mm2, panjang 2 m 6,562 kaki |
| Ekstensi kabel |
- - |
Ekstensi hingga total 100 M 328,084 kaki dimungkinkan dengan 0,3 mm2, atau lebih, kabel. (Namun, tegangan pasokan 12 V DC atau lebih) |
| Berat |
Berat bersih: 15 g kira -kira, berat kotor: 55 g kira -kira. |
Berat bersih: 55 g kira -kira, berat kotor: 90 g kira -kira. |
