| Номер артикула |

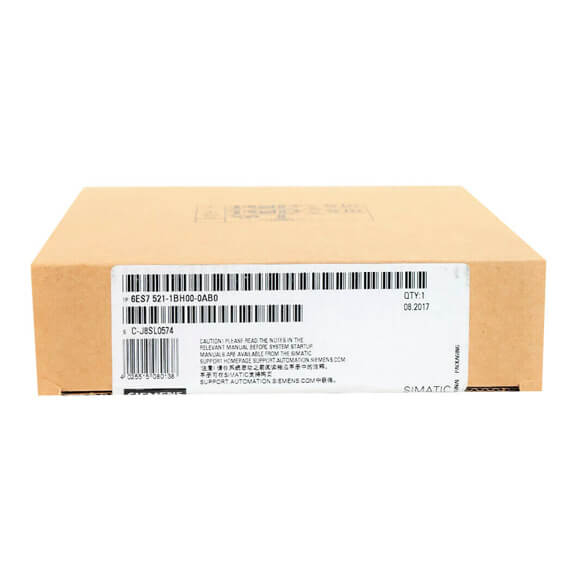

6ES7521-1BH00-0AB0 |
6ES7521-1BL00-0AB0 |
6ES7521-1BH50-0AA0 |
6ES7521-1FH00-0AA0 |
6ES7521-7EH00-0AB0 |
|
S7-1500, цифровой вход 16x24 В постоянного тока, ВЧ |
S7-1500, цифровой вход 32x24 В постоянного тока, ВЧ |
S7-1500, DI 16x24 В постоянного тока SRC BA |
S7-1500, DI 16x230 В переменного тока БА |
S7-1500, DI 16 x 24…125 В UC HF |
| Общая информация |
|
|
|
|
|
| Обозначение типа продукта |
DI 16x24 В постоянного тока ВЧ |
DI 32x24 В постоянного тока ВЧ |
DI 16x24 В постоянного тока SRC BA |
DI 16x230 В переменного тока БА |
DI 16×24…125 В UC ВЧ |
| Функциональное состояние аппаратного обеспечения |
из FS04 |
из FS04 |
ФС01 |
ФС01 |
ФС01 |
| Версия прошивки |
Версия 2.2.0 |
Версия 2.2.1 |
Версия 2.0.0 |
Версия 2.0.0 |
Версия 1.0.0 |
| ● Возможно обновление прошивки |
Да |
Да |
Да |
Да |
Да |
| Функция продукта |
|
|
|
|
|
| ● Данные I&M |
Да; от I&M0 до I&M3 |
Да; от I&M0 до I&M3 |
Да; от I&M0 до I&M3 |
Да; от I&M0 до I&M3 |
Да; от I&M0 до I&M3 |
| ● Изохронный режим. |
Да |
Да |
Нет |
Нет |
Нет |
| ● Приоритетный запуск. |
Да |
Да |
Да |
Да |
Да |
| Инжиниринг с |
|
|
|
|
|
| ● STEP 7 TIA Portal настраивается/интегрируется начиная с версии |
В13 СП1 / – |
В13 СП1 / – |
В12/В12 |
В12/В12 |
В13 СП1 / – |
| ● STEP 7 конфигурируется/интегрируется начиная с версии |
V5.5 SP3 / – |
V5.5 SP3 / – |
V5.5 SP3 / – |
V5.5 SP3 / – |
V5.5 SP3 / – |
| ● PROFIBUS начиная с версии GSD/версии GSD. |
В1.0/В5.1 |
В1.0/В5.1 |
В1.0/В5.1 |
В1.0/В5.1 |
В1.0/В5.1 |
| ● PROFINET начиная с версии GSD/версии GSD. |
В2.3 / – |
В2.3 / – |
В2.3 / – |
В2.3 / – |
В2.3 / – |
| Режим работы |
|
|
|
|
|
| ● ДИ |
Да |
Да |
Да |
Да |
Да |
| ● Счетчик |
Да |
Да |
Нет |
Нет |
Нет |
| ● Передискретизация |
Нет |
Нет |
|
|
Нет |
| ● МСИ |
Да |
Да |
Да |
Да |
Да |
| Напряжение питания |
|
|
|
|
|
| Номинальное значение (постоянный ток) |
24 В |
24 В |
|
|
|
| допустимый диапазон, нижний предел (DC) |
20,4 В |
20,4 В |
20,4 В |
|
|
| допустимый диапазон, верхний предел (DC) |
28,8 В |
28,8 В |
28,8 В |
|
|
| Защита от обратной полярности |
Да |
Да |
|
|
|
| Входной ток |
|
|
|
|
|
| Потребление тока, макс. |
20 мА; с питанием 24 В постоянного тока |
40 мА; 20 мА на группу при питании 24 В постоянного тока |
|
|
|
| Власть |
|
|
|
|
|
| Питание, доступное от объединительной шины |
1,1 Вт |
1,1 Вт |
0,9 Вт |
1 Вт |
1,2 Вт |
| Потеря мощности |
|
|
|
|
|
| Потери мощности, тип. |
2,6 Вт |
4,2 Вт |
2,8 Вт |
4,9 Вт |
2,2 Вт; При 24 В постоянного тока; 6,0 Вт при 125 В переменного тока |
| Цифровые входы |
|
|
|
|
|
| Количество цифровых входов |
16 |
32 |
16 |
16 |
16 |
| Цифровые входы, параметрируемые |
Да |
Да |
Нет |
Нет |
Да |
| Вход источника/приемника |
П-чтение |
П-чтение |
Поиск |
П-чтение |
Да |
| Входная характеристика в соответствии с IEC 61131, тип 1 |
|
|
|
Да |
|
| Входная характеристика в соответствии с IEC 61131, тип 3 |
Да |
Да |
Да |
|
Да; При 24 В постоянного тока |
| Функции цифрового входа, параметрируемые |
|
|
|
|
|
| ● Пуск/останов ворот. |
Да |
Да |
|
|
|
| ● Свободно используемый цифровой вход. |
Да |
Да |
|
|
|
| ● Счетчик |
|
|
|
|
|
| — Число, макс. |
2 |
2 |
|
|
|
| — Частота счета, макс. |
3 кГц |
3 кГц; FS04 и прошивка версии 2.2.1 или выше |
|
|
|
| — Счетная ширина |
32 бит |
32 бит |
|
|
|
| — Направление счета вверх/вниз |
Вверх |
Вверх |
|
|
|
| Входное напряжение |
|
|
|
|
|
| ● Номинальное значение (постоянный ток) |
24 В |
24 В |
24 В |
|
24 В; 48 В, 125 В |
| — 24 В постоянного тока |
Да |
Да |
Да |
|
Да |
| ● Номинальное значение (переменный ток) |
|
|
|
230 В; 120/230 В переменного тока, 50/60 Гц |
24 В; 48 В, 125 В (50–60 Гц) |
| ● для сигнала «0» |
от -30 до +5 В |
от -30 до +5 В |
от -5 до +30 В |
от 0 В переменного тока до 40 В переменного тока |
-5…+5 В |
| ● для сигнала «1» |
от +11 до +30 В |
от +11 до +30 В |
от -11 до -30 В |
от 79 В переменного тока до 264 В переменного тока |
+11…+146 В |
| Входной ток |
|
|
|
|
|
| ● для сигнала «1», тип. |
2,5 мА |
2,5 мА |
4,5 мА |
11 мА; При 230 В переменного тока и 5,5 мА при 120 В переменного тока |
3 мА; При 24 В постоянного тока |
| Входная задержка (для номинального значения входного напряжения) |
|
|
|
|
|
| для стандартных входов |
|
|
|
|
|
| — параметрируемый |
Да; 0,05/0,1/0,4/1,6/3,2/12,8/20 мс |
Да; 0,05/0,1/0,4/1,6/3,2/12,8/20 мс |
Нет |
Нет |
Да; 0,05 / 0,1 / 0,4 / 1,6 / 3,2 / 12,8 / 20 мс параметрируемый для постоянного тока, 20 мс фиксированный для переменного тока |
| — от «0» до «1», мин. |
0,05 мс |
0,05 мс |
3 мс |
|
0,05 мс |
| — от «0» до «1», макс. |
20 мс |
20 мс |
4 мс |
25 мс |
20 мс |
| — от «1» до «0», мин. |
0,05 мс |
0,05 мс |
3 мс |
|
0,05 мс |
| — от «1» до «0», макс. |
20 мс |
20 мс |
4 мс |
25 мс |
20 мс |
| для входов прерываний |
|
|
|
|
|
| — параметрируемый |
Да |
Да |
Нет |
Нет |
Да |
| для технологических функций |
|
|
|
|
|
| — параметрируемый |
Да |
Да |
Нет |
Нет |
Нет |
| Длина кабеля |
|
|
|
|
|
| ● экранированный, макс. |
1 000 м |
1 000 м |
1 000 м |
1 000 м |
1 000 м |
| ● неэкранированный, макс. |
600 м |
600 м |
600 м |
600 м |
600 м |
| Кодер |
|
|
|
|
|
| Подключаемые энкодеры |
|
|
|
|
|
| ● 2-проводной датчик |
Да |
Да |
Да |
Да |
Да |
| — допустимый ток покоя (2-проводной датчик), макс. |
1,5 мА |
1,5 мА |
1,5 мА |
2 мА |
1,5 мА |
| Изохронный режим |
|
|
|
|
|
| Время фильтрации и обработки (TCI), мин. |
80 мкс; При времени фильтра 50 мкс |
80 мкс; При времени фильтра 50 мкс |
|
|
|
| Время цикла шины (TDP), мин. |
250 мкс |
250 мкс |
|
|
|
| Прерывания/диагностика/информация о состоянии |
|
|
|
|
|
| Функция диагностики |
Да |
Да |
Нет |
Нет |
Да |
| Сигнализация |
|
|
|
|
|
| ● Диагностический сигнал. |
Да |
Да |
Нет |
Нет |
Да |
| ● Аппаратное прерывание |
Да |
Да |
Нет |
Нет |
Да |
| Диагнозы |
|
|
|
|
|
| ● Контроль напряжения питания |
Да |
Да |
Нет |
Нет |
Нет |
| ● Обрыв провода |
Да; до I < 350 мкА |
Да; до I < 350 мкА |
Нет |
Нет |
Да; To I < 550 мкА |
| ● Короткое замыкание |
Нет |
Нет |
Нет |
Нет |
Нет |
| Светодиод индикации диагностики |
|
|
|
|
|
| ● Светодиод РАБОТЫ |
Да; зеленый светодиод |
Да; зеленый светодиод |
Да; зеленый светодиод |
Да; зеленый светодиод |
Да; зеленый светодиод |
| ● Светодиод ОШИБКИ. |
Да; красный светодиод |
Да; красный светодиод |
Да; красный светодиод |
Да; красный светодиод |
Да; красный светодиод |
| ● Контроль напряжения питания (светодиод PWR) |
Да; зеленый светодиод |
Да; зеленый светодиод |
Нет |
Нет |
Нет |
| ● Отображение статуса канала. |
Да; зеленый светодиод |
Да; зеленый светодиод |
Да; зеленый светодиод |
Да; зеленый светодиод |
Да; зеленый светодиод |
| ● для диагностики каналов |
Да; красный светодиод |
Да; красный светодиод |
Нет |
Нет |
Да; красный светодиод |
| ● для диагностики модулей |
Да; красный светодиод |
Да; красный светодиод |
Нет |
Да; красный светодиод |
Да; красный светодиод |
| Возможное разделение |
|
|
|
|
|
| Возможные каналы разделения |
|
|
|
|
|
| ● между каналами |
Нет |
Да |
Нет |
Нет |
Да |
| ● между каналами, в группах |
16 |
16 |
16 |
4 |
1 |
| ● между каналами и объединительной шиной |
Да |
Да |
Да |
Да |
Да |
| ● между каналами и питанием электроники |
Нет |
Нет |
|
|
|
| Допустимая разность потенциалов |
|
|
|
|
|
| между разными цепями |
|
|
|
250 В переменного тока между каналами и объединительной шиной; 500 В переменного тока между каналами |
146 В постоянного тока/132 В переменного тока |
| Изоляция |
|
|
|
|
|
| Изоляция протестирована с |
707 В постоянного тока (типовое испытание) |
707 В постоянного тока (типовое испытание) |
707 В постоянного тока (типовое испытание) |
3 100 В постоянного тока |
2 000 В постоянного тока |
| Стандарты, допуски, сертификаты |
|
|
|
|
|
| Подходит для функций безопасности |
Нет |
Нет |
Нет |
Нет |
Нет |
| Условия окружающей среды |
|
|
|
|
|
| Температура окружающей среды во время работы |
|
|
|
|
|
| ● горизонтальная установка, мин. |
-30 °С; Из FS05 |
-30 °С; Из FS05 |
0 °С |
0 °С |
0 °С |
| ● горизонтальная установка, макс. |
60 °С |
60 °С |
60 °С |
60 °С |
60 °С |
| ● вертикальная установка, мин. |
-30 °С; Из FS05 |
-30 °С; Из FS05 |
0 °С |
0 °С |
0 °С |
| ● вертикальная установка, макс. |
40 °С |
40 °С |
40 °С |
40 °С |
40 °С |
| Высота во время работы относительно уровня моря |
|
|
|
|
|
| ● Высота установки над уровнем моря, макс. |
5 000 м; Ограничения для высоты установки > 2 000 м, см. руководство. |
5 000 м; Ограничения для высоты установки > 2 000 м, см. руководство. |
5 000 м; Ограничения для высоты установки > 2 000 м, см. руководство. |
|
|
| Размеры |
|
|
|
|
|
| Ширина |
35 мм |
35 мм |
35 мм |
35 мм |
35 мм |
| Высота |
147 мм |
147 мм |
147 мм |
147 мм |
147 мм |
| Глубина |
129 мм |
129 мм |
129 мм |
129 мм |
129 мм |
| Веса |
|
|
|
|
|
| Вес, ок. |
240 г |
260 г |
230 г |
300 г |
240 г |
