| Numero dell'articolo |

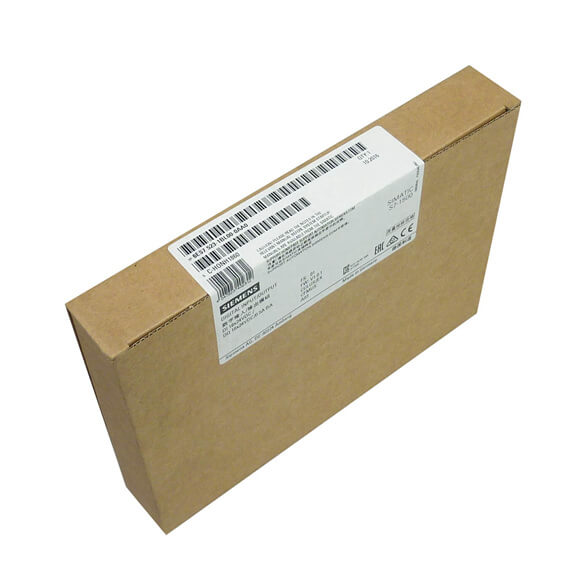

6ES7523-1BL00-0AA0 |
6ES7523-1BP50-0AA0 |
|
S7-1500, DI 16x24VDC/DQ 16x24VDC/0,5A BA |
S7-1500, DI 32x24VDC/DQ 32x24VDC/0,3A BA |
| informazioni generali |
|
|
| Designazione del tipo di prodotto |
DI 16x24VCC / DQ16x24VCC/0,5A BA |
DI 32 x 24 V CC / DQ 32 x 24 V CC/0,3 A SNK BA |
| Stato funzionale dell'hardware |
FS01 |
Da FS01 |
| Versione del firmware |
V1.0.0 |
V1.0.0 |
|
● Aggiornamento FW possibile |
SÌ |
SÌ |
| Funzione del prodotto |
|
|
|
● Dati I&M |
SÌ; Da I&M0 a I&M3 |
SÌ; Da I&M0 a I&M3 |
|
● Modalità isocrona |
NO |
NO |
|
● Avvio prioritario |
SÌ |
NO |
| Ingegneria con |
|
|
|
● STEP 7 TIA Portal configurabile/integrato a partire dalla versione |
V13/V13 |
V16 con HSP 0319 / V17 |
|
● STEP 7 configurabile/integrato a partire dalla versione |
V5.5 SP3 / – |
V5.5 SP3 / – |
|
● Profibus dalla versione GSD/revisione GSD |
V1.0/V5.1 |
V1.0/V5.1 |
|
● PROFINET dalla versione GSD/revisione GSD |
V2.3 / – |
V2.35 / – |
| Modalità operativa |
|
|
|
● DI |
SÌ |
SÌ |
|
● Contatore |
NO |
NO |
|
● DQ |
SÌ |
SÌ |
|
● DQ con funzione di risparmio energetico |
NO |
NO |
|
●PWM |
NO |
NO |
|
● Comando a camme (commutazione su valori di confronto) |
|
NO |
|
● Sovracampionamento |
NO |
NO |
|
●MSI |
SÌ |
SÌ |
|
●MSO |
SÌ |
SÌ |
|
● Contatore cicli di funzionamento integrato |
|
NO |
| Tensione di alimentazione |
|
|
| Valore nominale (DC) |
24 V |
24 V |
| intervallo consentito, limite inferiore (DC) |
20,4 V |
19,2 V |
| intervallo consentito, limite superiore (DC) |
28,8 V |
28,8 V |
| Protezione da inversione di polarità |
SÌ; tramite protezione interna da 7 A per gruppo |
SÌ; Tramite protezione interna da 4 A per gruppo |
| protezione esterna delle linee di alimentazione (raccomandazione) |
|
lato ingresso: interruttore automatico DC 24 V/4 A con caratteristica di sgancio di tipo B o C; lato uscita: interruttore automatico 24 V DC/6 A con caratteristica di intervento di tipo B |
| Corrente in ingresso |
|
|
| Consumo di corrente, max. |
30mA |
45mA; senza carico |
| Tensione di uscita |
|
|
| Valore nominale (DC) |
24 V |
24 V |
| Energia |
|
|
| Potenza disponibile dal bus backplane |
1,1 W |
0,6 W |
| Perdita di potenza |
|
|
| Perdita di potenza, tip. |
3,45 W |
4,7 W |
| Ingressi digitali |
|
|
| Numero di ingressi digitali |
16 |
32 |
| Ingressi digitali, parametrizzabili |
NO |
NO |
| Ingresso sorgente/sink |
Lettura P |
SÌ |
| Curva caratteristica d'ingresso secondo IEC 61131, tipo 3 |
SÌ |
SÌ |
| Numero di ingressi controllabili simultaneamente |
|
|
|
● Numero di ingressi controllabili simultaneamente |
|
32 |
| installazione orizzontale |
|
|
|
— fino a 60 °C, max. |
|
32 |
| installazione verticale |
|
|
|
— fino a 40 °C, max. |
|
16 |
| Tensione in ingresso |
|
|
|
● Valore nominale (DC) |
24 V |
24 V |
|
● per il segnale '0' |
da -30 a +5 V |
da -30 a +5 V |
|
● per il segnale '1' |
da +11 a +30 V |
da +11 a +30 V |
| Corrente in ingresso |
|
|
|
● per il segnale '1', tip. |
2,7 mA |
2,7 mA |
| Ritardo di ingresso (per valore nominale della tensione di ingresso) |
|
|
| per ingressi standard |
|
|
|
— parametrizzabile |
NO |
NO |
|
— da '0' a '1', min. |
3 ms |
3 ms |
|
— da '0' a '1', max. |
4 ms |
4 ms |
|
— da '1' a '0', min. |
3 ms |
3 ms |
|
— da '1' a '0', max. |
4 ms |
4 ms |
| per gli ingressi di interruzione |
|
|
|
— parametrizzabile |
NO |
NO |
| per le funzioni tecnologiche |
|
|
|
— parametrizzabile |
|
NO |
| Lunghezza del cavo |
|
|
|
● schermato, max. |
1 000 mq |
1 000 mq |
|
● non schermato, max. |
600 m |
600 m |
| Uscite digitali |
|
|
| Tipo di uscita digitale |
Transistor |
Transistor |
| Numero di uscite digitali |
16 |
32 |
| Assorbimento di corrente |
|
SÌ |
| Fonte di corrente |
SÌ |
NO |
| Uscite digitali, parametrizzabili |
NO |
NO |
| Protezione da cortocircuito |
SÌ |
NO; protezione esterna necessaria, max. 4 A per gruppo, caratteristica di intervento tipo B o C |
|
● Soglia di risposta, tip. |
1A |
|
| Limitazione della tensione di spegnimento induttivo a |
L+ (-53 V) |
L+ (-53 V) |
| Controllo di un ingresso digitale |
SÌ |
SÌ |
| Capacità di commutazione delle uscite |
|
|
|
● con carico resistivo, max. |
0,5 A |
0,3 A |
|
● con carico della lampada, max. |
5 W |
5 W |
| Intervallo di resistenza al carico |
|
|
|
● limite inferiore |
48 Ω |
80 Ω |
|
● limite superiore |
12 kΩ |
10 kΩ |
| Tensione di uscita |
|
|
|
● per il segnale '1', min. |
L+ (-0,8 V) |
M+ (0,5 V) |
| Corrente di uscita |
|
|
|
● per il segnale '1' valore nominale |
0,5 A |
0,3 A |
|
● Campo consentito per il segnale '1', max. |
0,5 A |
0,3 A |
|
● per segnale '0' corrente residua, max. |
0,5 mA |
0,5 mA |
| Ritardo in uscita con carico resistivo |
|
|
|
● Da '0' a '1', max. |
100 µs |
100 µs |
|
● Da '1' a '0', max. |
500 µs |
500 µs |
| Commutazione in parallelo di due uscite |
|
|
|
● per collegamenti logici |
SÌ |
SÌ |
|
● per l'aggiornamento |
NO |
NO |
|
● per il controllo ridondante di un carico |
SÌ |
SÌ |
| Frequenza di commutazione |
|
|
|
● con carico resistivo, max. |
100 Hz |
100 Hz |
|
● con carico induttivo, max. |
0,5 Hz |
0,5 Hz; Secondo IEC 60947-5-1, DC-13 |
|
● con carico della lampada, max. |
10 Hz |
10 Hz |
