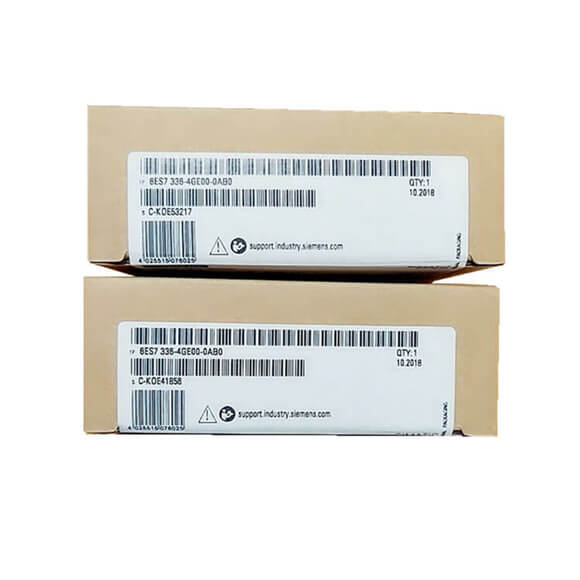

シーメンス PLC SIMATIC S7 アナログ入力 SM 336 モジュール 6ES7336-4GE00-0AB0

共有先:

Siemens PLC SIMATIC S7 アナログ入力 SM 336 モジュール 6ES7336-4GE00-0AB0

シリーズ#: シーメンス PLC

シーメンス PLC SIMATIC S7 アナログ入力 SM 336 モジュール 6ES7336-4GE00-0AB0
シーメンス PLC コントローラモジュールロゴシリーズ
私たちは、シーメンス PLC、シーメンスサーボモーター、シーメンス HMI、シーメンス VFD などのシーメンスオートメーション部品を供給できます。
100% オリジナルおよび新品、Siemens Automation による在庫
納期：在庫があり、発送までに1日かかります
MOQ: 1個

在庫状況:



お問い合わせ

製品説明

シリーズ#: シーメンス PLC

シーメンス PLC SIMATIC S7 アナログ入力 SM 336 モジュール 6ES7336-4GE00-0AB0
シーメンス PLC コントローラモジュールロゴシリーズ
私たちは、シーメンス PLC、シーメンスサーボモーター、シーメンス HMI、シーメンス VFD などのシーメンスオートメーション部品を供給できます。

コミュニティをダウンロードする

品番	6ES7336-4GE00-0AB0
	SM 336、f.AI 6 X 0/4 … 20mA ハート
電源電圧
定格値（DC）	24V
逆極性保護	はい
負荷電圧L+
●定格値（DC）	24V
●逆極性保護	はい
入力電流
電源 L+ から、標準値。	150mA
バックプレーンバスから 5 V DC、最大	90mA
電力損失
電力損失、代表値。	4.5W
アナログ入力
アナログ入力数	6
電流入力の許容入力電流 (破壊限界)、最大	40mA
入力範囲
●電圧	いいえ
●電流	はい
●熱電対	いいえ
●測温抵抗体	いいえ
●抵抗	いいえ
入力レンジ（定格値）、電流
●0～20mA	はい
― 入力抵抗（0～20mA）	150Ω;典型的。最大150オーム175オーム
●4mA～20mA	はい
— 入力抵抗（4mA～20mA）	150Ω;典型的な最大150オーム175オーム
ケーブル長
● シールド、最大。	1000メートル
入力のアナログ値生成
チャネルごとの統合および変換時間/解像度
● オーバーレンジありの分解能（符号を含むビット）、最大。	16ビット。 15ビット+符号
● 積分時間 (ms)	20 ms @ 50 Hz、16.7 ms @ 60 Hz
● 干渉周波数 f1 (Hz) に対する干渉電圧の抑制	f=nx (f1 ±0.5 %)
エンコーダ
信号エンコーダの接続
●2線式トランスデューサとして電流測定用	はい
● 4 線式トランスデューサとして電流測定用	はい
誤差/精度
全温度範囲における動作誤差制限
● 電流、入力範囲に対する相対値、(+/-)	0.2%; 40μA
基本誤差限界 (25 °C での動作限界)
● 電流、入力範囲に対する相対値、(+/-)	0.1%
割り込み/診断/ステータス情報
診断機能	はい
アラーム
● 診断アラーム	はい
診断
● 診断情報の読み取り可能	はい
診断表示LED
● フェールセーフ動作	はい
●グループエラーSF（赤）	はい
●エンコーダ電源Vs（緑）	いいえ
分離の可能性
電位分離アナログ入力
●チャンネル間	はい
● チャンネルとバックプレーンバス間	はい
● チャンネルと電子機器の電源の間	はい
分離
絶縁テスト済み	370V 1分間
規格、承認、証明書
セーフティモードで達成可能な最高の安全クラス
●準拠。 EN 954に準拠	4
● ISO 13849-1 に準拠したパフォーマンスレベル	e
●SIL準拠。 IEC 61508に準拠	シル3
接続方法
必要なフロントコネクタ	20ピン
寸法
幅	40mm
身長	125mm
深さ	120mm
重み
重量、約。	350g
