| 감지방식 |
거리 설정 가능 |
|
|
|
| NPN 출력 |

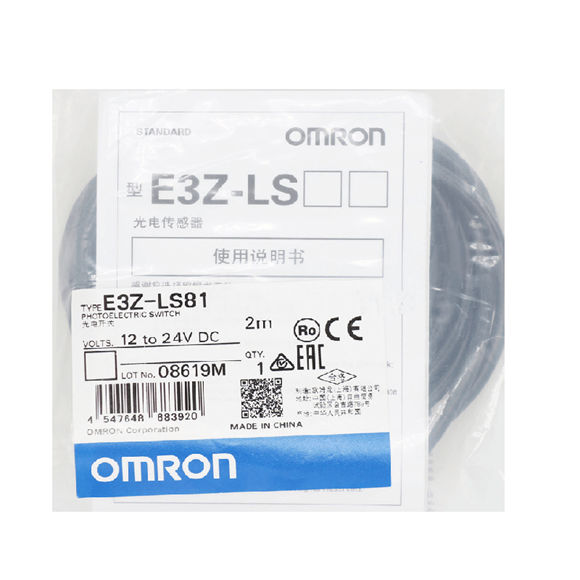

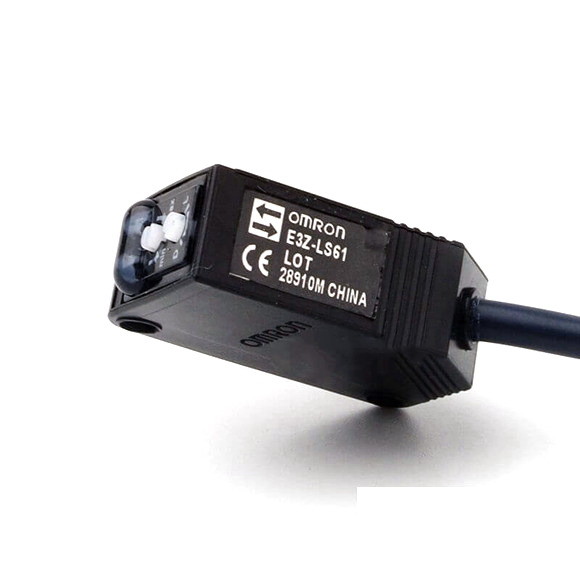

E3Z-LS61 |
E3Z-LS66 |
E3Z-LS63 |
E3Z-LS68 |
| PNP 출력 |
E3Z-LS81 |
E3Z-LS86 |
E3Z-LS83 |
E3Z-LS88 |
| BGS |
흰색 또는 검정색 용지(100 × 100mm): 20mm
(거리 설정) |
설정 거리 2mm(최대 80mm) |
|
|
| FGS |
백지(100×100mm): 거리를
최소 200mm로 설정합니다.
검정색 종이(100 × 100mm): 거리를
최소 160mm로 설정합니다. |
—– |
|
|
| 설정범위 |
백지(100×100mm): 40~200mm
흑지(100×100mm): 40~160mm |
백지(25×25mm): 20~80mm |
|
|
| 차등 여행 |
최대 설정 거리의 10% (데이터 시트의 차동 이동량과 감지 거리를 참조하세요
.) |
최대 설정 거리의 2% |
|
|
반사율
특성
(흑백 오차) |
최대 설정 거리의 10% |
최대 설정 거리의 5% |
|
|
광원
(파장) |
빨간색 LED(680nm) |
빨간색 LED(650nm) |
|
|
| 전원 전압 |
12 ~ 24 VDC ±10%, 리플(pp): 최대 10% |
|
|
|
| 현재 소비 |
최대 30mA |
|
|
|
| 제어 출력 |
부하 전원 전압: 26.4VDC 이하, 부하 전류: 100mA 이하 (잔류 전압 1V
이하),
오픈 콜렉터 출력(기종에 따라 NPN 또는 PNP)
Light-ON/Dark-ON 전환 가능 |
|
|
|
| BGS/FGS 선택 |
BGS: 개방형 또는 GND에 연결됨
FGS: Vcc에 연결됨 |
BGS: 개방형 또는 GND에 연결됨 |
|
|
| 보호 회로 |
전원 역접속 보호, 출력 단락 보호, 상호
간섭 방지 |
|
|
|
| 응답 시간 |
작동 또는 재설정: 최대 1ms |
|
|
|
| 거리 설정 |
5회전 무한 조절기 |
|
|
|
주변 조명
(수신기 측) |
백열등: 최대 3,000lx; 햇빛: 최대 10,000lx |
|
|
|
주변 온도
범위 |
작동: -25 ~ 55°C, 보관: -40 ~ 70°C(결빙 또는 응결 없음) |
|
|
|
주변 습도
범위 |
작동 시: 35% ~ 85%, 보관 시: 35% ~ 95%(결로 없음) |
|
|
|
| 절연저항 |
최소 20MΩ 500VDC에서 |
|
|
|
| 유전 강도 |
1분간 50/60Hz에서 1,000VAC |
|
|
|
| 진동 저항 |
파괴: 10~55Hz, 복진폭 1.5mm X, Y, Z 각 방향 2시간 |
|
|
|
| 충격 저항 |
파괴 : 500m/s2 X, Y, Z 각 방향 3회 |
|
|
|
| 보호 정도 |
IP67(IEC 60529) |
|
|
|
| 연결 방법 |
사전 배선됨(표준
길이: 2m 및 0.5m) |
커넥터(M8,
4핀) |
사전 배선됨(표준
길이: 2m 및 0.5m) |
커넥터(M8,
4핀) |
| 지표 |
동작 표시등(주황색), 안정 표시등(녹색) |
|
|
|
| 무게(포장된 상태) |
사전 배선된 센서,
2m: 약. 65g |
대략. 20g |
사전 배선된 센서,
2m: 약. 65g |
대략. 20g |
| 소재 케이스 |
PBT(폴리부틸렌 테레프탈레이트) |
|
|
|
| 소재 렌즈 |
변성 폴리아릴레이트 수지 |
|
|
|
| 부속품 |
사용 설명서(마운팅 브래킷은 별도로 주문해야 합니다.) |
|
|
|
