| 유형 |
콤팩트 / 케이블 타입 |
|
| 유형 |
|
3m 9.843피트 케이블 |
| NPN 출력 |

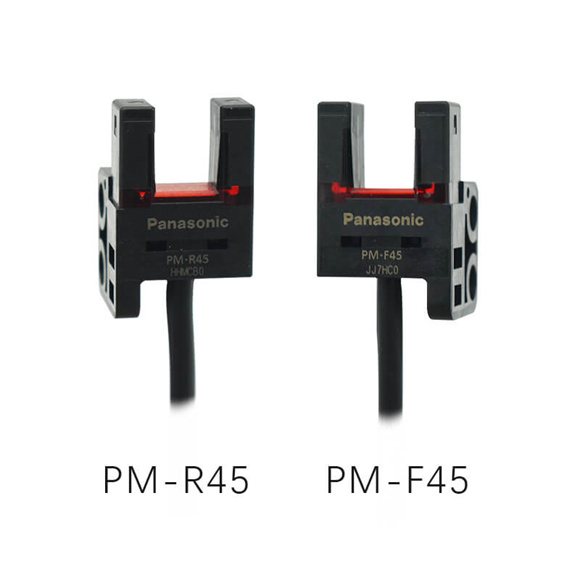

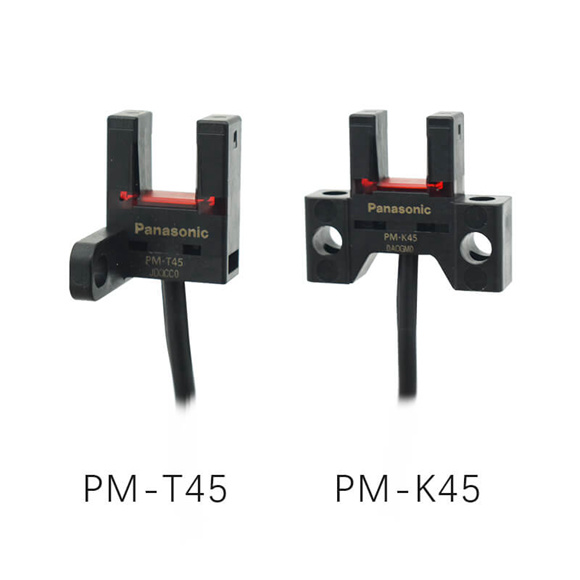

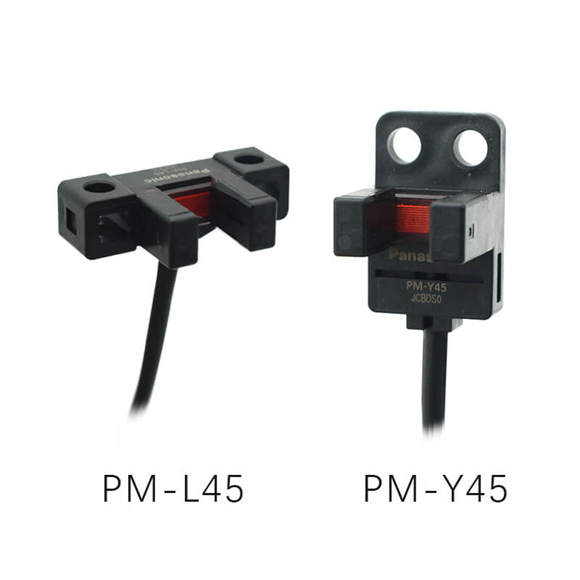

PM-□45 |
PM-□45-C3 |
| PNP 출력 |
PM-□45-P |
PM-□45-P-C3 |
| CE 마킹 지침 준수 |
EMC 지침, RoHS 지침 |
|
| 감지 범위 |
6mm(고정) |
|
| 최소감지물체 |
0.8 × 1.2mm 불투명 물체 |
|
| 히스테리시스 |
0.05mm 이하 |
|
| 반복성 |
0.01mm 이하 |
|
| 공급 전압 |
5~24V DC ±10% 리플 PP 10% 이하 |
|
| 현재 소비 |
15mA 이하 |
|
| 산출 |
NPN 오픈 컬렉터 트랜지스터
·최대 싱크 전류: 50mA
·인가 전압: 30V DC 이하(출력-0V 간)
·잔류 전압: 2V 이하(싱크 전류 50mA 시), 1V 이하(싱크 전류 16mA 시)
PNP 오픈 컬렉터 트랜지스터
・최대 소스 전류: 50mA
・인가 전압: 30V DC 이하(출력-+V 간)
・잔류 전압: 2V 이하(50mA 소스 전류에서), 1V 이하(16mA 소스 전류에서)
|
|
| 출력작업 |
2출력 내장: Light-ON / Dark-ON |
|
| 단락 보호 |
법인화 |
|
| 응답 시간 |
입광 시: 20μs 이하
차광 시: 80μs 이하
(최대 응답 주파수: 3kHz)(주2) |
|
| 작동 표시기 |
주황색 LED(입광 시 점등) |
|
| 오염도 |
3 |
|
| 보호 |
IP64(IEC) |
|
| 주변 온도 |
–25~+55℃ –13~+131°C(결로 및 결빙이 없을 것), 보관 시: –30~+80°C –22~+176°F |
|
| 주변 습도 |
5~85% RH, 보관 시: 5~95% RH |
|
| 주변 조도 |
형광등 : 수광면 1,000ℓx |
|
| 내전압 |
1분간 1,000V AC 함께 연결된 모든 공급 단자와 외함 사이 |
|
| 절연저항 |
DC 250V 메가에서 20MΩ 이상, 모두 접속된 전원 단자와 케이스 간 |
|
| 진동 저항 |
내구 10~2,000Hz 복진폭 1.5mm(최대 가속도 196m/s2) XYZ 각 방향 2시간 |
|
| 충격 저항 |
15,000m/s2 가속도(약 1,500G) X, Y, Z 각 방향 3회 |
|
| 방출 요소 |
적외선 LED(피크 방출 파장: 855 nm 0.034 mil, 무변조) |
|
| 재료 |
케이스: PBT, 표시부: 폴리카보네이트 |
|

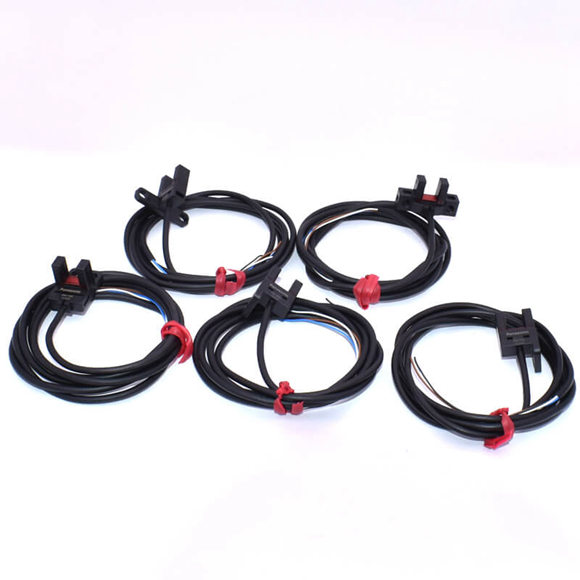

| 케이블 |
0.09mm2 4심 캡타이어 케이블 PVC 1m 길이 |
0.09mm2 4심 캡타이어 케이블 PVC 3m 길이 |
| 케이블 연장 |
0.3mm2 이상의 케이블로 전체 길이 100m까지 연장이 가능합니다. (주3) |
|
| 무게 |
본체질량: 약 10g, 총질량: 약 15g |
본체질량: 약 30g,
총질량: 약 35g |
