| numer artykułu |
6ES7532-5NB00-0AB0 |
6ES7532-5HD00-0AB0 |

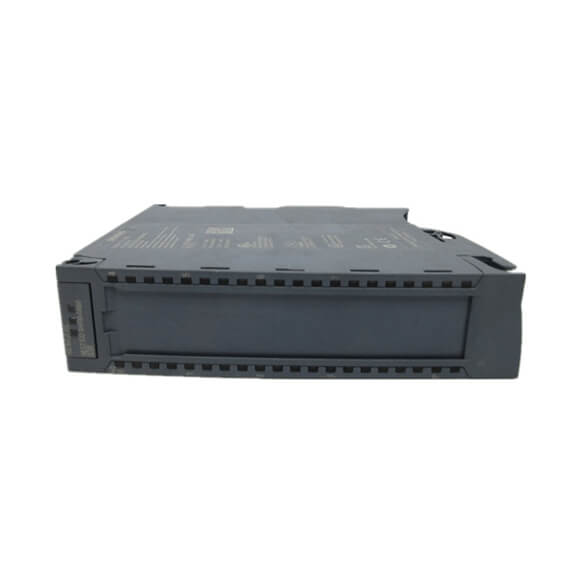

6ES7532-5HF00-0AB0 |
6ES7532-5ND00-0AB0 |
|
S7-1500, AQ 2xU/I ST |
S7-1500, AQ 4xU/I ST |
S7-1500, AQ 8xU/I HS |
S7-1500, AQ 4xU/I HF |
| Informacje ogólne |
|
|
|
|
| Oznaczenie typu produktu |
AQ 2xU/I ST |
AQ 4xU/I ST |
AQ 8xU/I HS |
AQ 4xU/I HF |
| Stan funkcjonalny sprzętu |
FS01 |
z FS04 |
Z FS01 |
Z FS01 |
| Wersja oprogramowania |
V1.0.0 |
Wersja 2.2.0 |
Wersja 2.1.0 |
Wersja 1.1.0 |
|
● Możliwa aktualizacja oprogramowania sprzętowego |
Tak |
Tak |
Tak |
Tak |
| Funkcja produktu |
|
|
|
|
|
● Dane I&M |
Tak; I&M0 do I&M3 |
Tak; I&M0 do I&M3 |
Tak; I&M0 do I&M3 |
Tak; I&M0 do I&M3 |
|
● Tryb izochroniczny |
NIE |
NIE |
Tak |
Tak |
|
● Uruchamianie priorytetowe |
NIE |
NIE |
NIE |
Tak |
|
● Skalowalny zakres wyjściowy |
NIE |
NIE |
NIE |
|
| Inżynieria z |
|
|
|
|
|
● STEP 7 TIA Portal można konfigurować/integrować od wersji |
V13 / V13.0.2 |
V12 / V12 |
V14 / – |
V14 / – |
|
● STEP 7 konfigurowalny/zintegrowany od wersji |
V5.5 SP3 / – |
V5.5 SP3 / – |
V5.5 SP3 / – |
V5.5 SP3 / – |
|
● PROFIBUS od wersji GSD/rewizji GSD |
V1.0 / V5.1 |
V1.0 / V5.1 |
V1.0 / V5.1 |
V1.0 / V5.1 |
|
● PROFINET od wersji GSD/rewizji GSD |
V2.3 / – |
V2.3 / – |
V2.3 / – |
V2.3 / – |
| Tryb pracy |
|
|
|
|
|
● Nadpróbkowanie |
NIE |
NIE |
Tak |
NIE |
|
● MSO |
Tak |
Tak |
Tak |
Tak |
| CiR – Konfiguracja w RUN |
|
|
|
|
| Możliwość ponownej parametryzacji w trybie RUN |
Tak |
Tak |
Tak |
Tak |
| Możliwa kalibracja w trybie RUN |
Tak |
Tak |
Tak |
Tak |
| Napięcie zasilania |
|
|
|
|
| Rodzaj napięcia zasilania |
DC |
DC |
DC |
DC |
| Wartość znamionowa (DC) |
24 V |
24 V |
24 V |
24 V |
| dopuszczalny zakres, dolna granica (DC) |
20,4 V |
20,4 V |
20,4 V |
20,4 V |
| dopuszczalny zakres, górna granica (DC) |
28,8 V |
28,8 V |
28,8 V |
28,8 V |
| Zabezpieczenie przed odwrotną polaryzacją |
Tak |
Tak |
Tak |
Tak |
| Prąd wejściowy |
|
|
|
|
| Pobór prądu, maks. |
110 mA; z zasilaniem 24 V DC |
190 mA; z zasilaniem 24 V DC |
260 mA; z zasilaniem 24 V DC |
160 mA; z zasilaniem 24 V DC |
| Moc |
|
|
|
|
| Zasilanie dostępne z magistrali płyty montażowej |
0,65 W |
0,6 W |
1,15 W |
0,95 W |
| Strata mocy |
|
|
|
|
| Strata mocy, typ. |
2,7 W |
4 W |
7 W |
5 W |
| Wyjścia analogowe |
|
|
|
|
| Liczba wyjść analogowych |
2 |
4 |
8 |
4 |
| Wyjście napięciowe, zabezpieczenie przeciwzwarciowe |
Tak |
Tak |
Tak |
Tak |
| Wyjście napięciowe, prąd zwarciowy, max. |
24 mA |
24 mA |
45 mA |
24 mA |
| Wyjście prądowe, napięcie bez obciążenia, max. |
22 V |
22 V |
20 V |
22 V |
| Czas cyklu (wszystkie kanały), min. |
3,2 ms; niezależny od liczby aktywowanych kanałów |
3,2 ms; niezależny od liczby aktywowanych kanałów |
125 µs; niezależny od liczby aktywowanych kanałów |
125 µs; niezależny od liczby aktywowanych kanałów |
| Zakresy wyjściowe, napięcie |
|
|
|
|
|
● 0 do 10 V |
Tak |
Tak |
Tak |
Tak |
|
● 1 V do 5 V |
Tak |
Tak |
Tak |
Tak |
|
● -5 V do +5 V |
NIE |
NIE |
NIE |
NIE |
|
● -10 V do +10 V |
Tak |
Tak |
Tak |
Tak |
| Zakresy wyjściowe, prąd |
|
|
|
|
|
● 0 do 20 mA |
Tak |
Tak |
Tak |
Tak |
|
● -20 mA do +20 mA |
Tak |
Tak |
Tak |
Tak |
|
● 4 mA do 20 mA |
Tak |
Tak |
Tak |
Tak |
| Podłączenie siłowników |
|
|
|
|
|
● dla wyjścia napięciowego, połączenie dwuprzewodowe |
Tak |
Tak |
Tak |
Tak |
|
● dla wyjścia napięciowego, połączenie czteroprzewodowe |
Tak |
Tak |
Tak |
Tak |
|
● dla wyjścia prądowego, połączenie dwuprzewodowe |
Tak |
Tak |
Tak |
Tak |
| Impedancja obciążenia (w znamionowym zakresie mocy wyjściowej) |
|
|
|
|
|
● z wyjściami napięciowymi, min. |
1 kΩ; 0,5 kOhm przy 1 do 5 V |
1 kΩ; 0,5 kOhm przy 1 do 5 V |
1 kΩ |
1 kΩ; 0,5 kOhm przy 1 do 5 V |
|
● z wyjściami napięciowymi, obciążeniem pojemnościowym, max. |
1 µF |
1 µF |
100 nF |
1 µF |
|
● z wyjściami prądowymi, max. |
750 omów |
750 omów |
500 omów |
750 omów |
|
● z wyjściami prądowymi, obciążeniem indukcyjnym, max. |
10 mH |
10 mH |
1 mH |
10 mH |
| Długość kabla |
|
|
|
|
|
● ekranowany, max. |
800 m; dla prądu, 200 m dla napięcia |
800 m; dla prądu, 200 m dla napięcia |
200 m |
800 m; dla prądu, 200 m dla napięcia |
| Generowanie wartości analogowych dla wyjść |
|
|
|
|
| Czas integracji i konwersja/rozdzielczość na kanał |
|
|
|
|
|
● Rozdzielczość z przekroczeniem zakresu (bit ze znakiem), max. |
16-bitowy |
16-bitowy |
16-bitowy |
16-bitowy |
|
● Czas konwersji (na kanał) |
0,5 ms |
0,5 ms |
50 µs; niezależny od liczby aktywowanych kanałów |
125 µs; niezależny od liczby aktywowanych kanałów |
| Czas rozliczenia |
|
|
|
|
|
● dla obciążenia rezystancyjnego |
1,5 ms |
1,5 ms |
30 µs; patrz dodatkowy opis w instrukcji |
0,2 ms; patrz dodatkowy opis w instrukcji |
|
● dla obciążenia pojemnościowego |
2,5 ms |
2,5 ms |
100 µs; patrz dodatkowy opis w instrukcji |
1,8 ms; patrz dodatkowy opis w instrukcji |
|
● dla obciążenia indukcyjnego |
2,5 ms |
2,5 ms |
100 µs; patrz dodatkowy opis w instrukcji |
2 ms; patrz dodatkowy opis w instrukcji |
