| Número da peça |

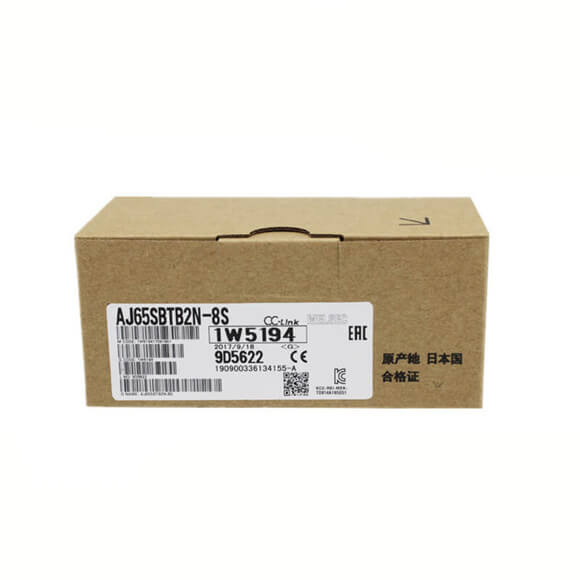

AJ65SBTB2N-8S |
| Número de pontos de saída |
8 pontos |
| Método de isolamento |
Fotocupler |
| Tensão de carga nominal × |
100 a 240 V AC 50/60 Hz ± 5 % |
| Máx. tensão de carga |
264 V AC |
| Máx. Carregar corrente |
0,6 a/ponto, 2,4 a/1 comum |
| Min. Carga de tensão × corrente |
50 V AC 100 Ma, 100 V AC 10 Ma, 240 V AC 10 Ma |
| Máx. Corrente de INRUSH |
25 a 10 ms ou inferior |
| Corrente de vazamento na OFF |
1,5 mA rms ou inferior (100 V AC rms 60 Hz),
3 mans ou inferior (200 V AC RMS 60 Hz) |
| Máx. cair de tensão em |
1,5 V rms ou inferior (a 0,6 a) |
| Supressão de ondas |
C · r absorvedor (0,01 mf + 47 w) |
| Método comum |
8 pontos/1 comum (tipo de 2 fios do bloco terminal) |
| Número de estações
ocupado |
1 estação 32 pontos Atribuição (use 8 pontos) |
| Durabilidade do ruído |
Ruído do simulador 1500 VP-P, largura de ruído 1 ms, frequência do portador de ruído 25 a 60 Hz (Condição do simulador de ruído)
Fast Transient/Ruído Burst IEC61000-4-4: 1 KV |
| Suportar tensão |
2830 V CA entre todos os terminais externos da CA e terra, RMS/ 3 ciclos (2000 m acima do nível do mar)
500 V AC por 1 minutos entre todos os terminais externos e terrenos da DC |
| Resistência ao isolamento |
10 MW ou superior, medido com uma resistência de isolamento de 500 V DC
testador entre todos os terminais externos da CA e terra 10 MW ou superior, medido com um testador de resistência de isolamento de 500 V DC entre todos os terminais externos e terra do DC |
| Peso (kg) (lb.) |
0,25 (0,55) |
| Método de conexão externa |
Bloco de terminal de 2 peças de 7 pontos (circuito de transmissão, terminal de fonte de alimentação do módulo), bloco de terminal de 18 pontos do tipo direto (energia de E/S
Área de suprimento) (parafuso M3) |
| Terminal sem soldagem aplicável |
• RAV1.25-3.5 (em conformidade com o JIS C 2805) [Tamanho do fio aplicável: 0,3 a1,25 mm2]
• V2-MS3 (Japão Soldedless Terminal Mfg. Co., Ltd.), Rap2-3S Rap2-3 (Japan Terminal Co., Ltd.) • 2-3N, 2-3S (Nichifu Terminal Industries Co., Ltd.) [Tamanho do fio aplicável: 1,25 a 2 mm2] |
