| Tipo |
Montagem em trilho DIN |
|
|
| Tipo |
Uso geral |
Alto desempenho |
Conexão de dois sensores |
| Modelo não. |

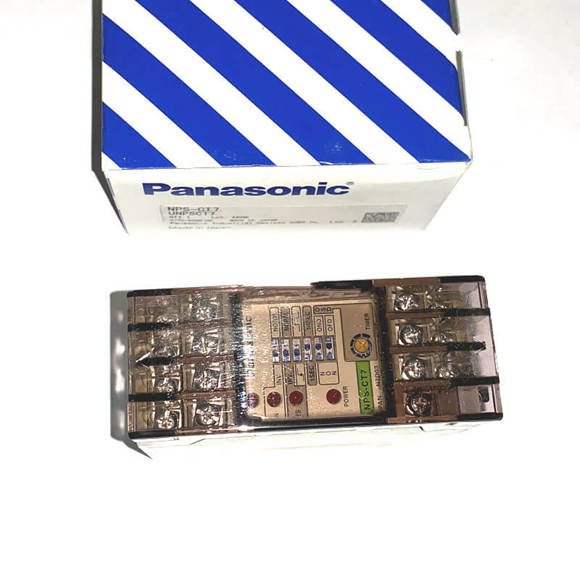

NPS-C7 |
NPS-CT7 |
NPS-C7W |
| Sensores aplicáveis |
Sensor fotoelétrico, sensor de proximidade indutivo, etc., com saída de transistor NPN ou saída de relé |
|
|
| Tensão de alimentação |
100 a 240 V CA ± 10% |
|
|
| Consumo de energia |
6 VA ou menos |
|
|
| Tensão |
12 V DC ± 10% (incorporado com proteção contra curto-circuito) |
|
|
| Atual |
150 mA máx. |
130mA máx. |
120 mA máx. |
| Saída |
Contato de relé 1c
・Capacidade de comutação:
250 V 3 A CA (carga resistiva)
・Vida elétrica:
100.000 operações de comutação ou mais
(carga nominal) (a 1.800 operações/hora)
・Vida mecânica:
10 milhões de operações de comutação ou mais
(a 36.000 operações/hora)Transistor de coletor aberto NPN
・Corrente máxima de dissipação: 100 mA ou menos
・Tensão aplicada: 30 V CC ou menos
(entre a saída e 0 V)
・Tensão residual:
1 V ou menos (com corrente de dissipação de 100 mA)
0,4 V ou menos (com corrente de dissipação de 16 mA) |
Contato de relé 1c x2
・Capacidade de comutação:
250 V 3 A CA (carga resistiva)
・Vida elétrica:
100.000 operações de comutação ou mais
(carga nominal)(a 1.800 operações/hora)
・Vida mecânica:
10 milhões de operações de comutação ou mais
(a 36.000 operações/hora) |
|
|
Operação de saída |
Operação normal comutável ou operação inversa |
|
|
| Tempo de resposta |
Contato de relé: 10 ms aproximadamente, transistor de coletor aberto NPN: 5 μs ou menos |
10ms aprox. |
|
|
Poder |
LED vermelho (acende quando a energia está ligada) |
|
|
| Saída (Nota 2) |
LED vermelho (acende quando a saída está ligada) |
|
|
| Entrada de sinal do sensor |
– |
LED vermelho
(acende quando a
entrada do sinal do sensor é efetiva) |
– |
externa
Entrada de sincronização |
– |
LED vermelho
(acende quando a
entrada de sincronização externa está ativa) |
– |
| Função de sincronização externa |
Gatilho de portão |
Gatilho de portão e gatilho de borda |
– |
| Função de temporizador |
– |
Temporizador selecionável com três funções
(Período do temporizador: comutável de
40 ms a 1 seg. ou 0,4 seg. a 10 seg.) |
– |
| Temperatura ambiente |
-10 a +50 ℃ +14 a +122 ℉ (não é permitida condensação de orvalho ou formação de gelo), Armazenamento: -30 a +70 ℃ -22 a +158 ℉ |
|
|
| Umidade ambiente |
35 a 85% UR, Armazenamento: 35 a 85% UR |
|
|
| Suportabilidade de tensão |
1.500 V CA por um minuto. entre a alimentação e os terminais de saída |
|
|
| Resistência de isolamento |
10 MΩ ou mais, com megômetro de 500 V CC entre a alimentação e os terminais de saída |
|
|
| Resistência à vibração |
Frequência de 10 a 55 Hz, 0,75 mm 0,030 em amplitude dupla nas direções X, Y e Z por duas horas cada |
|
|
| Resistência ao choque |
Aceleração de 100 m/s2 (10 G aprox.) nas direções X, Y e Z duas vezes cada |
|
|
| Material |
Gabinete: ABS, Bloco de terminais: PBT (reforçado com fibra de vidro) |
|
|
| Método de conexão |
Bloco terminal |
|
|
| Peso |
Peso líquido: 160 g aprox. |
|
|
| Acessórios |
Barra curta: 1 unid., NPS-CV (tampa de proteção): 1 unid., Placa de proteção contra curto-circuito: 1 unid., Chave de fenda de ajuste: 1 unid. (somente NPS-CT7) |
|
|
