| Número do artigo |
6ES7317-2EK14-0AB0 |
|

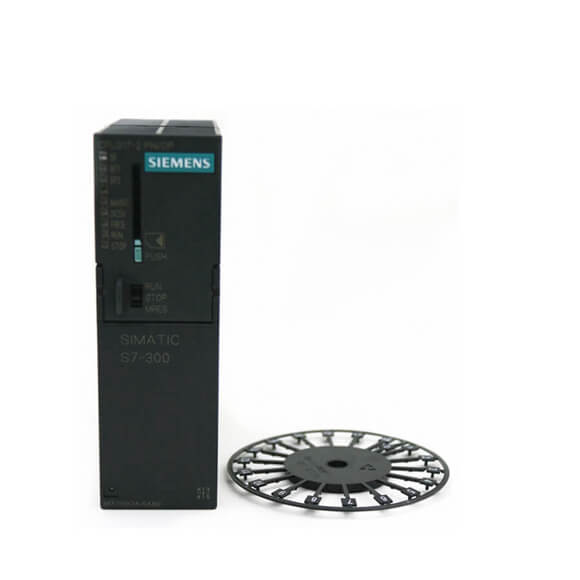

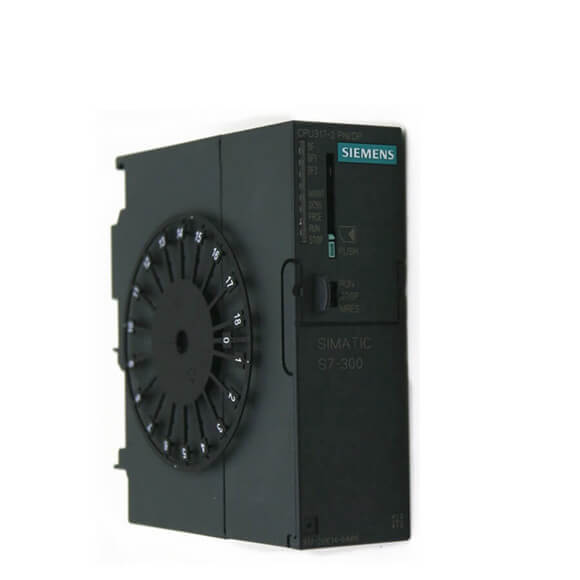

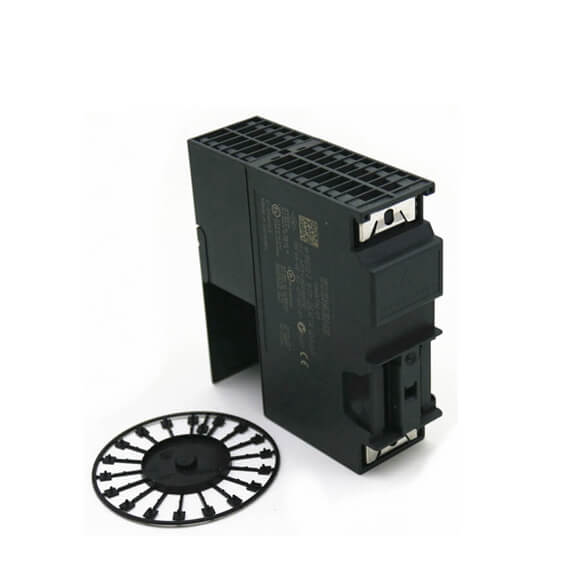

CPU317-2 PN/DP, 1MB |
| informações gerais |
|
| Status funcional do hardware |
01 |
| Versão do firmware |
V3.2 |
| Função do produto |
|
|
● Modo isócrono |
Sim; Através da interface PROFIBUS DP ou PROFINET |
| Engenharia com |
|
|
● Pacote de programação |
PASSO 7 V5.5 ou superior |
| Tensão de alimentação |
|
| Valor nominal (DC) |
|
|
● 24 V CC |
Sim |
| faixa permitida, limite inferior (DC) |
20,4 V |
| faixa permitida, limite superior (DC) |
28,8V |
| proteção externa para linhas de alimentação (recomendação) |
2 Um minuto. |
| Buffer de rede |
|
|
● Falha de rede/tensão tempo de energia armazenada |
5ms |
|
● Taxa de repetição, mín. |
1s |
| Corrente de entrada |
|
| Consumo atual (valor nominal) |
750 mA |
| Consumo de corrente (em operação sem carga), tip. |
150 mA |
| Corrente de partida, tipo. |
4A |
| Eu não |
1 A⊃2;·s |
| Perda de energia |
|
| Perda de energia, tipo. |
4,65W |
| Memória |
|
| Memória de trabalho |
|
|
● integrado |
1.024 kbytes |
|
● expansível |
Não |
|
● Tamanho da memória retentiva para blocos de dados retentivos |
256 kbytes |
| Carregar memória |
|
|
● Plug-in (MMC) |
Sim |
|
● Plug-in (MMC), máx. |
8 MB |
|
● Gestão de dados no MMC (após a última programação), mín. |
10 anos |
| Backup |
|
|
● presente |
Sim; Garantido pela MMC (sem manutenção) |
|
● sem bateria |
Sim; Programa e dados |
| Tempos de processamento da CPU |
|
| para operações de bits, tipo. |
0,025 µs |
| para operações com palavras, digite. |
0,03 µs |
| para aritmética de ponto fixo, tip. |
0,04 µs |
| para aritmética de ponto flutuante, tip. |
0,16 µs |
| Blocos de CPU |
|
| Número de blocos (total) |
2.048; (BDs, FCs, FBs); o número máximo de blocos carregáveis pode ser reduzido pelo MMC usado. |
| BD |
|
|
● Número, máx. |
2.048; Intervalo numérico: 1 a 16.000 |
|
● Tamanho, máx. |
64 kbytes |
| Facebook |
|
|
● Número, máx. |
2.048; Intervalo numérico: 0 a 7999 |
|
● Tamanho, máx. |
64 kbytes |
| FC |
|
|
● Número, máx. |
2.048; Intervalo numérico: 0 a 7999 |
|
● Tamanho, máx. |
64 kbytes |
| obstetra |
|
|
● Tamanho, máx. |
64 kbytes |
|
● Número de OBs de ciclo livre |
1; OB 1 |
|
● Número de OBs de alarme de tempo |
1; OB 10 |
|
● Número de OBs de alarme de atraso |
2; OB 20, 21 |
|
● Número de OBs de interrupção cíclica |
4; OB 32, 33, 34, 35 |
|
● Número de OBs de alarme de processo |
1; OB 40 |
|
● Número de OBs de alarme DPV1 |
3; OB 55, 56, 57 |
|
● Número de OBs em modo isócrono |
1; OB 61 – o modo isócrono é possível em DP ou PROFINET IO (não simultaneamente) |
|
● Número de OBs de inicialização |
1; OB 100 |
|
● Número de OBs com erro assíncrono |
6; OB 80, 82, 83, 85, 86, 87 (OB83 somente para PROFINET IO) |
|
● Número de OBs com erro síncrono |
2; OB 121, 122 |
