| Número do artigo |

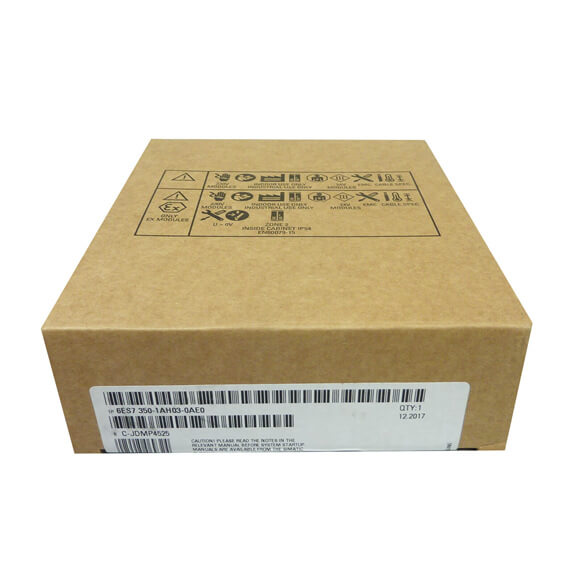

6ES7350-1AH03-0AE0 |
|
FM350-1, contador mod. até 500 KHz |
| Tensão de alimentação |
|
| Tensão auxiliar 1L+, tensão de carga 2L+ |
|
|
● Valor nominal (DC) |
24 V |
|
● faixa permitida, limite inferior (DC) |
20,4V; Dinâmico 18,5 V |
|
● faixa permitida, limite superior (DC) |
28,8 V; dinâmico 30,2 V |
| Corrente de entrada |
|
| da tensão de carga 1L+ (sem carga), máx. |
40 mA |
| do barramento do backplane 5 V DC, máx. |
160 mA |
| Fornecimento do codificador |
|
| Alimentação do codificador de 5 V |
|
|
● 5V |
Sim; 5,2V ±2% |
|
● Corrente de saída, máx. |
300 mA |
| Alimentação do codificador de 24 V |
|
|
● 24 V |
Sim; 1L+ (-3 V) |
|
● Corrente de saída, máx. |
400 mA |
| Perda de energia |
|
| Perda de energia, tipo. |
4,5 W |
| Entradas digitais |
|
| Número de entradas digitais |
3 |
| Funções |
1 para partida do portão, 1 para parada do portão, 1 para ajuste do contador |
| Tensão de entrada |
|
|
● para sinal '0' |
-28,8… +5V |
|
● para sinal '1' |
+11 a +28,8V |
| Corrente de entrada |
|
|
● para sinal '1', tip. |
9 mA |
| Saídas digitais |
|
| Número de saídas digitais |
2 |
| Proteção contra curto-circuito |
Sim; Cronometrado eletronicamente |
| Limitação da tensão de desligamento indutivo para |
2L+ (-39V) |
| Tensão de saída |
|
|
● para sinal '0', máx. |
3V |
|
● para sinal '1', mín. |
2L+ (-1,5 V) |
| Corrente de saída |
|
|
● para valor nominal do sinal '1' |
0,5 A |
|
● para sinal '1' faixa permitida de 0 a 60 °C, mín. |
5 mA |
|
● para sinal '1' faixa permitida de 0 a 60 °C, máx. |
0,6 A |
| Atraso de saída com carga resistiva |
|
|
● '0' a '1', máx. |
300 µs |
| Codificador |
|
| Codificadores conectáveis |
|
|
● Codificador incremental (simétrico) |
Sim; Com 2 trens de pulso deslocados em 90° |
|
● Codificador incremental (assimétrico) |
Sim |
|
● Iniciador de 24 V |
Sim |
|
● Elemento direcional de 24 V |
Sim; 1 trem de pulso, 1 nível de direção |
| Contador |
|
| Número de entradas do contador |
1; 32 bits ou ±31 bits |
| Entrada do contador 5 V |
|
|
● Tipo |
RS 422 |
|
● Resistor de terminação |
220Ω |
|
● Tensão de entrada diferencial |
1,3 V |
|
● Frequência de contagem, máx. |
500 kHz |
| Entrada do contador 24 V |
|
|
● Tensão de entrada para sinal '0' |
-28,8… +5V |
|
● Tensão de entrada para sinal '1' |
+11 a +28,8 V |
|
● Corrente de entrada para sinal '1', tip. |
9 mA |
|
● Frequência de contagem, máx. |
200 kHz |
|
● Largura mínima de pulso |
2,5 µs |
| Separação potencial |
|
| Entradas digitais de separação de potencial |
|
|
● entre os canais e o barramento do backplane |
Sim; Optoacoplador |
| Saídas digitais de separação de potencial |
|
|
● entre os canais e o barramento do backplane |
Sim; Optoacoplador |
| Contador de separação potencial |
|
|
● entre os canais e o barramento do backplane |
Sim; Optoacoplador |
| Isolamento |
|
| Isolamento testado com |
500V |
| Método de conexão |
|
| conector frontal necessário |
1x20 pinos |
| Dimensões |
|
| Largura |
40mm |
| Altura |
125 milímetros |
| Profundidade |
120 milímetros |
| Pesos |
|
| Peso, aprox. |
250g |
