Številka artikla |

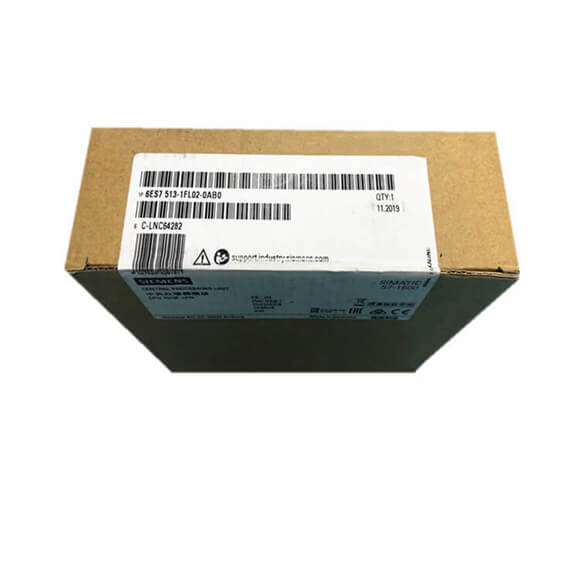

6ES7513-1FL02-0AB0 |
|
CPU 1513F-1 PN, 450KB program., 1,5MB podatkov |
Splošne informacije |
|
Oznaka vrste izdelka |
CPU 1513F-1 PN |
HW funkcionalno stanje |
FS03 |
Različica vdelane programske opreme |
V2.8 |
Funkcija izdelka |
|
● Podatki I&M |
Da; I&M0 do I&M3 |
● Izohroni način |
Da; Z najmanjšim ciklom OB 6x 500 µs |
Inženiring z |
|
● STEP 7 TIA Portal nastavljiv/integriran od različice |
V16 (FW V2.8) / V15 (FW V2.5) ali višji; s starejšimi različicami TIA Portal, ki jih je mogoče konfigurirati kot 6ES7513-1FL01-0AB0 |
Nadzor konfiguracije |
|
prek nabora podatkov |
ja |
Zaslon |
|
Diagonala zaslona [cm] |
3,45 cm |
Krmilni elementi |
|
Število ključev |
8 |
Gumbi za način |
2 |
Napajalna napetost |
|
Vrsta napajalne napetosti |
24 V DC |
dopustno območje, spodnja meja (DC) |
19,2 V |
dopustno območje, zgornja meja (DC) |
28,8 V |
Zaščita pred obratno polarnostjo |
ja |
Omrežni medpomnilnik |
|
● Čas shranjene energije zaradi izpada omrežja/napetosti |
5 ms |
● Hitrost ponavljanja, min. |
1/s |
Vhodni tok |
|
Trenutna poraba (nazivna vrednost) |
0,7 A |
Poraba toka, maks. |
0,95 A |
Vzgonski tok, maks. |
1,9 A; Nazivna vrednost |
I²t |
0,02 A²·s |
Moč |
|
Napajajte vodilo hrbtne plošče |
10 W |
Poraba energije iz vodila hrbtne plošče (uravnotežena) |
5,5 W |
Izguba moči |
|
Izguba moči, tip. |
5,7 W |
Spomin |
|
Število rež za pomnilniško kartico SIMATIC |
1 |
Potrebna je pomnilniška kartica SIMATIC |
ja |
Delovni spomin |
|
● integrirano (za program) |
450 kbajtov |
● integrirano (za podatke) |
1,5 MB |
Naloži pomnilnik |
|
● Plug-in (pomnilniška kartica SIMATIC), maks. |
32 Gbajt |
Varnostno kopiranje |
|
● brez vzdrževanja |
ja |
časi obdelave procesorja |
|
za bitne operacije, tip. |
40 ns |
za besedne operacije, tip. |
48 ns |
za aritmetiko s fiksno vejico, tip. |
64 ns |
za aritmetiko s plavajočo vejico, tip. |
256 ns |
CPU-bloki |
|
Število elementov (skupaj) |
2 000; Bloki (OB, FB, FC, DB) in UDT-ji |
DB |
|
● Obseg številk |
1 … 60 999; razdeljen na: obseg številk, ki jih lahko uporablja uporabnik: 1 … 59 999 in obseg številk DB-jev, ustvarjenih prek SFC 86: 60 000 … 60 999 |
● Velikost, maks. |
1,5 MB; Za baze podatkov z absolutnim naslavljanjem je maks. velikost je 64 KB |
