Artikkelinumero |

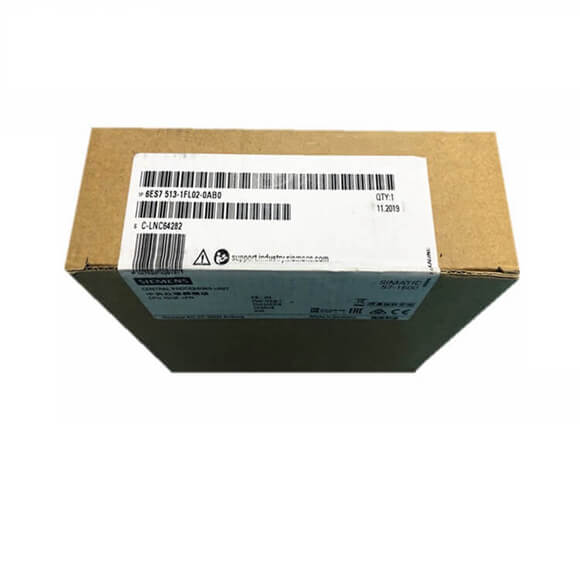

6ES7513-1FL02-0AB0 |
|
CPU 1513F-1 PN, 450 kt Prog., 1,5 Mt dataa |
Yleistä tietoa |
|
Tuotetyyppimerkintä |
CPU 1513F-1 PN |
HW:n toimintatila |
FS03 |
Laiteohjelmiston versio |
V2.8 |
Tuotteen toiminto |
|
● I&M-tiedot |
Kyllä; I&M0:sta I&M3:een |
● Isokronitila |
Kyllä; Vähintään OB 6x -jaksolla 500 µs |
Suunnittelu kanssa |
|
● VAIHE 7 TIA-portaali konfiguroitavissa/integroitavissa versiosta alkaen |
V16 (FW V2.8) / V15 (FW V2.5) tai uudempi; vanhemmilla TIA-portaaliversioilla, jotka voidaan määrittää nimellä 6ES7513-1FL01-0AB0 |
Kokoonpanon hallinta |
|
tietojoukon kautta |
Kyllä |
Näyttö |
|
Näytön lävistäjä [cm] |
3,45 cm |
Ohjauselementit |
|
Avainten määrä |
8 |
Tilapainikkeet |
2 |
Syöttöjännite |
|
Syöttöjännitteen tyyppi |
24 V DC |
sallittu alue, alaraja (DC) |
19,2 V |
sallittu alue, yläraja (DC) |
28,8 V |
Käänteisen napaisuuden suojaus |
Kyllä |
Verkkopuskurointi |
|
● Verkko-/jännitekatkos tallennetun energian aika |
5 ms |
● Toistotaajuus, min. |
1/s |
Tulovirta |
|
Nykyinen kulutus (nimellisarvo) |
0,7 A |
Nykyinen kulutus, max. |
0,95 A |
Syöttövirta, max. |
1,9 A; Nimellisarvo |
I²t |
0,02 A²·s |
Tehoa |
|
Syötä virta taustalevyn väylään |
10 W |
Takalevyväylän virrankulutus (tasapainotettu) |
5,5 W |
Tehon menetys |
|
Virtakatkos, typ. |
5,7 W |
Muisti |
|
SIMATIC-muistikorttipaikkojen määrä |
1 |
Tarvitaan SIMATIC-muistikortti |
Kyllä |
Työmuisti |
|
● integroitu (ohjelmalle) |
450 kilotavua |
● integroitu (tiedoille) |
1,5 Mt |
Lataa muistia |
|
● Plug-in (SIMATIC-muistikortti), max. |
32 Gt |
Varmuuskopio |
|
● huoltovapaa |
Kyllä |
CPU:n käsittelyajat |
|
bittioperaatioille, typ. |
40 ns |
sanaoperaatioille, typ. |
48 ns |
kiinteän pisteen aritmetiikkaa varten, typ. |
64 ns |
liukulukuaritmetiikkaa varten, typ. |
256 ns |
CPU-lohkot |
|
Elementtien lukumäärä (yhteensä) |
2 000; Lohkot (OB, FB, FC, DB) ja UDT:t |
DB |
|
● Numeroalue |
1 … 60 999; jaettu: numeroalue, jota käyttäjä voi käyttää: 1 … 59 999, ja SFC 86:n kautta luotujen tietokantojen numeroalue: 60 000 … 60 999 |
● Koko, max. |
1,5 Mt; Absoluuttisella osoitteella varustetuissa tietokantoissa max. koko on 64KB |
