| Lloj |
Për presionin e kompleksit / presionin e vakumit |
Për presion pozitiv |
| Modeli Nr. |

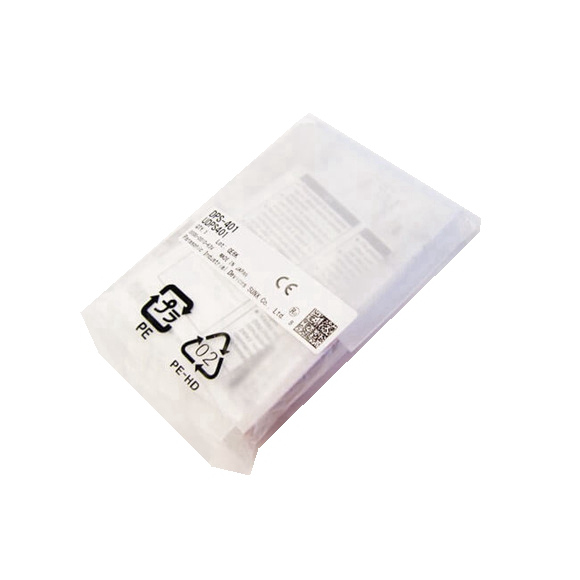

DPS-401 |
DPS-402 |
| Pajtueshmëria e direktivës së shënimit të CE |
Direktiva EMC, Direktiva ROHS |
|
| Koka e Zbatueshme e Sensorit |
Presioni i Përbërjes: DPH-101
presion Vakumi: DPH-103 □ |
Presioni pozitiv: DPH-102 |
| Varg presioni i vlerësuar |
Presioni i përbërë: -100.0 deri +100.0kpa
Presioni vakum: 0 deri -101kpa |
Presioni pozitiv: 0 deri +1.000mpa |
| Shfaqni / vendosur varg presioni |
Presioni i përbërë: –199.9 deri +199.9 kPa
Presioni vakum: +101.3 deri –101.3 kPa |
Presioni pozitiv: –1.050 deri +1.050 MPa |
| Tension i furnizimit |
12 deri 24 V DC ± 10 % Ripple PP 10 % ose më pak |
|
Konsumi i energjisë
(shënimi 2) |
Operacioni Normal: 650 MW ose më pak (Konsumi aktual 25 mA ose më pak në tension të furnizimit 24 V)
Mënyra ECO: 500 MW ose më pak (Konsumi aktual 20 mA ose më pak në 24 V Tensioni i furnizimit) |
|
| Tensioni i furnizimit me kokë sensori |
Njësoj si tensioni i furnizimit |
|
| Hyrja e kokës së sensorit |
Gama e tensionit të hyrjes: 1 deri 5 V DC (mbi varg presioni të vlerësuar) |
|
Prodhimet krahasuese
(prodhimi krahasues 1, 2) |
NPN Transistori i kolektorit të hapur NPN
・ Rryma maksimale e lavamanit: 50 mA (shënimi 3)
・ Tensioni i aplikuar: 30 V DC ose më pak (midis prodhimit krahasues dhe 0 V)
Tension Tensioni i mbetur: 1.5 V ose më pak (Shënim 4) [në 50 mA (Shënim 3) rrymë lavamani] |
|
| Funksionim i daljes |
JO / NC, e zgjedhur nga Jog Switch |
|
| Histerezë |
Minimumi 0 shifror, i ndryshueshëm sipas përcaktimit të histerezës |
|
| Përsëritshmëri |
Me llojin e presionit të përbërë të lidhur: brenda 0.2 % fs FS (± 4 shifra), me vakum / lloj presioni pozitiv të lidhur: brenda ± 0.2 % FS (± 2 shifra) |
|
| Kohë e përgjigjes |
150 μs, 500 μs, 1 ms, 5 ms, 10 ms, 50 ms, 100 ms, 500 ms, të zgjedhura nga jog Switch |
|
| Temperatura e ambientit |
–10 deri +50 ℃ +14 deri +122 ℉ (kaskadimi 8 deri në 16 kontrollues: –10 deri +45 ℃ +14 deri +133 ℉) (pa kondensim të vesës ose krem të lejuar), ruajtja: –20 deri +70 ℃ –4 deri +158 ℉ |
|
| Lagështia e ambientit |
35 deri 85 % RH, Ruajtja: 35 deri 85 % RH |
|
| Karakteristikat e temperaturës |
Mbi intervalin e temperaturës së ambientit –10 deri +50 ℃ +14 deri +122 ℉: brenda ± 0.5 % fs të presionit në +25 ℃ +77 ℉ |
|
| Material |
Mbërthim: ABS rezistente ndaj nxehtësisë, Mbulesa mbrojtëse: Polikarbonat, ndërprerës i vrapimit: ABS, MODE Keyelësi: Akrilik |
|
| Peshë |
Pesha neto: 20 g Përafërsisht. |
|
