| Номер статті |
6ES7322-1BH01-0AA0 |
6ES7322-1BH10-0AA0 |

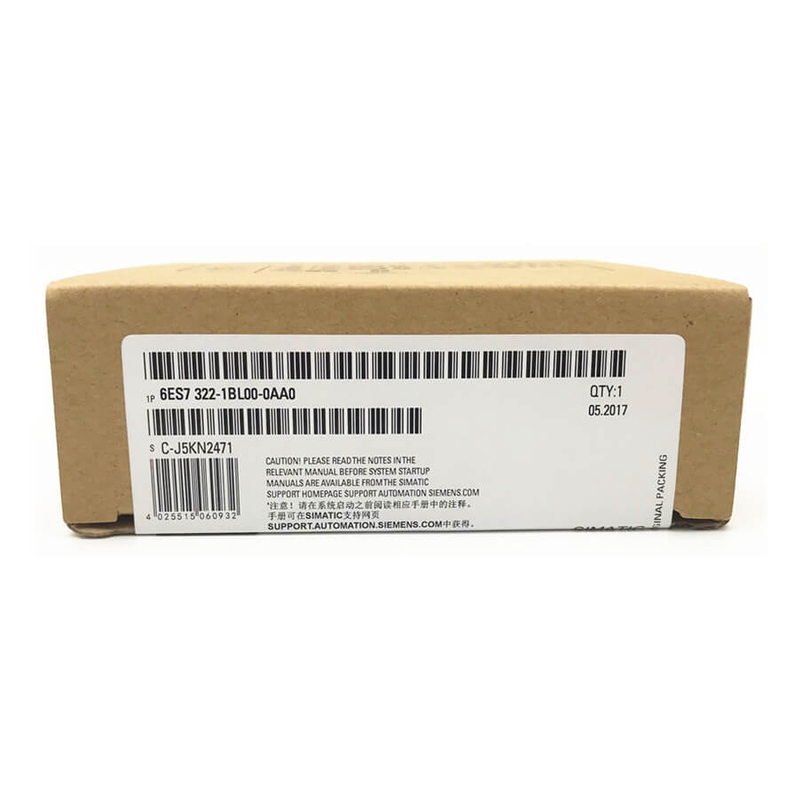

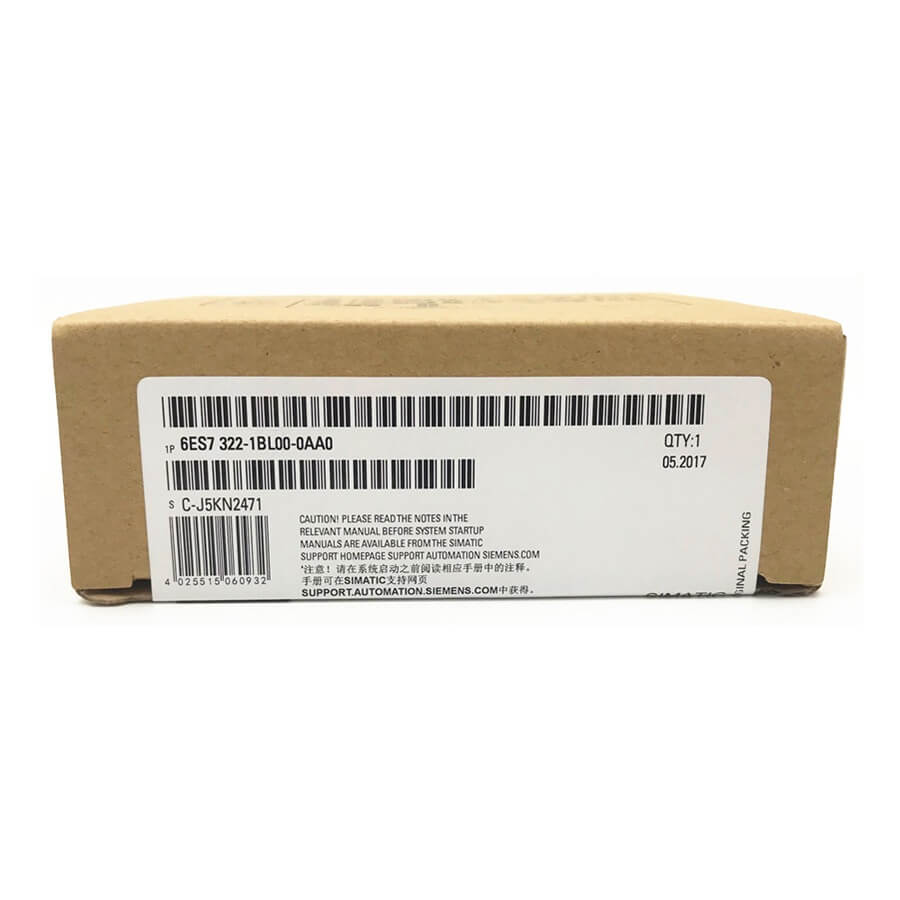

6ES7322-1BL00-0AA0 |
6ES7322-1BP00-0AA0 |
6ES7322-1BP50-0AA0 |
6ES7322-8BF00-0AB0 |
|
SM322, 16DO 24V DC, 0,5A |
SM322 High Speed, 16DO 24V DC, 0.5A |
SM322, 32DO 24V DC, 0,5A |
SM322 64DA, DC24V, 0,3A P-запис |
SM322 64DO, DC24V, 0.3A M-запис |
SM322, 8DO, 24V DC, 0,5A |
| Напруга навантаження L+ |
|
|
|
|
|
|
|
● Номінальне значення (DC) |
24 В |
24 В |
24 В |
24 В |
24 В |
24 В |
|
● допустимий діапазон, нижня межа (DC) |
20,4 В |
20,4 В |
20,4 В |
20,4 В |
20,4 В |
20,4 В |
|
● допустимий діапазон, верхня межа (DC) |
28,8 В |
28,8 В |
28,8 В |
28,8 В |
28,8 В |
28,8 В |
| Вхідний струм |
|
|
|
|
|
|
| від напруги навантаження L+ (без навантаження), макс. |
80 мА |
110 мА |
160 мА |
75 мА |
75 мА |
90 мА |
| від задньої шини 5 В постійного струму, макс. |
80 мА |
70 мА |
110 мА |
100 мА |
100 мА |
70 мА |
| Втрата потужності |
|
|
|
|
|
|
| Втрата потужності, тип. |
4,9 Вт |
5 Вт |
6,6 Вт |
6 Вт |
6 Вт |
5 Вт |
| Цифрові виходи |
|
|
|
|
|
|
| Кількість цифрових виходів |
16 |
16 |
32 |
64 |
64 |
8 |
| Захист від короткого замикання |
так; електронні |
так; електронні |
так; електронні |
так; електронні |
так; електронні |
так; електронні |
|
● Поріг відгуку, тип. |
1 А |
1 А |
1 А |
від 0,7 до 1,9 А |
|
від 0,75 до 1,5 А |
| Обмеження індуктивної напруги відключення до |
L+ (-53 В) |
L+ (-53 В) |
L+ (-53 В) |
L+ (-53 В) |
M+ (45 В) |
L+ (-45 В) |
| Керування цифровим входом |
так |
так |
так |
так |
так |
так |
| Комутаційна здатність виходів |
|
|
|
|
|
|
|
● навантаження на лампу, макс. |
5 Вт |
5 Вт |
5 Вт |
5 Вт |
5 Вт |
5 Вт |
| Діапазон опору навантажень |
|
|
|
|
|
|
|
● нижня межа |
48 Ом |
48 Ом |
48 Ом |
80 Ом |
80 Ом |
48 Ом |
|
● верхня межа |
4 кОм |
4 кОм |
4 кОм |
10 кОм |
10 кОм |
3 кОм |
| Вихідна напруга |
|
|
|
|
|
|
|
● для сигналу '1', мін. |
L+ (-0,8 В) |
L+ (-0,8 В) |
L+ (-0,8 В) |
L+ (-0,5 В) |
M+ (0,5 В) |
L+ (від -0,8 до -1,6 В) |
| Вихідний струм |
|
|
|
|
|
|
|
● для номінального значення сигналу '1'. |
0,5 А |
0,5 А |
0,5 А |
0,3 А |
0,3 А |
0,5 А |
|
● для сигналу '1' допустимий діапазон, мін. |
|
|
|
2,4 мА |
2,4 мА |
|
|
● для сигналу '1' допустимий діапазон, макс. |
|
|
|
0,36 А |
0,36 А |
|
|
● для сигналу '1' допустимий діапазон від 0 до 40 °C, мін. |
5 мА |
5 мА |
5 мА |
|
|
10 мА |
|
● для сигналу '1' допустимий діапазон від 0 до 40 °C, макс. |
0,6 А |
0,6 А |
0,6 А |
|
|
0,6 А |
|
● для сигналу '1' допустимий діапазон від 40 до 60 °C, мін. |
5 мА |
5 мА |
5 мА |
|
|
10 мА |
|
● для сигналу '1' допустимий діапазон від 40 до 60 °C, макс. |
0,6 А |
0,6 А |
0,6 А |
|
|
0,6 А |
|
● для сигналу '1' мінімальний струм навантаження |
5 мА |
5 мА |
5 мА |
|
|
10 мА |
|
● для сигналу '0' залишковий струм, макс. |
0,5 мА |
0,5 мА |
0,5 мА |
0,1 мА |
|
0,5 мА |
| Затримка виходу з резистивним навантаженням |
|
|
|
|
|
|
|
● '0' до '1', макс. |
100 мкс |
100 мкс |
100 мкс |
550 мкс |
450 мкс |
180 мкс |
|
● '1' до '0', макс. |
500 мкс |
200 мкс |
500 мкс |
550 мкс |
450 мкс |
245 мкс |
| Паралельне вмикання двох виходів |
|
|
|
|
|
|
|
● для підвищення |
немає |
немає |
немає |
немає |
немає |
немає |
|
● для резервного керування навантаженням |
так |
так; тільки виходи однієї групи |
так; тільки виходи однієї групи |
так |
так |
Виходи лише з послідовними діодами |
| Частота перемикання |
|
|
|
|
|
|
|
● з резистивним навантаженням, макс. |
100 Гц |
1000 Гц |
100 Гц |
100 Гц |
100 Гц |
100 Гц |
|
● з індуктивним навантаженням, макс. |
0,5 Гц |
0,5 Гц |
0,5 Гц |
0,5 Гц |
0,5 Гц |
2 Гц |
|
● з індуктивним навантаженням (згідно IEC 60947-5-1, DC13), макс. |
0,5 Гц |
0,5 Гц |
0,5 Гц |
|
|
2 Гц |
|
● навантаження на лампу, макс. |
10 Гц |
10 Гц |
10 Гц |
10 Гц |
10 Гц |
10 Гц |
| Загальний струм виходів (на групу) |
|
|
|
|
|
|
| горизонтальна установка |
|
|
|
|
|
|
|
— до 40 °C, макс. |
4 А |
4 А |
4 А |
1,6 А |
1,6 А |
4 А |
|
— до 60 °C, макс. |
3 А |
3 А |
3 А |
1,2 А |
1,2 А |
3 А |
| вертикальна установка |
|
|
|
|
|
|
|
— до 40 °C, макс. |
2 А |
2 А |
2 А |
1,6 А |
1,6 А |
4 А |
| Довжина кабелю |
|
|
|
|
|
|
|
● екранований, макс. |
1 000 м |
1 000 м |
1 000 м |
1 000 м |
1 000 м |
1 000 м |
|
● неекранований, макс. |
600 м |
600 м |
600 м |
600 м |
600 м |
600 м |
