| số điều |
6ES7532-5NB00-0AB0 |
6ES7532-5HD00-0AB0 |

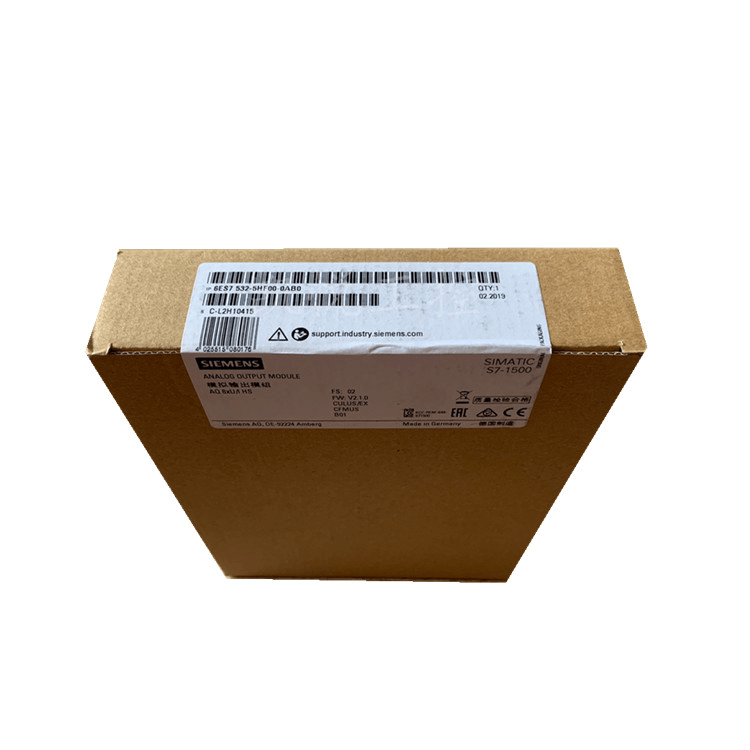

6ES7532-5HF00-0AB0 |
6ES7532-5ND00-0AB0 |
|
S7-1500, AQ 2xU/I ST |
S7-1500, AQ 4xU/I ST |
S7-1500, AQ 8xU/I HS |
S7-1500, AQ 4xU/I HF |
| Thông tin chung |
|
|
|
|
| Ký hiệu loại sản phẩm |
AQ 2xU/I ST |
AQ 4xU/I ST |
AQ 8xU/I HS |
AQ 4xU/I HF |
| Trạng thái chức năng CTNH |
FS01 |
từ FS04 |
Từ FS01 |
Từ FS01 |
| Phiên bản phần mềm |
V1.0.0 |
V2.2.0 |
V2.1.0 |
V1.1.0 |
|
● Có thể cập nhật FW |
Đúng |
Đúng |
Đúng |
Đúng |
| Chức năng sản phẩm |
|
|
|
|
|
● Dữ liệu I&M |
Đúng; I&M0 đến I&M3 |
Đúng; I&M0 đến I&M3 |
Đúng; I&M0 đến I&M3 |
Đúng; I&M0 đến I&M3 |
|
● Chế độ đẳng thời |
KHÔNG |
KHÔNG |
Đúng |
Đúng |
|
● Ưu tiên khởi động |
KHÔNG |
KHÔNG |
KHÔNG |
Đúng |
|
● Có thể mở rộng phạm vi đầu ra |
KHÔNG |
KHÔNG |
KHÔNG |
|
| Kỹ thuật với |
|
|
|
|
|
● BƯỚC 7 TIA Portal có thể cấu hình/tích hợp từ phiên bản |
V13 / V13.0.2 |
V12 / V12 |
V14 / – |
V14 / – |
|
● BƯỚC 7 có thể cấu hình/tích hợp từ phiên bản |
V5.5 SP3 / – |
V5.5 SP3 / – |
V5.5 SP3 / – |
V5.5 SP3 / – |
|
● PROFIBUS từ phiên bản GSD/bản sửa đổi GSD |
V1.0 / V5.1 |
V1.0 / V5.1 |
V1.0 / V5.1 |
V1.0 / V5.1 |
|
● PROFINET từ phiên bản GSD/bản sửa đổi GSD |
V2.3 / – |
V2.3 / – |
V2.3 / – |
V2.3 / – |
| Chế độ hoạt động |
|
|
|
|
|
● Lấy mẫu quá mức |
KHÔNG |
KHÔNG |
Đúng |
KHÔNG |
|
● MSO |
Đúng |
Đúng |
Đúng |
Đúng |
| CiR – Cấu hình trong RUN |
|
|
|
|
| Có thể tham số lại trong RUN |
Đúng |
Đúng |
Đúng |
Đúng |
| Có thể hiệu chuẩn trong RUN |
Đúng |
Đúng |
Đúng |
Đúng |
| điện áp cung cấp |
|
|
|
|
| Loại điện áp cung cấp |
DC |
DC |
DC |
DC |
| Giá trị định mức (DC) |
24V |
24V |
24V |
24V |
| phạm vi cho phép, giới hạn dưới (DC) |
20,4 V |
20,4 V |
20,4 V |
20,4 V |
| phạm vi cho phép, giới hạn trên (DC) |
28,8 V |
28,8 V |
28,8 V |
28,8 V |
| Bảo vệ phân cực ngược |
Đúng |
Đúng |
Đúng |
Đúng |
| Dòng điện đầu vào |
|
|
|
|
| Mức tiêu thụ hiện tại, tối đa. |
110 mA; với nguồn điện 24 V DC |
190 mA; với nguồn điện 24 V DC |
260 mA; với nguồn điện 24 V DC |
160 mA; với nguồn điện 24 V DC |
| Quyền lực |
|
|
|
|
| Nguồn điện có sẵn từ xe buýt bảng nối đa năng |
0,65 W |
0,6 W |
1,15 W |
0,95 W |
| Mất điện |
|
|
|
|
| Mất điện, đánh máy. |
2,7 W |
4 W |
7 W |
5 W |
| Đầu ra tương tự |
|
|
|
|
| Số lượng đầu ra analog |
2 |
4 |
8 |
4 |
| Điện áp đầu ra, bảo vệ ngắn mạch |
Đúng |
Đúng |
Đúng |
Đúng |
| Điện áp đầu ra, dòng ngắn mạch, tối đa. |
24 mA |
24 mA |
45 mA |
24 mA |
| Sản lượng hiện tại, điện áp không tải, tối đa. |
22 V |
22 V |
20 V |
22 V |
| Thời gian chu kỳ (tất cả các kênh), tối thiểu. |
3,2 mili giây; độc lập với số lượng kênh kích hoạt |
3,2 mili giây; độc lập với số lượng kênh kích hoạt |
125 µs; độc lập với số lượng kênh kích hoạt |
125 µs; độc lập với số lượng kênh kích hoạt |
| Phạm vi đầu ra, điện áp |
|
|
|
|
|
● 0 đến 10 V |
Đúng |
Đúng |
Đúng |
Đúng |
|
● 1V đến 5V |
Đúng |
Đúng |
Đúng |
Đúng |
|
● -5V đến +5V |
KHÔNG |
KHÔNG |
KHÔNG |
KHÔNG |
|
● -10V đến +10V |
Đúng |
Đúng |
Đúng |
Đúng |
| Phạm vi đầu ra, hiện tại |
|
|
|
|
|
● 0 đến 20 mA |
Đúng |
Đúng |
Đúng |
Đúng |
|
● -20 mA đến +20 mA |
Đúng |
Đúng |
Đúng |
Đúng |
|
● 4 mA đến 20 mA |
Đúng |
Đúng |
Đúng |
Đúng |
| Kết nối bộ truyền động |
|
|
|
|
|
● để kết nối hai dây đầu ra điện áp |
Đúng |
Đúng |
Đúng |
Đúng |
|
● cho kết nối bốn dây đầu ra điện áp |
Đúng |
Đúng |
Đúng |
Đúng |
|
● cho kết nối hai dây đầu ra hiện tại |
Đúng |
Đúng |
Đúng |
Đúng |
| Trở kháng tải (trong phạm vi đầu ra định mức) |
|
|
|
|
|
● với đầu ra điện áp, tối thiểu. |
1 kΩ; 0,5 kOhm ở 1 đến 5 V |
1 kΩ; 0,5 kOhm ở 1 đến 5 V |
1 kΩ |
1 kΩ; 0,5 kOhm ở 1 đến 5 V |
|
● với đầu ra điện áp, tải điện dung, tối đa. |
1 µF |
1 µF |
100 nF |
1 µF |
|
● với đầu ra hiện tại, tối đa. |
750 Ω |
750 Ω |
500 Ω |
750 Ω |
|
● với đầu ra dòng điện, tải cảm ứng, tối đa. |
10 mH |
10 mH |
1 mH |
10 mH |
| Chiều dài cáp |
|
|
|
|
|
● được che chắn, tối đa. |
800 m; đối với dòng điện, 200 m đối với điện áp |
800 m; đối với dòng điện, 200 m đối với điện áp |
200 m |
800 m; đối với dòng điện, 200 m đối với điện áp |
| Tạo giá trị tương tự cho đầu ra |
|
|
|
|
| Thời gian/độ phân giải tích hợp và chuyển đổi trên mỗi kênh |
|
|
|
|
|
● Độ phân giải vượt quá phạm vi (bit bao gồm cả dấu), tối đa. |
16bit |
16bit |
16 bit |
16 bit |
|
● Thời gian chuyển đổi (mỗi kênh) |
0,5 mili giây |
0,5 mili giây |
50 µs; độc lập với số lượng kênh kích hoạt |
125 µs; độc lập với số lượng kênh kích hoạt |
| Thời gian giải quyết |
|
|
|
|
|
● cho tải điện trở |
1,5 mili giây |
1,5 mili giây |
30 µs; xem mô tả bổ sung trong hướng dẫn |
0,2 mili giây; xem mô tả bổ sung trong hướng dẫn |
|
● cho tải điện dung |
2,5 mili giây |
2,5 mili giây |
100 µs; xem mô tả bổ sung trong hướng dẫn |
1,8 mili giây; xem mô tả bổ sung trong hướng dẫn |
|
● cho tải cảm ứng |
2,5 mili giây |
2,5 mili giây |
100 µs; xem mô tả bổ sung trong hướng dẫn |
2 mili giây; xem mô tả bổ sung trong hướng dẫn |
