| Артикул |

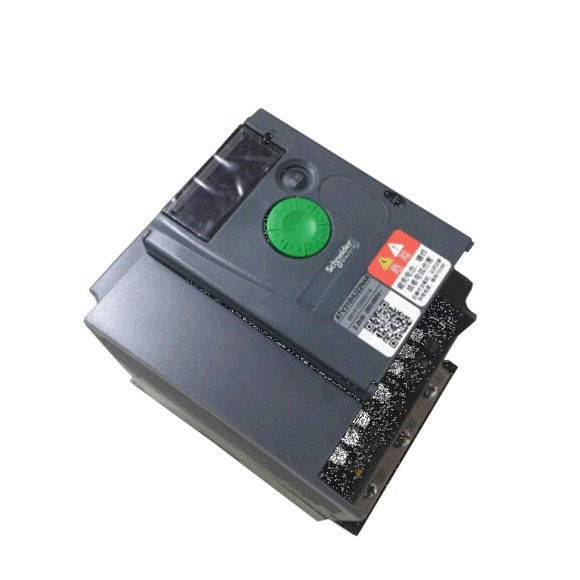

Schneider VFD инверторно задвижване ATV31 0.37kW-11kW |
|
| гама от продукти |
Altivar 31 |
|
| тип продукт или компонент |
Задвижване с променлива скорост |
|
| дестинация на продукта |
Асинхронни двигатели |
|
| конкретно приложение на продукта |
Лесно машинно
водене на тел |
|
| стил на сглобяване |
Затворено |
|
| име на компонент |
ATV31 |
|
| EMC филтър |
Интегриран |
|
| захранващо напрежение |
380…500 V – 15…10 % |
|
| честота на захранване |
50…60 Hz – 5…5 % |
|
| мрежов брой фази |
3 фази |
|
| мощност на двигателя kW |
5,5 kW |
|
| мощност на двигателя к.с |
7,5 к.с |
|
| линеен ток |
16,5 A 500 V 1 kA
21,9 A 380 V 1 kA |
|
| привидна мощност |
15 kVA |
|
| максимална перспективна линия Isc |
22 kA |
|
| номинален изходен ток |
14,3 A 4 kHz |
|
| максимален преходен ток |
21,5 A за 60 s |
|
| разсейване на мощността във W |
232 W при номинален товар |
|
| скоростен диапазон |
1…50 |
|
| преходен свръхвъртящ момент |
150…170 % от номиналния въртящ момент на двигателя |
|
| профил на управление на асинхронен двигател |
Безсензорно векторно управление на потока с управляващ сигнал на мотора тип PWM
Фабрична настройка: постоянен въртящ момент |
|
| номер на аналогов вход |
3 |
|
| IP степен на защита |
IP55 |
|
| граница на захранващото напрежение |
323…550 V |
|
| ограничения на честотата на захранването |
47,5…63 Hz |
|
| изходна честота на скоростното устройство |
0,5…500 Hz |
|
| номинална честота на превключване |
4 kHz |
|
| честота на превключване |
2…16 kHz регулируеми |
|
| спирачен момент |
<= 150 % в течение на 60 s със спирачен резистор
100 % със спирачен резистор непрекъснато
30 % без спирачен резистор |
|
| регулиращ контур |
Честотен ПИ регулатор |
|
| компенсация на приплъзване на двигателя |
Регулируем автоматичен независимо
натоварването
от |
|
| изходно напрежение |
<= захранващо напрежение |
|
| електрическа връзка |
Al1, Al2, Al3, AOV, AOC, R1A, R1B, R1C, R2A, R2B, LI1…LI6 терминал 2,5 mm² AWG 14
L1, L2, L3, U, V, W, PA, PB, PA/+, PC/- клема 2,5 mm² AWG 14 |
|
| момент на затягане |
Al1, Al2, Al3, AOV, AOC, R1A, R1B, R1C, R2A, R2B, LI1…LI6: 0,6 Nm
L1, L2, L3, U, V, W, PA, PB, PA/+, PC/-: 0,8 Nm |
|
| изолация |
Електрически между захранване и управление |
|
| доставка |
Вътрешно захранване за логически входове 19…30 V, <100 mA защита от претоварване
Вътрешно захранване за логически входове 19…30 V, <100 mA защита от късо съединение
Вътрешно захранване за референтен потенциометър 10…10,8 V, <10 mA защита от претоварване
Вътрешно захранване за референтен потенциометър 10…10,8 V, <10 mA късо съединение защита |
|
| тип аналогов вход |
AI3 конфигурируем ток 0…20 mA, импеданс: 250 Ohm
AI1 конфигурируемо напрежение 0…10 V, входно напрежение 30 V max, импеданс: 30000 Ohm
AI2 конфигурируемо напрежение +/- 10 V, входно напрежение 30 V max, импеданс: 30000 Ohm |
|
| входно време за вземане на проби |
LI1…LI6: 4 ms дискретно
AI1, AI2, AI3: 8 ms аналогово |
|
| изходно време за реакция |
AOV, AOC 8 ms за аналогови
R1A, R1B, R1C, R2A, R2B 8 ms за дискретни |
|
| грешка на линейността |
+/- 0,2 % за изход |
|
| номер на аналогов изход |
2 |
|
| тип аналогов изход |
AOC конфигурируем ток: 0…20 mA, импеданс: 800 Ohm, разделителна способност: 8 бита
AOV конфигурируемо напрежение: 0…10 V, импеданс: 470 Ohm, разделителна способност: 8 бита |
|
| дискретна входна логика |
Положителна логика (източник) (LI1…LI6), < 5 V (състояние 0), > 11 V (състояние 1)
Логически вход не е свързан (LI1…LI4), < 13 V (състояние 1)
Отрицателна логика (източник) (LI1…LI6), > 19 V (състояние 0) |
|
| дискретно изходно число |
2 |
|
| тип дискретен изход |
Конфигурируема релейна логика: (R1A, R1B, R1C) 1 NO + 1 NC – 100 000 цикъла
Конфигурируема релейна логика: (R2A, R2B) NC – 100 000 цикъла |
|
| минимален комутационен ток |
10 mA 5 V DC R1-R2 |
|
| максимален комутационен ток |
2 A при 250 V AC при индуктивен товар – cos phi = 0,4 – L/R = 7 ms (R1-R2)
2 A при 30 V DC при индуктивен товар – cos phi = 0,4 – L/R = 7 ms (R1-R2)
5 A при 250 V AC при резистивен товар – cos phi = 1 – L/R = 0 ms (R1-R2)
5 A при 30 V DC при резистивен товар – cos phi = 1 – L/R = 0 ms (R1-R2) |
|
| дискретно входно число |
6 |
|
| тип дискретен вход |
(LI1…LI6) програмируем при 24 V, 0…100 mA за PLC, импеданс: 3500 Ohm |
|
| рампи за ускорение и забавяне |
S, U или персонализирана
линейна настройка отделно от 0,1 до 999,9 s |
|
| спиране до покой |
Чрез DC инжекция |
|
| тип защита |
Прекъсвания на входната фаза: задвижване
Вериги за безопасност при пренапрежение и понижено напрежение на захранването на линията: задвижване
Функция за безопасност при загуба на фаза на захранване на линията, за трифазно захранване: задвижване
Прекъсвания на фазата на двигателя: задвижване
Свръхток между изходните фази и земята (само при включване): задвижване
Защита от прегряване: задвижване
Късо съединение между фазите на двигателя: задвижване
Термична защита: мотор |
|
| изолационно съпротивление |
>= 500 mOhm 500 V DC за 1 минута |
|
| локална сигнализация |
1 LED (червен) задвижващо напрежение:
Четири 7-сегментни дисплея CANopen Статус на шината: |
|
| времева константа |
5 ms за промяна на еталонната стойност |
|
| честотна резолюция |
Дисплейна единица: 0,1 Hz
Аналогов вход: 0,1…100 Hz |
|
| комуникационен порт протокол |
Modbus
CANopen |
|
| тип конектор |
1 RJ45 за CANopen чрез VW3 CANTAP2 адаптер
1 RJ45 за Modbus |
|
| физически интерфейс |
RS485 многоточкова серийна връзка за Modbus |
|
| предавателна рамка |
RTU за Modbus |
|
| скорост на предаване |
10, 20, 50, 125, 250, 500 kbps или 1 Mbps за CANopen чрез VW3 CANTAP2 адаптер
4800, 9600 или 19200 bps за Modbus |
|
| брой адреси |
1…127 за CANopen през VW3 CANTAP2 адаптер
1…247 за Modbus |
|
| номер на задвижване |
127 за CANopen чрез VW3 CANTAP2 адаптер
31 за Modbus |
|
| маркиране |
CE |
|
| работна позиция |
Вертикално +/- 10 градуса |
|
| нетно тегло |
23,6 кг |
|
