| Item |

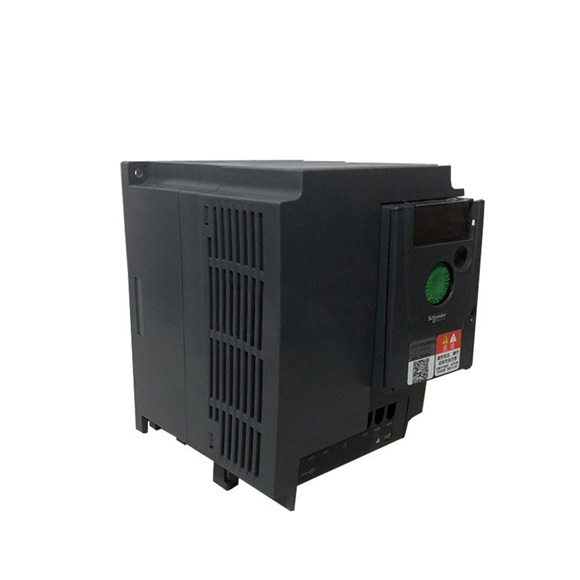

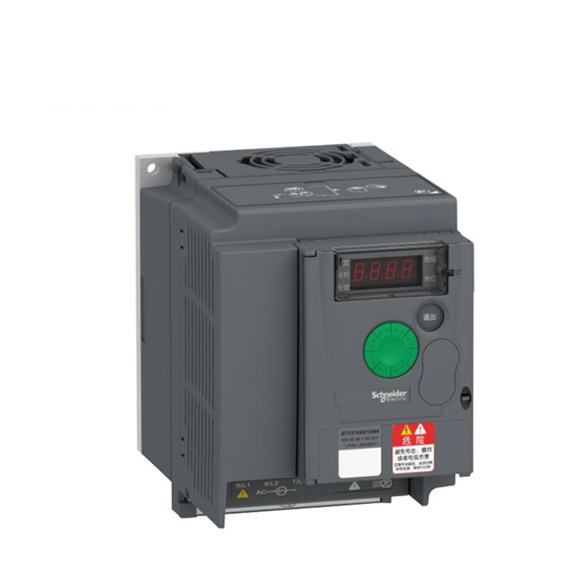

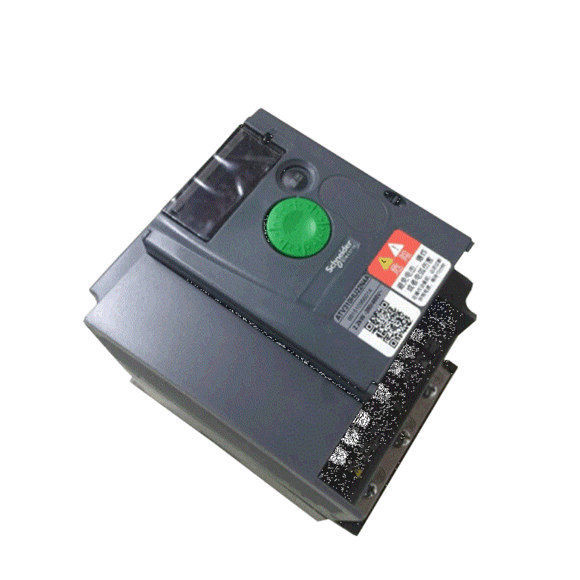

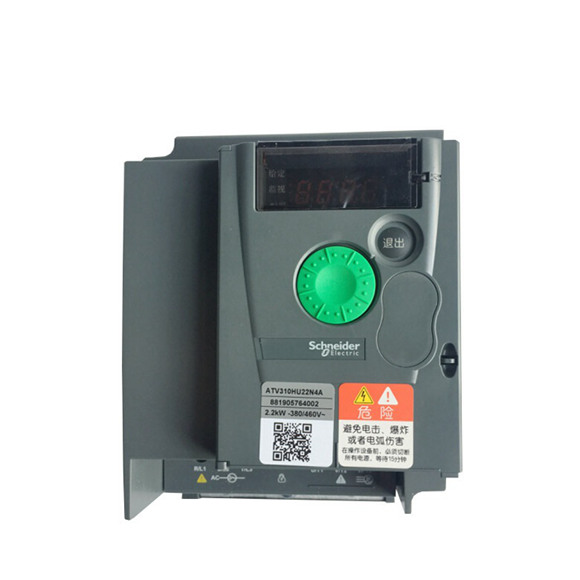

Unidade inversora Schneider VFD ATV31 0,37kW-11kW |
|
| gama de produto |
Altivar 31 |
|
| tipo de produto ou componente |
Acionamento de velocidade variável |
|
| destino do produto |
Motores assíncronos |
|
| aplicação específica do produto |
Máquina simples
Guia de fio |
|
| estilo de montagem |
Fechado |
|
| nome do componente |
ATV31 |
|
| Filtro EMC |
Integrado |
|
| tensão de alimentação |
380…500 V – 15…10% |
|
| frequência da fonte de alimentação |
50…60Hz – 5…5% |
|
| número de fases da rede |
3 fases |
|
| potência do motor kW |
5,5 kW |
|
| potência do motor hp |
7,5 cv |
|
| corrente de linha |
16,5 A 500 V 1 kA
21,9 A 380 V 1 kA |
|
| poder aparente |
15kVA |
|
| linha prospectiva máxima Isc |
22 kA |
|
| corrente de saída nominal |
14,3 A 4 kHz |
|
| corrente transitória máxima |
21,5 A por 60 s |
|
| dissipação de potência em W |
232 W em carga nominal |
|
| faixa de velocidade |
1…50 |
|
| sobretorque transitório |
150…170% do torque nominal do motor |
|
| perfil de controle de motor assíncrono |
Controle vetorial de fluxo sem sensor com sinal de controle do motor tipo PWM
Ajuste de fábrica: torque constante |
|
| número de entrada analógica |
3 |
|
| Grau de proteção IP |
IP55 |
|
| limite de tensão da fonte de alimentação |
323…550 V |
|
| limites de frequência da fonte de alimentação |
47,5…63 Hz |
|
| frequência de saída do inversor de velocidade |
0,5 a 500Hz |
|
| frequência de comutação nominal |
4kHz |
|
| frequência de comutação |
2 a 16 kHz ajustável |
|
| torque de frenagem |
<= 150% durante 60 s com resistor de frenagem
100% com resistor de frenagem continuamente
30% sem resistor de frenagem |
|
| ciclo de regulação |
Regulador PI de frequência |
|
| compensação de escorregamento do motor |
Ajustável
Automático qualquer que seja a carga
Suprimível |
|
| tensão de saída |
<= tensão de alimentação |
|
| conexão elétrica |
Al1, Al2, Al3, AOV, AOC, R1A, R1B, R1C, R2A, R2B, terminal LI1…LI6 2,5 mm² AWG 14
L1, L2, L3, U, V, W, PA, PB, PA/+, PC/- terminal 2,5 mm² AWG 14 |
|
| torque de aperto |
Al1, Al2, Al3, AOV, AOC, R1A, R1B, R1C, R2A, R2B, LI1…LI6: 0,6 Nm
L1, L2, L3, U, V, W, PA, PB, PA/+, PC/-: 0,8 Nm |
|
| isolamento |
Elétrica entre potência e controle |
|
| fornecer |
Alimentação interna para entradas lógicas 19…30 V, <100 mA proteção contra sobrecarga
Alimentação interna para entradas lógicas 19…30 V, <100 mA proteção contra curto-circuito
Alimentação interna para potenciômetro de referência 10…10,8 V, <10 mA proteção contra sobrecarga
Alimentação interna para potenciômetro de referência 10…10,8 V, <10 mA proteção contra curto-circuito |
|
| tipo de entrada analógica |
Corrente configurável AI3 0…20 mA, impedância: 250 Ohm
Tensão configurável AI1 0…10 V, tensão de entrada 30 V máx., impedância: 30.000 Ohm
Tensão configurável AI2 +/- 10 V, tensão de entrada 30 V máx., impedância: 30.000 Ohm |
|
| tempo de amostragem de entrada |
LI1…LI6: 4 ms discreto
AI1, AI2, AI3: 8 ms analógico |
|
| tempo de resposta de saída |
AOV, AOC 8 ms para analógico
R1A, R1B, R1C, R2A, R2B 8 ms para discreto |
|
| erro de linearidade |
+/- 0,2% para produção |
|
| número de saída analógica |
2 |
|
| tipo de saída analógica |
Corrente configurável AOC: 0…20 mA, impedância: 800 Ohm, resolução: 8 bits
Tensão configurável AOV: 0…10 V, impedância: 470 Ohm, resolução: 8 bits |
|
| lógica de entrada discreta |
Lógica positiva (fonte) (LI1…LI6), < 5 V (estado 0), > 11 V (estado 1)
Entrada lógica não cabeada (LI1…LI4), < 13 V (estado 1)
Lógica negativa (fonte) (LI1…LI6), > 19 V (estado 0) |
|
| número de saída discreta |
2 |
|
| tipo de saída discreta |
Lógica de relé configurável: (R1A, R1B, R1C) 1 NA + 1 NF – 100.000 ciclos
Lógica de relé configurável: (R2A, R2B) NC – 100.000 ciclos |
|
| corrente de comutação mínima |
10 mA 5 V CC R1-R2 |
|
| corrente máxima de comutação |
2 A a 250 V CA em carga indutiva – cos phi = 0,4 – L/R = 7 ms (R1-R2)
2 A a 30 V CC em carga indutiva – cos phi = 0,4 – L/R = 7 ms (R1-R2)
5 A a 250 V CA em carga resistiva – cos phi = 1 – L/R = 0 ms (R1-R2)
5 A a 30 V CC em carga resistiva – cos phi = 1 – L/R = 0 ms (R1-R2) |
|
| número de entrada discreto |
6 |
|
| tipo de entrada discreta |
(LI1…LI6) programável em 24 V, 0…100 mA para PLC, impedância: 3500 Ohm |
|
| rampas de aceleração e desaceleração |
S, U ou
Linear personalizado ajustável separadamente de 0,1 a 999,9 s |
|
| freando até parar |
Por injeção DC |
|
| tipo de proteção |
Quebras de fase de entrada: inversor
Circuitos de segurança contra sobretensão e subtensão da alimentação de linha: inversor
Função de segurança contra perda de fase de alimentação de linha, para alimentação trifásica:
inversor Quebras de fase do motor: inversor
Sobrecorrente entre fases de saída e terra (somente na energização): inversor
Proteção contra superaquecimento: inversor
Curto-circuito entre fases do motor: inversor
Proteção térmica: motor |
|
| resistência de isolamento |
>= 500 mOhm 500 V CC por 1 minuto |
|
| sinalização local |
Tensão da unidade de 1 LED (vermelho):
Quatro unidades de exibição de 7 segmentosStatus do barramento CANopen: |
|
| constante de tempo |
5 ms para mudança de referência |
|
| resolução de frequência |
Unidade de exibição: 0,1 Hz
Entrada analógica: 0,1…100 Hz |
|
| protocolo de porta de comunicação |
Modbus
CANopen |
|
| tipo de conector |
1 RJ45 para CANopen via adaptador VW3 CANTAP2
1 RJ45 para Modbus |
|
| interface física |
Link serial multiponto RS485 para Modbus |
|
| quadro de transmissão |
UTR para Modbus |
|
| taxa de transmissão |
10, 20, 50, 125, 250, 500 kbps ou 1 Mbps para CANopen via adaptador VW3 CANTAP2
4800, 9600 ou 19200 bps para Modbus |
|
| número de endereços |
1…127 para CANopen via adaptador VW3 CANTAP2
1…247 para Modbus |
|
| número de unidade |
127 para CANopen via adaptador VW3 CANTAP2
31 para Modbus |
|
| marcação |
CE |
|
| posição de operação |
Vertical +/- 10 graus |
|
| peso líquido |
23,6kg |
|
