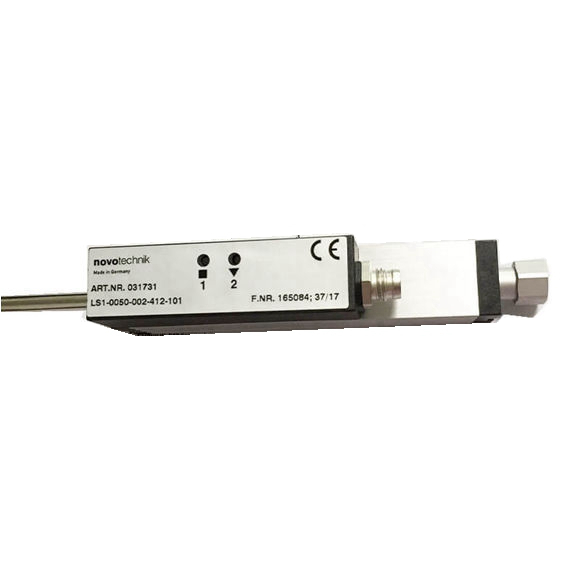

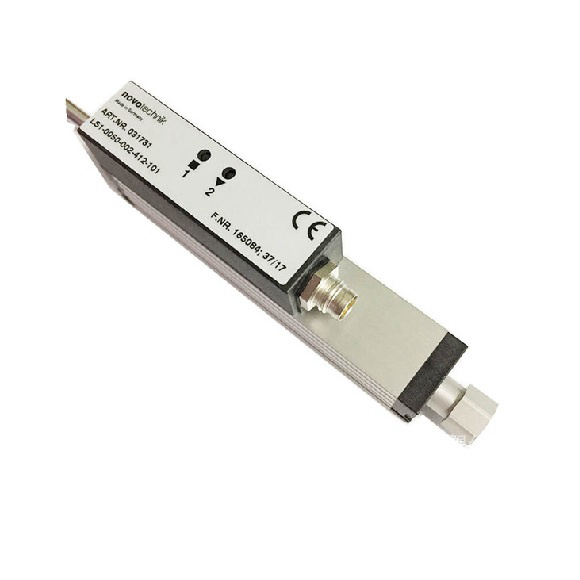

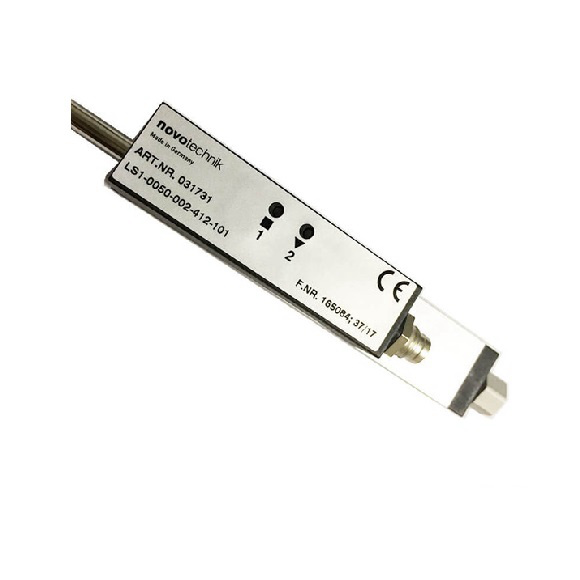

| Oznake tipa |
LS1 0025 |
LS1 0050 |
LS1 0075 |
LS1 0100 |
LS1 0150 |
LS1 0200 |
|
| Električni mjerni raspon |
25 |
50 |
75 |
100 |
150 |
200 |
mm |
| Apsolutna linearnost |
<± 0,1 |
<± 0,15 |
|
|
|
|
% FS |
| Tolerancija elektrana. nulta točka |
± 0,5 |
|
|
|
|
|
mm |
| Izlazni napon ili struja |
0,1 ... 10 VDC (po opterećenju 470 kω) dozvoljeno opterećenje> 10 kω 10. 0,1 VDC (po opterećenju 470 kω) dozvoljeno opterećenje> 10 kω
4. 20 mA (opterećenje <500 ω) 20. 4 mA (opterećenje <500 ω) |
|
|
|
|
|
|
| Unutarnji otpor naponskog izlaza |
120 |
Ω |
|
|
|
|
|
| Izlazni, otporan na kratkog spoja |
protiv opskrbe max. 30 VDC i GND (trajno) |
|
|
|
|
|
|
| Brzina ažuriranja |
režim velike brzine> 950; Način niske brzine> 50 |
Hz |
|
|
|
|
|
| Ponovljivost |
Režim velike brzine <10 mv, tipičan <3 mv matični režim brzine <5 mv, tipičan <2 MV režim velike brzine <16 μA, tipičan <5 μA manji način rada <8 μA, tipičan <3 μA |
MV MV
μA μA |
|
|
|
|
|
| Napon napajanja |
16 ... 30 |
VDC |
|
|
|
|
|
| Napon napajanja Ripple |
Maks. 10 |
% VSS |
|
|
|
|
|
| Odvod snage bez opterećenja |
<1 |
W |
|
|
|
|
|
| Koeficijent temperature |
<50 |
PPM / K |
|
|
|
|
|
| Zaštita od prenapona |
<40 (trajno) |
VDC |
|
|
|
|
|
| Zaštita od polariteta |
do Umaxa |
|
|
|
|
|
VDC |
| Otpor izolacije (500 VDC) |
> 10 |
|
|
|
|
|
Mω |
| Mehanički podaci |
|
|
|
|
|
|
|
| Dužina tijela (dimenzija A) |
63 |
88 |
113 |
138 |
188 |
238 |
+1 mm |
| Mehanički hod (dimenzija b) |
30 |
55 |
80 |
105 |
155 |
205 |
± 1,5 mm |
| Težina cca. sa kablom |
140 |
160 |
170 |
190 |
220 |
260 |
g |
| sa priključkom |
86 |
107 |
132 |
150 |
190 |
230 |
g |
| Radna snaga (horizontalna) |
≤ 0,3 |
|
|
|
|
|
N |
| Mobilnost spajanja lopte |
± 1 mm paralelni pomak, ± 2,5 ° ugalj |
|
|
|
|
|
|
| Maksimalni dozvoljeni zatezni moment za pričvršćivanje vijaka |
140 |
NCM |
|
|
|
|
|
|
Podaci o okolišu |
|
|
|
|
|
|
|
| Raspon radne temperature |
-40 ... + 85 sa konektorom
-30 ... + 100 sa kablom |
° C
° C |
|
|
|
|
|
| Raspon radne vlage |
0 ... 95 (bez kondenzacije) |
% RH |
|
|
|
|
|
| Šok po din IEC |
100 (11 ms) (pojedinačni hit) |
g |
|
|
|
|
|
| Vibracija po din IEC |
20 (10 ... 2000 Hz, amax = 0,75 mm) |
g |
|
|
|
|
|
| Klasa zaštite |
IP 40 DIN EN 60529 |
|
|
|
|
|
|
| Brzina podešavanja maks. |
5 |
m / s |
|
|
|
|
|
| Brzina ubrzanja maks. |
5 |
g |
|
|
|
|
|
| Život |
> 100 × 106 |
pokreti |
|
|
|
|
|
| MTTF (ISO 13849-1,
Metoda brojanja dijelova, W / O opterećenje) |
24 |
godina |
|
|
|
|
|
