| Položka |

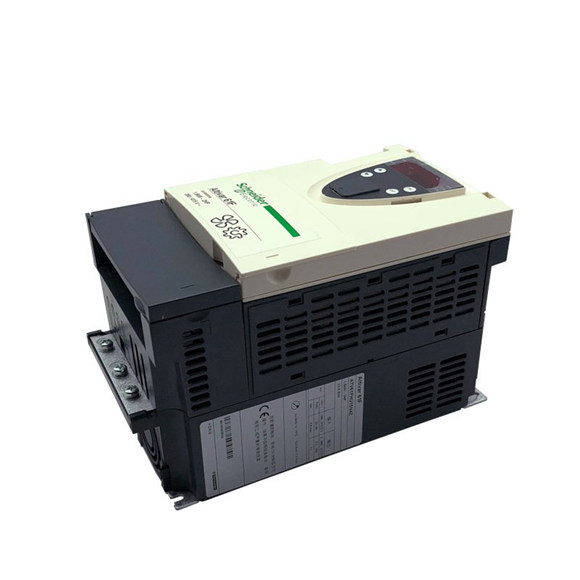

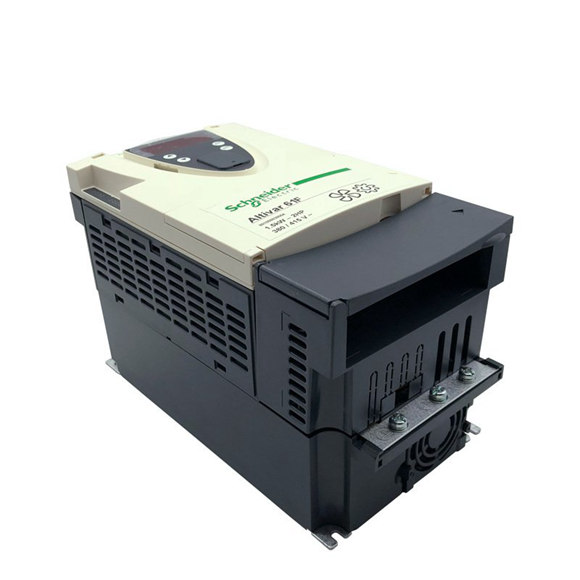

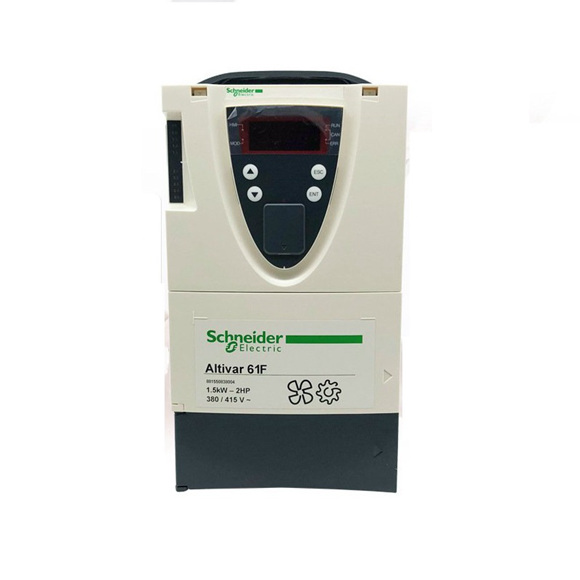

Schneider VFD Inverter Drive ATV61F Série 0,75-250 kW |
|
| Rozsah produktu |
Altivar 61 |
|
| Typ produktu nebo komponenty |
Variabilní rychlost |
|
| Aplikace specifická pro produkt |
Čerpání a ventilační stroj |
|
| Název komponenty |
ATV61 |
|
| Motor Power KW |
110 kW, 3 fáze při 690 V
90 kW, 3 fáze při 500 V |
|
| Motor Power HP |
125 HP, 3 fáze při 575 V |
|
| Napětí napájení |
500… 690 V - 15… 10 % |
|
| Nabídka Počet fází |
3 fáze |
|
| linka proud |
113 A pro 600 V 3 fáze 90 kW / 125 hp
117 a pro 690 V 3 fáze 90 kW / 125 hp
128 a pro 500 V 3 fáze 90 kW / 125 hp |
|
| EMC filtr |
Filtr EMC úrovně 3 |
|
| varianta |
Nízkopěťový pohon pro motory středního napětí |
|
| styl sestavy |
S chladičem |
|
| Maximální prospektivní linka ISC |
22 Ka pro 3 fáze |
|
| Maximální přechodný proud |
163.2 A po dobu 60 s, 3 fáze |
|
| nominální přepínací frekvence |
2,5 kHz |
|
| Přepínání frekvence |
2,5… 4,9 kHz nastavitelné
2,5… 4,9 kHz s faktorem snižování |
|
| Asynchronní ovládání motoru |
Řízení vektoru toku bez senzoru, standardní
poměr napětí/kmitočtu - úspora energie, kvadratický poměr U/F
napětí/frekvence, 5 bodů
napětí/frekvence, 2 body |
|
| synchronní profil řízení motoru |
Řízení vektoru bez senzoru, standardu |
|
| Protokol komunikačního portu |
Modbus
Canopen |
|
| Typ polarizace |
Žádná impedance pro Modbus |
|
| Oplánová karta |
Komunikační karta pro komunikační kartu Apogee FLN
pro komunikační kartu BACNET
pro řadič CC-Link
Inside Programmable Card
Communication Card pro komunikační kartu DeViceNet
pro ethernet/IP
Communication Card pro fipio
I/O Prodlužovací karta
pro interbus-S
Komunikační karta pro lonworks
Communication Card pro Modbus Plus Card pro Modbus Kartu pro Modbus/Undib Card Card pro Modbus/UnIb Card Card pro Modbus/UnIb Card Card pro Modbus/
Undibus Card Card pro Modbus
/Undibus
Card Card pro Modbus/UnIb Card Card pro Modbus/Undibus Card Card pro Modbus/
UnIb Card
Card pro Modbus/UNIBUS CARTS
Komunikační karta pro PROFIBUS DP V1 |
|
| cíl produktu |
Asynchronní motory
Synchronní motory |
|
| limity napájecího napětí |
425… 759 v |
|
| Frekvence napájení |
50… 60 Hz - 5… 5 % |
|
| Frekvenční limity napájení |
47,5… 63 Hz |
|
| kontinuální výstupní proud |
125 A při 2,5 kHz, 575 V - 3 fáze
125 A při 2,5 kHz, 690 V - 3 fáze
136 A při 2,5 kHz, 500 V - 3 fáze |
|
| výstupní frekvence |
0,1… 500 Hz |
|
| rozsah rychlosti |
1… 100 v režimu s otevřenou smyčkou, bez rychlosti zpětné vazby |
|
| Přesnost rychlosti |
+/- 10 % nominálního skluzu 0,2 TN do TN bez rychlosti zpětné vazby |
|
| přesnost točivého momentu |
+/- 15 % v režimu open-loop, bez zpětné vazby rychlosti |
|
| Přechodný překódování |
130 % nominálního motoru motoru +/- 10 % po dobu 60 s |
|
| brzdový točivý moment |
<= 125 % s brzdovým rezistorem
30 % bez brzdění |
|
| Regulační smyčka |
Frekvenční PI regulátor |
|
| Kompenzace motorového skluzu |
Nastavitelné
automatické zatížení, které
k dispozici v poměru napětí/frekvence (2 nebo 5 bodů)
není |
|
| diagnostický |
1 LED (červené) pohonné napětí: |
|
| výstupní napětí |
<= napětí napájení |
|
| Elektrická izolace |
Mezi terminály napájení a kontroly |
|
| Typ kabelu pro montáž v krytu |
With an IP21 or an IP31 kit: 3 wire(s)IEC cable at 40 °C, copper 70 °C / PVC
With UL Type 1 kit: 3 wire(s)UL 508 cable at 40 °C, copper 75 °C / PVC
Without mounting kit: 1 wire(s)IEC cable at 45 °C, copper 70 °C / PVC
Without mounting kit: 1 wire(s)IEC Kabel při 45 ° C, měď 90 ° C / xlpe / EPR |
|
| elektrické připojení |
Terminál 2,5 mm² / AWG 14 (AI1-/ AI1+, AI2, AO1, R1A, R1B, R1C, R2A, R2B, LI1… LI6, PWR)
Terminál 2 x 120 mm² /2 x 250 kcmil (L1/R, L2/S, L3/T, U/T1, V/T2, W/T3)
terminál 120 mm² / 250 kcmil (PA, Pb)
Terminál 2 x 120 mm² /2 x 250 kcmil (PC/-, PA/+) |
|
| Utahování točivého momentu |
0,6 nm (AI1-/AI1+, AI2, AO1, R1A, R1B, R1A, R2A, R2B, LI1… LI6, PWR)
24 nm, 212 lb.in (L1/R, L2/S, L3/T, U/T1, V/T2, W/T3) 24 nm,
LB, PB)
212 lb.in (PC/-, PA/+) |
|
| zásobování |
Interní napájení pro referenční potenciometr (1 až 10 Kohm): 10,5 V DC, +/- 5 %, <10 Ma s přetížením a zkratovým ochranou
Vnitřní napájení: 24 V DC (21… 27 V), <200 mA s přetížením a zkratovou ochranou
vnější napájení: 24 V DC (19… 30 V) |
|
| Analogové vstupní číslo |
2 |
|
| Analogový typ vstupu |
AI1-/AL1 + Bipolární diferenciální napětí: +/- 10 V DC 24 V Max, rozlišení 11 bitů + znaménko
Ai2 softwarově konfigurovatelné proud: 0… 20 Ma, impedance: 242 ohm, rozlišení 11 bitů
Ai2 softwarově konfigurovatelné napětí: 0… 10 V DC 24 V Max |
|
| doba vzorkování |
2 ms +/- 0,5 ms (AI1-/AL1 +)- analogový vstup
2 ms +/- 0,5 ms (Al2)- analogový vstup
2 ms +/- 0,5 ms (ao1)- analogový výstup
2 ms +/- 0,5 ms (li1… li5)- diskrétní vstup 2 ms +/- 0,5 ms (li6) (li6) (Li6)
(Li6) (Li6) (Li6)- diskrétní vstup- diskrétní vstup- diskrétní vstup- diskrétní vstup- diskrétní vstup- diskrétní vstup- diskrétní vstup |
|
| Absolutní přesnost přesnosti |
+/- 0,6 % (AI1-/AL1 +) pro změnu teploty 60 ° C
+/- 0,6 % (AI2) pro změnu teploty 60 ° C
+/- 1 % (AO1) pro teplotní změnu 60 ° C 60 ° C |
|
| Chyba linearity |
+/- 0,15 % maximální hodnoty (AI1-/AL1 +)
+/- 0,15 % maximální hodnoty (AI2)
+/- 0,2 % (AO1) |
|
| Analogové výstupní číslo |
1 |
|
| Analogový typ výstupu |
AO1 softwarově konfigurovatelný proud, analogový výstupní rozsah 0… 20 mA, impedance: 500 ohm, rozlišení 10 bitů
AO1 softwarově konfigurovatelné napětí, analogový výstupní rozsah 0… 10 V DC, impedance: 470 ohm, rozlišení 10 bitů
Ao1 software logické výstup 10 v, 20 ma |
|
| diskrétní výstupní číslo |
2 |
|
| Typ diskrétního výstupu |
Konfigurovatelná reléová logika: (R1A, R1B, R1C) NO/NC - 100 000 cyklů
Konfigurovatelná reléová logika: (R2A, R2B) Ne - 100 000 cyklů |
|
| Maximální doba odezvy |
<= 100 ms v STO (bezpečný točivý moment)
R1A, R1B, R1C <= 7 ms, tolerance +/- 0,5 ms
R2A, R2B <= 7 ms, tolerance +/- 0,5 ms |
|
| Minimální přepínací proud |
3 Ma při 24 V DC pro konfigurovatelnou reléovou logiku |
|
| Maximální přepínací proud |
R1, R2: 2 A at 250 V AC inductive load, cos phi = 0.4 and L/R = 7 ms
R1, R2: 2 A at 30 V DC inductive load, cos phi = 0.4 and L/R = 7 ms
R1, R2: 5 A at 250 V AC resistive load, cos phi = 1 and L/R = 0 ms
R1, R2: 5 A at 30 V DC resistive load, cos phi = 1 and L/R = 0 ms |
|
| diskrétní vstupní číslo |
7 |
|
| diskrétní typ vstupu |
Programovatelné (li1… li5) 24 V DC (<= 30 V), s plc 1-3500 ohm
přepínač-konfigurovatelný (li6) 24 V dc (<= 30 V), s úrovní 1 plc-3500 ohm
přepínač-konfigurovatelný PTC sonda (li6) 0… 6 sondy (<= 30 V)-1500 OHM OHM
OHM OHM OHM OHM OHM (<= 30 V) |
|
| diskrétní vstupní logika |
Negativní logika (dřez) (li1… li5),> 16 V (stav 0), <10 V (stav 1)
pozitivní logika (zdroj) (li1… li5), <5 V (stav 0),> 11 V (stav 1)
negativní logika (lišta) (Li6), pokud je nakonfigurován jako logický vstup,> 16 V (stav 0), <10
V (stav 1) pozitivní logika (LI6), pokud je nakonfigurován jako logický vstup,> 11 V (stav 1) |
|
| Rampy zrychlení a zpomalení |
Automatická adaptace rampy, pokud je brzdová kapacita překročena, pomocí rezistorů
S, U nebo přizpůsobeného
lineárního nastavitelného samostatně od 0,01 do 9000 s |
|
| brzdění zastavit |
Injekcí DC |
|
| typ ochrany |
Proti překročení rychlosti omezení: pohon
proti ztrátě vstupní fáze:
Rozbití pohonu na řídicím obvodu:
Přestávka vstupní fáze vstupního pohonu: Pohon
Přepětí napájení:
Přívod pohonu Potvor:
Přepnutí pohonu mezi fázemi výstupu a Země:
Přehřátí pohonu: Přehřátí pohonu: Pohon Přepětí
motoru: Motor
Motor Motor motoru: Motor Motor motoru: Motor Motor
:
Thermal Protishova
motoru KOTOROVÁ KOTOROVÁ KOMITOROVÁ KOTOR MOTOROVÁ
PROTŘÍZENÍ
VÝMĚNY motoru Motor Motor Motor. |
|
| Izolační odpor |
> 1 Mohm 500 V DC po dobu 1 minuty na Zemi |
|
| Frekvenční rozlišení |
Analogový vstup: 0,024/50 Hz
Displeje: 0,1 Hz |
|
| Typ konektoru |
1 RJ45 (na přední straně) pro Modbus
1 RJ45 (na terminálu) pro Modbus
Male Sub-D 9 na RJ45 pro Canopen |
|
| fyzické rozhraní |
2-vodidlo Rs 485 pro Modbus |
|
| přenosový rámec |
RTU pro Modbus |
|
| Rychlost přenosu |
4800 bps, 9600 bps, 19200 bps, 38,4 kbps pro Modbus na terminálu
9600 bps, 19200 bps pro Modbus na přední straně
20 kbps, 50 kbps, 125 kbps, 250 kbps, 500 kbps, 1 mbps pro opláštění |
|
| formát dat |
8 bitů, 1 zastávka, dokonce i parita pro Modbus na přední straně
8 bitů, liché nebo žádné konfigurovatelné parity pro Modbus na terminálu |
|
| počet adres |
1… 127 pro Canopen
1… 247 pro Modbus |
|
| metoda přístupu |
Otrokářský canpen |
|
| označení |
CE |
|
| provozní pozice |
Vertikální +/- 10 stupňů |
|
| Čistá hmotnost |
116 kg |
|
| šířka |
340 mm |
|
| výška |
1190 mm |
|
| hloubka |
377 mm |
|
