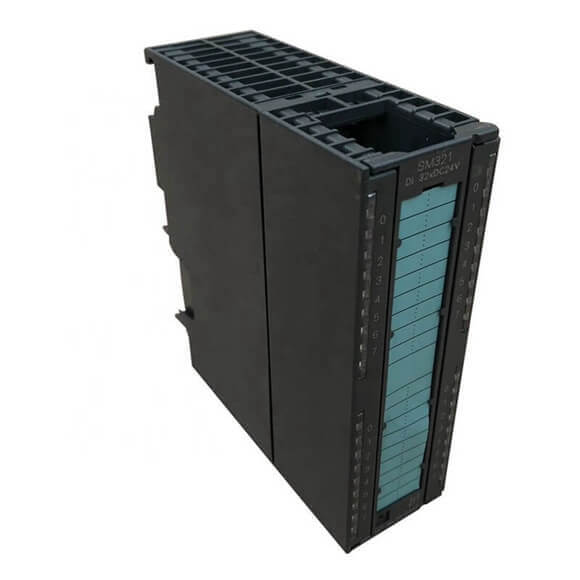

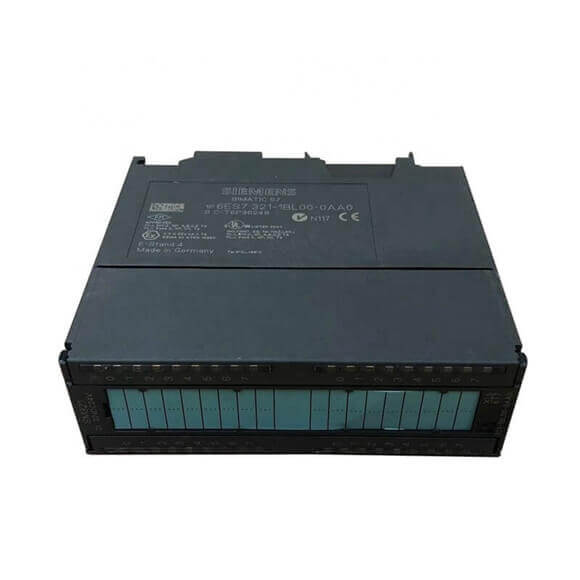

| Artikelnummer |

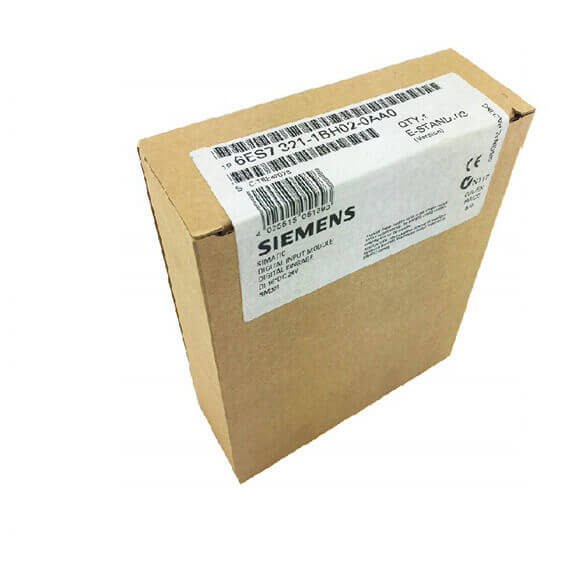

6ES7321-1BH02-0AA0 |
6ES7321-1BH50-0AA0 |
6ES7321-1BL00-0AA0 |
6ES7321-1BP00-0AA0 |
6ES7321-1BH10-0AA0 |
|
SM321, 16DI, DC24V |
SM321, 16DI, DC24V, Kildeindgang |
SM321, 32DI, DC24V |
SM321, 64 DI, DC 24V, 3MS, P/M-aflæsning |
SM321,16DI,DC24V, 0,05ms Indgangsforsinkelse. |
| Forsyningsspænding |
|
|
|
|
|
| Belastningsspænding L+ |
|
|
|
|
|
|
● Nominel værdi (DC) |
24 V |
24 V |
24 V |
24 V |
24 V |
|
● tilladt område, nedre grænse (DC) |
20,4 V |
20,4 V |
20,4 V |
|
20,4 V |
|
● tilladt område, øvre grænse (DC) |
28,8 V |
28,8 V |
28,8 V |
|
28,8 V |
|
● Beskyttelse mod omvendt polaritet |
|
|
|
Ja |
|
| Indgangsstrøm |
|
|
|
|
|
| fra backplane bus 5 V DC, max. |
10 mA |
10 mA |
15 mA |
100 mA |
110 mA |
| Strømtab |
|
|
|
|
|
| Strømtab, typ. |
3,5 W |
3,5 W |
6,5 W |
7 W |
3,8 W |
| Digitale indgange |
|
|
|
|
|
| Antal digitale indgange |
16 |
16 |
32 |
64 |
16 |
| Indgangskarakteristikkurve i overensstemmelse med IEC 61131, type 1 |
Ja |
Ja |
Ja |
Ja |
Ja |
| Antal samtidigt kontrollerbare indgange |
|
|
|
|
|
| alle monteringspositioner |
|
|
|
|
|
|
— op til 40 °C, max. |
|
|
|
64 |
|
|
— op til 60 °C, maks. |
|
|
|
32 |
|
| vandret montering |
|
|
|
|
|
|
— op til 40 °C, max. |
16 |
16 |
32 |
64 |
16 |
|
— op til 60 °C, maks. |
16 |
16 |
16 |
32 |
16 |
| lodret installation |
|
|
|
|
|
|
— op til 40 °C, max. |
16 |
16 |
32 |
32 |
16 |
| Indgangsspænding |
|
|
|
|
|
|
● Type af indgangsspænding |
DC |
DC |
DC |
DC |
DC |
|
● Nominel værdi (DC) |
24 V |
24 V |
24 V |
24 V |
24 V |
|
● for signal '0' |
-30 til +5 V |
-5 til +30V |
-30 til +5 V |
-30 til +5 V |
-30 til +5 V |
|
● for signal '1' |
13 til 30V |
-13 til -30V |
13 til 30V |
13 til 30V |
13 til 30V |
| Indgangsstrøm |
|
|
|
|
|
|
● for signal '1', typ. |
7 mA |
7 mA |
7 mA |
4,2 mA |
7 mA |
| Indgangsforsinkelse (for nominel værdi af indgangsspænding) |
|
|
|
|
|
| til standardindgange |
|
|
|
|
|
|
— kan parametreres |
Ingen |
Ingen |
Ingen |
Ingen |
Ingen |
|
— Nominel værdi |
|
|
|
4,2 ms |
|
|
— ved '0' til '1', min. |
1,2 ms |
1,2 ms |
1,2 ms |
1,2 ms |
25 µs |
|
— ved '0' til '1', maks. |
4,8 ms |
4,8 ms |
4,8 ms |
4,8 ms |
75 µs |
|
— ved '1' til '0', min. |
1,2 ms |
1,2 ms |
1,2 ms |
1,2 ms |
25 µs |
|
— ved '1' til '0', maks. |
4,8 ms |
4,8 ms |
4,8 ms |
4,8 ms |
75 µs |
| Kabellængde |
|
|
|
|
|
|
● afskærmet, max. |
1 000 m |
1 000 m |
1 000 m |
1 000 m |
1 000 m |
|
● uskærmet, max. |
600 m |
600 m |
600 m |
600 m |
600 m |
| Encoder |
|
|
|
|
|
| Tilslutbare indkodere |
|
|
|
|
|
|
● 2-leder sensor |
Ja |
Ja |
Ja |
Ingen |
Ja |
|
— tilladt hvilestrøm (2-leder sensor), max. |
1,5 mA |
1,5 mA |
1,5 mA |
|
1,5 mA |
| Afbryder/diagnostik/statusinformation |
|
|
|
|
|
| Alarmer |
Ingen |
Ingen |
Ingen |
Ingen |
Ingen |
| Diagnostisk funktion |
Ingen |
Ingen |
Ingen |
Ingen |
Ingen |
| Alarmer |
|
|
|
|
|
|
● Diagnostisk alarm |
Ingen |
Ingen |
Ingen |
Ingen |
Ingen |
|
● Hardwareafbrydelse |
Ingen |
Ingen |
Ingen |
Ingen |
Ingen |
| Diagnoser |
|
|
|
|
|
|
● Diagnostisk information kan læses |
|
|
|
Ingen |
|
|
● Trådbrud |
|
|
|
Ingen |
|
| Diagnostik indikation LED |
|
|
|
|
|
|
● Gruppefejl SF (rød) |
|
|
|
Ingen |
|
|
● Statusindikator digital indgang (grøn) |
Ja |
Ja |
Ja |
Ja |
Ja |
|
● Encoderforsyning Vs (grøn) |
|
|
|
Ingen |
|
| Potentiel adskillelse |
|
|
|
|
|
| Potentielle adskillelse digitale indgange |
|
|
|
|
|
|
● mellem kanalerne |
Ingen |
Ingen |
Ingen |
Ingen |
Ingen |
|
● mellem kanalerne, i grupper af |
16 |
16 |
16 |
16 |
16 |
|
● mellem kanalerne og backplane-bussen |
Ja; Optokobler |
Ja; Optokobler |
Ja; Optokobler |
Ja; Optokobler |
Ja; Optokobler |
| Isolation |
|
|
|
|
|
| Isolation testet med |
500 V DC |
500 V DC |
500 V DC |
500 V DC |
500 V DC |
| Tilslutningsmetode |
|
|
|
|
|
| påkrævet frontstik |
20-benet |
20-benet |
40-benet |
Kabel: 6ES7392-4Bxx0-0AA0 klemrækker: 6ES7392-1xN00-0AA0 |
20-benet |
| Dimensioner |
|
|
|
|
|
| Bredde |
40 mm |
40 mm |
40 mm |
40 mm |
40 mm |
| Højde |
125 mm |
125 mm |
125 mm |
125 mm |
125 mm |
| Dybde |
120 mm |
120 mm |
120 mm |
112 mm |
120 mm |
| Vægte |
|
|
|
|
|
| Vægt, ca. |
200 g |
200 g |
260 g |
230 g |
200 g |
