| Número do artigo |

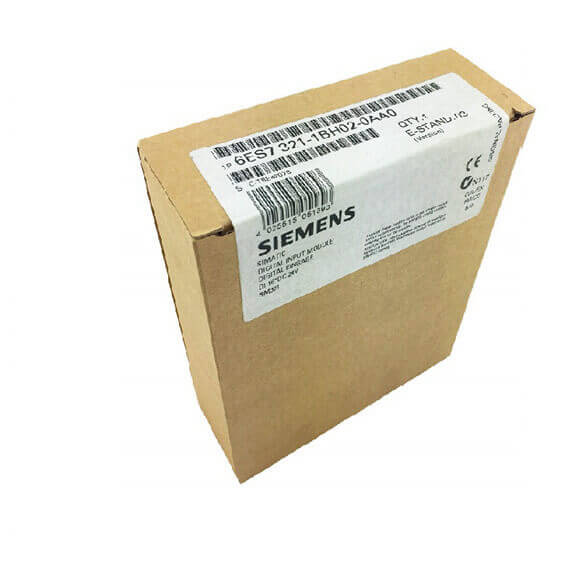

6ES7321-1BH02-0AA0 |
6ES7321-1BH50-0AA0 |

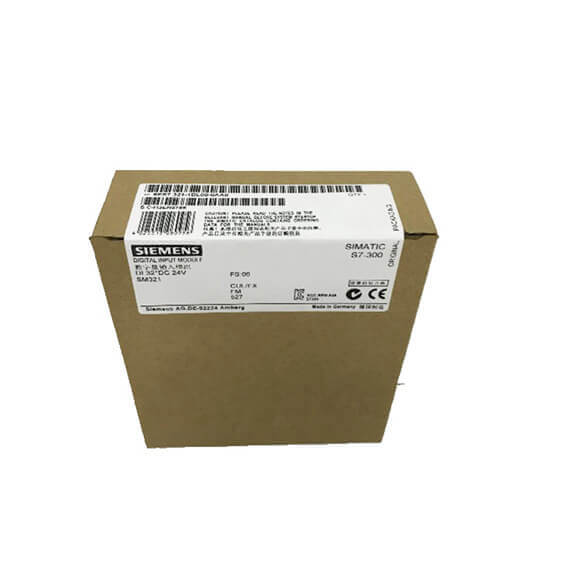

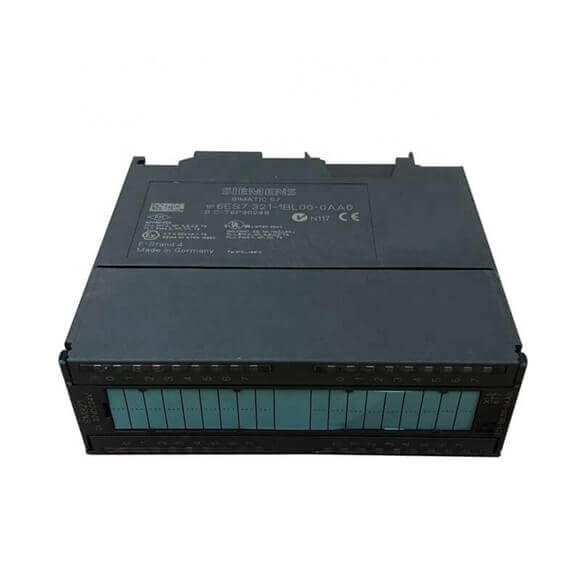

6ES7321-1BL00-0AA0 |
6ES7321-1BP00-0AA0 |
6ES7321-1BH10-0AA0 |
|
SM321, 16DI, DC24V |
SM321, 16DI, DC24V, entrada de fonte |

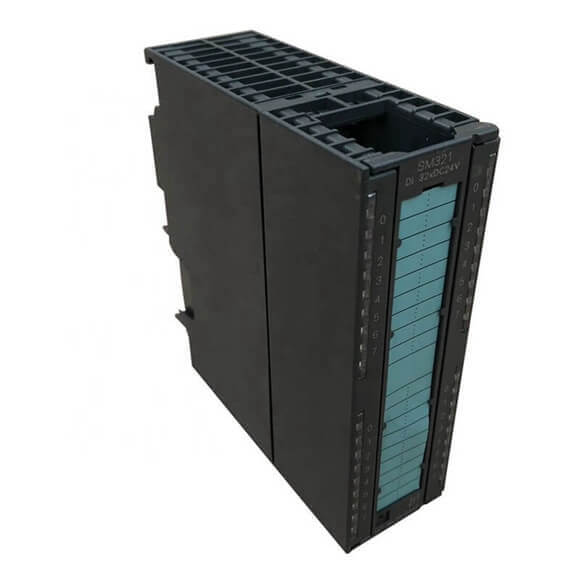

SM321, 32DI, DC24V |
SM321, 64 DI, DC 24V, 3MS, leitura P/M |
SM321,16DI,DC24V, atraso de entrada de 0,05ms. |
| Tensão de alimentação |
|
|
|
|
|
| Tensão de carga L+ |
|
|
|
|
|
|
● Valor nominal (DC) |
24 V |
24 V |
24 V |
24 V |
24 V |
|
● faixa permitida, limite inferior (DC) |
20,4 V |
20,4 V |
20,4 V |
|
20,4 V |
|
● faixa permitida, limite superior (DC) |
28,8V |
28,8V |
28,8V |
|
28,8V |
|
● Proteção contra polaridade reversa |
|
|
|
Sim |
|
| Corrente de entrada |
|
|
|
|
|
| do barramento do backplane 5 V DC, máx. |
10 mA |
10 mA |
15 mA |
100 mA |
110 mA |
| Perda de energia |
|
|
|
|
|
| Perda de energia, tipo. |
3,5W |
3,5W |
6,5 W |
7W |
3,8 W |
| Entradas digitais |
|
|
|
|
|
| Número de entradas digitais |
16 |
16 |
32 |
64 |
16 |
| Curva característica de entrada de acordo com IEC 61131, tipo 1 |
Sim |
Sim |
Sim |
Sim |
Sim |
| Número de entradas controláveis simultaneamente |
|
|
|
|
|
| todas as posições de montagem |
|
|
|
|
|
|
— até 40 °C, máx. |
|
|
|
64 |
|
|
— até 60 °C, máx. |
|
|
|
32 |
|
| instalação horizontal |
|
|
|
|
|
|
— até 40 °C, máx. |
16 |
16 |
32 |
64 |
16 |
|
— até 60 °C, máx. |
16 |
16 |
16 |
32 |
16 |
| instalação vertical |
|
|
|
|
|
|
— até 40 °C, máx. |
16 |
16 |
32 |
32 |
16 |
| Tensão de entrada |
|
|
|
|
|
|
● Tipo de tensão de entrada |
CC |
CC |
CC |
CC |
CC |
|
● Valor nominal (DC) |
24 V |
24 V |
24 V |
24 V |
24V |
|
● para sinal '0' |
-30 a +5V |
-5 a +30V |
-30 a +5V |
-30 a +5V |
-30 a +5V |
|
● para sinal '1' |
13 a 30V |
-13 a -30V |
13 a 30V |
13 a 30V |
13 a 30V |
| Corrente de entrada |
|
|
|
|
|
|
● para sinal '1', tip. |
7 mA |
7 mA |
7 mA |
4,2 mA |
7 mA |
| Atraso de entrada (para valor nominal da tensão de entrada) |
|
|
|
|
|
| para entradas padrão |
|
|
|
|
|
|
- parametrizável |
Não |
Não |
Não |
Não |
Não |
|
— Valor nominal |
|
|
|
4,2ms |
|
|
— em '0' a '1', mín. |
1,2ms |
1,2ms |
1,2ms |
1,2ms |
25 µs |
|
— de '0' a '1', máx. |
4,8ms |
4,8ms |
4,8ms |
4,8ms |
75 µs |
|
— em '1' a '0', mín. |
1,2ms |
1,2ms |
1,2ms |
1,2ms |
25 µs |
|
— em '1' a '0', máx. |
4,8ms |
4,8ms |
4,8ms |
4,8ms |
75 µs |
| Comprimento do cabo |
|
|
|
|
|
|
● blindado, máx. |
1.000 metros |
1.000 metros |
1.000 metros |
1.000 metros |
1.000 metros |
|
● sem blindagem, máx. |
600 metros |
600 metros |
600 metros |
600 metros |
600 metros |
| Codificador |
|
|
|
|
|
| Codificadores conectáveis |
|
|
|
|
|
|
● Sensor de 2 fios |
Sim |
Sim |
Sim |
Não |
Sim |
|
— corrente quiescente admissível (sensor de 2 fios), máx. |
1,5 mA |
1,5 mA |
1,5 mA |
|
1,5 mA |
| Informações sobre interrupções/diagnósticos/status |
|
|
|
|
|
| Alarmes |
Não |
Não |
Não |
Não |
Não |
| Função de diagnóstico |
Não |
Não |
Não |
Não |
Não |
| Alarmes |
|
|
|
|
|
|
● Alarme de diagnóstico |
Não |
Não |
Não |
Não |
Não |
|
● Interrupção de hardware |
Não |
Não |
Não |
Não |
Não |
| Diagnósticos |
|
|
|
|
|
|
● Informações de diagnóstico legíveis |
|
|
|
Não |
|
|
● Quebra de fio |
|
|
|
Não |
|
| LED de indicação de diagnóstico |
|
|
|
|
|
|
● Erro de grupo SF (vermelho) |
|
|
|
Não |
|
|
● Entrada digital do indicador de status (verde) |
Sim |
Sim |
Sim |
Sim |
Sim |
|
● Alimentação do codificador Vs (verde) |
|
|
|
Não |
|
| Separação potencial |
|
|
|
|
|
| Entradas digitais de separação de potencial |
|
|
|
|
|
|
● entre os canais |
Não |
Não |
Não |
Não |
Não |
|
● entre os canais, em grupos de |
16 |
16 |
16 |
16 |
16 |
|
● entre os canais e o barramento do backplane |
Sim; Optoacoplador |
Sim; Optoacoplador |
Sim; Optoacoplador |
Sim; Optoacoplador |
Sim; Optoacoplador |
| Isolamento |
|
|
|
|
|
| Isolamento testado com |
500 V CC |
500 V CC |
500 V CC |
500 V CC |
500 V CC |
| Método de conexão |
|
|
|
|
|
| conector frontal necessário |
20 pinos |
20 pinos |
40 pinos |
Cabo: 6ES7392-4Bxx0-0AA0 blocos terminais: 6ES7392-1xN00-0AA0 |
20 pinos |
| Dimensões |
|
|
|
|
|
| Largura |
40mm |
40mm |
40mm |
40mm |
40mm |
| Altura |
125 milímetros |
125 milímetros |
125 milímetros |
125 milímetros |
125 milímetros |
| Profundidade |
120 milímetros |
120 milímetros |
120 milímetros |
112 milímetros |
120 milímetros |
| Pesos |
|
|
|
|
|
| Peso, aprox. |
200g |
200g |
260g |
230g |
200g |
