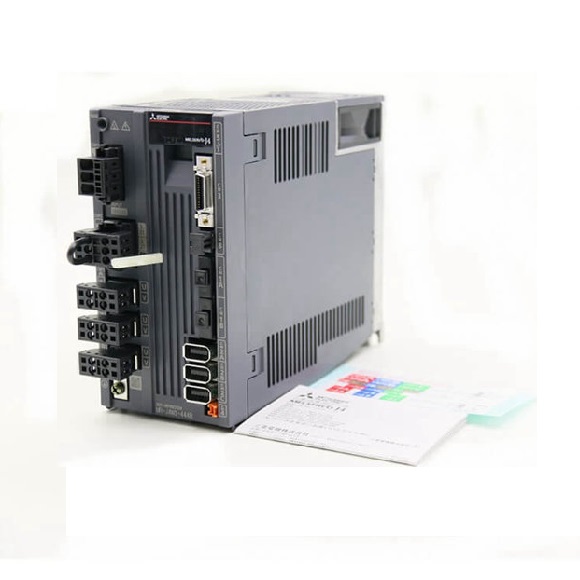

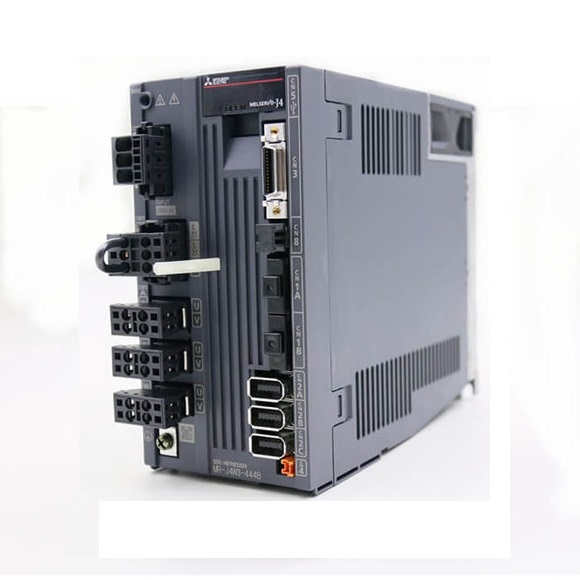

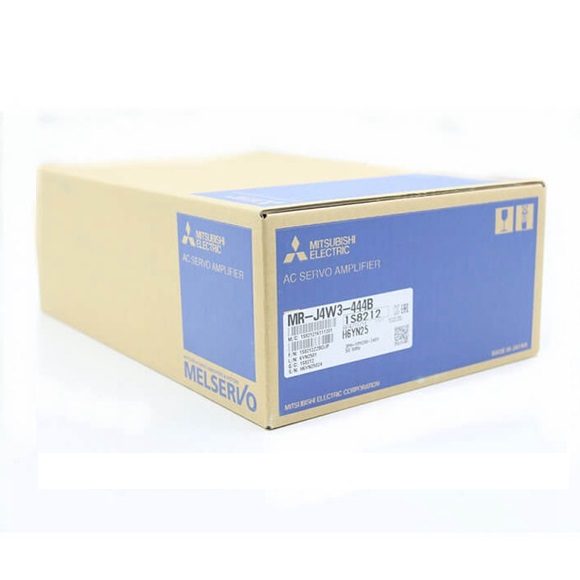

| MR-J4W3-modell |
222B |
444B |
|
| Kimenet |
Névleges feszültség |
3 fázisú 170 V AC |
|
| Névleges áram (minden tengelyen) [A] |
1.5 |
2.8 |
|
|
Főáramkör tápegység bemenet |
Tápellátás/frekvencia |
3-fázisú vagy 1-fázisú 200 V AC - 240 V AC, 50 Hz/60 Hz |
|
| Névleges áram (9. megjegyzés) [A] |
4.3 |
7.8 |
|
| Megengedett feszültségingadozás |
3-fázisú vagy 1-fázisú 170 V AC - 264 V AC, 50 Hz/60 Hz |
|
|
| Megengedett frekvenciaingadozás |
±5%-on belül |
|
|
| Tápegység kapacitása [kVA] |
Lásd a 10.2 szakaszt. |
|
|
| Bekapcsolási áram [A] |
Lásd a 10.5 szakaszt. |
|
|
|
Vezérlőáramkör tápegység bemenet |
Tápellátás/frekvencia |
1 fázisú 200 V AC – 240 V AC, 50 Hz/60 Hz |
|
| Névleges áramerősség [A] |
0.4 |
|
|
| Megengedett feszültségingadozás |
1 fázisú 170 V AC – 264 V AC |
|
|
| Megengedett frekvenciaingadozás |
±5%-on belül |
|
|
| Energiafogyasztás [W] |
55 |
|
|
| Bekapcsolási áram [A] |
Lásd a 10.5 szakaszt. |
|
|
| Interfész tápegység |
Feszültség/frekvencia |
24 V DC ± 10% |
|
| Tápellátás kapacitása |
0,45 A (1. megjegyzés) |
|
|
| Ellenőrzési módszer |
Szinuszos PWM szabályozás, áramszabályozási mód |
|
|
|
Kondenzátor regeneráció |
Újrafelhasználható regeneratív energia (2. megjegyzés) [J] |
21 |
30 |
| J tehetetlenségi nyomaték, amely megegyezik a megengedett töltési mennyiséggel (3. megjegyzés)[× 10-4 kg • m2] |
4.26 |
6.08 |
|
| A megengedett töltési mennyiséggel egyenértékű tömeg (4. megjegyzés) [kg] |
LM-H3 |
4.7 |
6.7 |
|
LM-K2 LM-U2 |
10.5 |
15.0 |
|
| Beépített regeneratív ellenállás [W] |
30 |
100 |
|
| Dinamikus fék |
Beépített |
|
|
| SSCNET III/H parancs kommunikációs ciklus (7. megjegyzés) |
0,222 ms (8. megjegyzés), 0,444 ms, 0,888 ms |
|
|
| Kommunikációs funkció |
USB: Csatlakoztasson személyi számítógépet (MR Configurator2 kompatibilis) |
|
|
| Kódoló kimeneti impulzus |
Nem kompatibilis |
|
|
| Analóg monitor |
Egyik sem |
|
|
| Teljesen zárt hurkú vezérlés |
Nem kompatibilis |
|
|
| Skála mérési funkció |
Nem kompatibilis |
|
|
| Védő funkciók |
Túláram-lezárás, regeneratív túlfeszültség-lekapcsolás, túlterhelés-lekapcsolás (elektronikus termikus), szervomotor túlmelegedés elleni védelem, jeladóhiba-védelem, regeneratív hibavédelem, feszültségcsökkenés elleni védelem, azonnali áramkimaradás elleni védelem, túlfordulatszám-védelem és túlzott hiba elleni védelem |
|
|
