| NPN Sortie Lumière allumée |
E3T-ST31 |
E3T-ST31F |
E3T-ST11 E3T-ST11M |
E3T-ST11F E3T-ST11MF |
E3T-ST21 E3T-ST21M |
E3T-ST21F E3T-ST21MF |
E3T-FT11 |
E3T-FT11F |
E3T-FT21 |
E3T-FT21F |
| NPN Sortie Dark-ON |
E3T-ST32 |
E3T-ST32F |
E3T-ST12 E3T-ST12M |
E3T-ST12F E3T-ST12MF |
E3T-ST22 E3T-ST22M |
E3T-ST22F E3T-ST22MF |

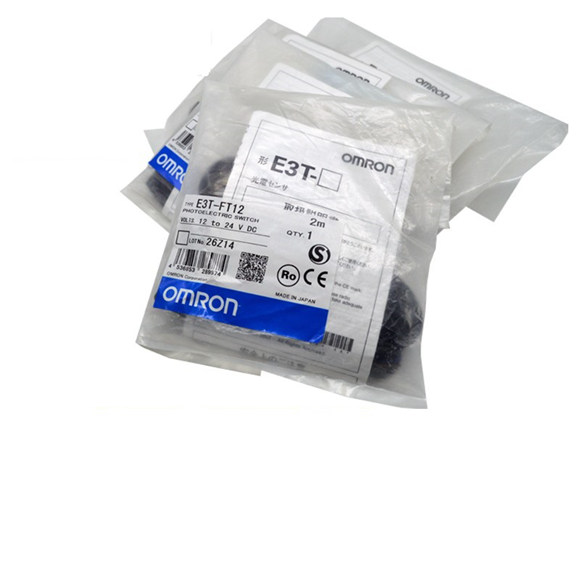

E3T-FT12 |
E3T-FT12F |
E3T-FT22 |
E3T-FT22F |
|
PNP Sortie Lumière allumée |
E3T-ST33 |
E3T-ST33F |
E3T-ST13 E3T-ST13M |
E3T-ST13F E3T-ST13MF |
E3T-ST23 E3T-ST23M |
E3T-ST23F E3T-ST23MF |
E3T-FT13 |
E3T-FT13F |
E3T-FT23 |
E3T-FT23F |
| PNP Sortie Dark-ON |
E3T-ST34 |
E3T-ST34F |
E3T-ST14 E3T-ST14M |
E3T-ST14F E3T-ST14MF |
E3T-ST24 E3T-ST24M |
E3T-ST24F E3T-ST24MF |
E3T-FT14 |
E3T-FT14F |
E3T-FT24 |
E3T-FT24F |
| Distance de détection |
2 m |
1 m |
300 millimètres |
500 millimètres |
300 millimètres |
|
|
|
|
|
| Objet à détecter standard |
Opaque, 3 mm de diamètre. min. |
Opaque, 2 mm de diamètre. min. |
Opaque, 1,3 mm de diamètre. min. |
|
|
|
|
|
|
|
| Objet minimum détectable (valeur de référence) |
Opaque, 3 mm de diamètre. |
Opaque, 2 mm de diamètre. |
Opaque, 1,3 mm de diamètre. |
|
|
|
|
|
|
|
| Hystérésis (livre blanc) |
— |
|
|
|
|
|
|
|
|
|
| Erreur noir/blanc |
— |
|
|
|
|
|
|
|
|
|
| Angle directionnel |
Émetteur : 2° à 20° Récepteur : 2° à 70° |
Émetteur : 3° à 25° Récepteur : 3° min. |
|
|
|
|
|
|
|
|
| Source lumineuse (longueur d'onde) |
LED rouge (650 nm) |
LED infrarouge (860 nm) |
LED rouge (650 nm) |
LED infrarouge (860 nm) |
LED rouge (650 nm) |
LED infrarouge (860 nm) |
LED rouge (650 nm) |
LED infrarouge (860 nm) |
LED rouge (650 nm) |
LED infrarouge (860 nm) |
| Tension d'alimentation |
12 à 24 VCC ±10 %, ondulation (pp) 10 % max. |
|
|
|
|
|
|
|
|
|
| Consommation actuelle |
30 mA maximum. (Émetteur 10 mA max., Récepteur 20 mA max.) |
|
|
|
|
|
|
|
|
|
|
Sortie de contrôle |
Tension d'alimentation de charge : 26,4 VCC max.
Courant de charge : 50 mA maximum. (tension résiduelle : 2 V max. pour un courant de charge de 10 à 50 mA, 1 V max. pour un courant de charge inférieur à 10 mA) Sortie collecteur ouvert |
|
|
|
|
|
|
|
|
|
| Indicateurs |
Indicateur de fonctionnement (orange), indicateur de stabilité (vert) |
|
|
|
|
|
|
|
|
|
| Circuits de protection |
Protection contre l'inversion de polarité de l'alimentation et de la sortie de commande, protection contre les courts-circuits de sortie |
|
|
|
|
|
|
|
|
|
| Temps de réponse |
Fonctionnement ou réinitialisation : 1 ms max. |
|
|
|
|
|
|
|
|
|
| Éclairage ambiant |
Lampe à incandescence : 5 000 lx max., Lumière du soleil : 10 000 lx max. |
|
|
|
|
|
|
|
|
|
| Plage de température ambiante |
Fonctionnement : -25 à 55°C Stockage : -40 à 70°C
(sans givrage ni condensation) |
|
|
|
|
|
|
|
|
|
|
Plage d'humidité ambiante |
Fonctionnement : 35% à 85%
Stockage : 35% à 95% (sans condensation) |
|
|
|
|
|
|
|
|
|
| Résistance d'isolation |
20 MΩ min. à 500 VCC |
|
|
|
|
|
|
|
|
|
| Rigidité diélectrique |
1 000 V CA, 50/60 Hz pendant 1 min. |
|
|
|
|
|
|
|
|
|
| Résistance aux vibrations (destruction) |
10 à 2 000 Hz, double amplitude de 1,5 mm ou 300 m/s2 pendant 0,5 heure chacune dans les directions X, Y et Z |
|
|
|
|
|
|
|
|
|
| Résistance aux chocs (destruction) |
1 000 m/s2 3 fois dans les directions X, Y et Z |
|
|
|
|
|
|
|
|
|
| Degré de protection |
CEI 60529 IP67 |
|
|
|
|
|
|
|
|
|
| Méthode de connexion |
Pré-câblé (longueur standard : 2 m) |
|
|
|
|
|
|
|
|
|
| Poids (état emballé) |
Env. 40g |
|
|
|
|
|
|
|
|
|
| Cas |
PBT (polytéréphtalate de butylène) |
|
|
|
|
|
|
|
|
|
| Fenêtre d'affichage |
Polyarylate dénaturé |
|
|
|
|
|
|
|
|
|
| Lentille |
Polyarylate dénaturé |
|
|
|
|
|
|
|
|
|
| Accessoires * |
Manuel d'instructions, vis de réglage pour le montage (capteurs de vue latérale : M2 ´ 14, capteurs plats : M2 ´ 8), écrous |
|
|
|
|
|
|
|
|
|
