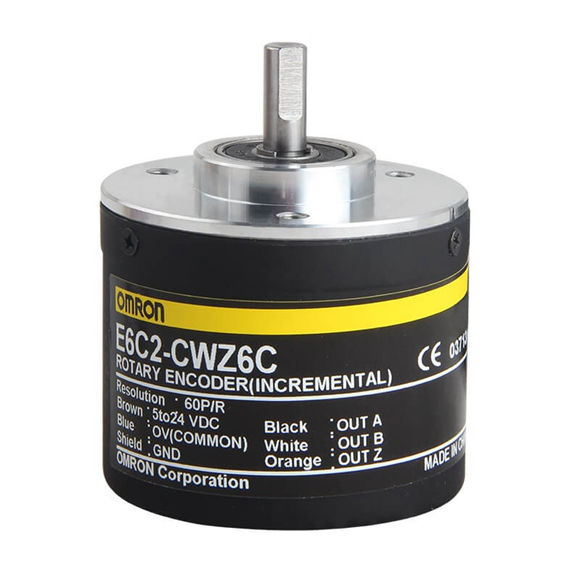

| Modèle |
E6c3-cwz5gh |
E6c3-cwz3eh |
E6c3-cwz3xh |
| Tension d'alimentation |
12 VDC -10% à 24 VDC + 15%,
ondulation (PP): 5% max. |
5 VDC -5% à 12 VDC + 10%,
ondulation (PP): 5% max. |
|
Consommation actuelle
* 1 |
100 mA max. |
|
|
Résolution
(impulsions / rotation) |
100, 200, 300, 360, 500, 600, 720, 800, 1 000, 1 024, 1 200, 1 500, 1 800, 2 000, 2 048,
2 500, 3 600 |
|
|
| Phases de sortie |
Phases A, B et Z * 5 |
|
|
| Configuration de sortie |
Sorties complémentaires * 2 |
Sortie de tension (sortie NPN) |
Sortie du pilote de ligne * 3 |
| Capacité de sortie |
Tension de sortie:
VH = VCC = 3 V Min.
(Io = 30 mA)
vl = 2 V max.
(Io = -30 mA)
Courant de sortie: ± 30 mA |
Résistance à la sortie: 2 kΩ
Courant de sortie: 35 mA max.
Tension résiduelle: 0,7 V Max. |
AM26LS31
Courant de sortie équivalent:
Niveau élevé: IO = -10 mA
Niveau bas: IS = 10 mA
Tension de sortie:
VO = 2,5 V min.
Vs = 0,5 V Max. |
Fréquence de réponse maximale
* 4 |
125 kHz (65 kHz lors de l'utilisation de la réinitialisation de la phase Z) |
|
|
Différence de phase
entre les sorties |
90 ° ± 45 ° entre A et B (1/4 T ± 1/8 T) |
|
|
Les temps de augmentent et tombent
sortie |
1 μs max.
(Longueur du câble: 2 m,
courant de sortie: 30 mA) |
1 μs max.
(Longueur du câble: 2 m,
courant de sortie: 35 mA) |
1 μs max.
(Longueur du câble: 2 m,
IO: -10 mA, est: 10 mA) |
| Couple de départ |
10 mnm max. À température ambiante, 30 MNM Max. à basse température |
|
|
| Moment d'inertie |
2,0 × 10-6 kgm2 max.; 1,9 × 10-6 kgm2 max. à 500 p / r max. |
|
|
maximale autorisée
Vitesse |
5 000 r / min |
|
|
| Circuits de protection |
Protection de courtage de charge de sortie |
- |
|
de température ambiante
Plage |
Fonctionnement: -10 à 70 ° C (sans glaçage), stockage: -25 à 85 ° C (sans glaçage) |
|
|
d'humidité ambiante
Gamme |
Opération / stockage: 35% à 85% (sans condensation) |
|
|
| Résistance à l'isolation |
20 MΩ min. (à 500 VDC) entre les pièces de transport en courant et le cas |
|
|
| Résistance diélectrique |
500 VAC, 50/60 Hz pendant 1 min entre les pièces et le boîtier portant le courant |
|
|
| Résistance aux vibrations |
Destruction: 10 à 500 Hz, 150 m / s2 ou 2 mm Double amplitude pendant 11 min 3 fois chacune en
x, y et z Directions |
|
|
| Résistance aux chocs |
Destruction: 1 000 m / s2 3 fois chacune dans X, Y et Z Directions |
|
|
| Degré de protection |
IEC 60529 IP65, normes internes: à l'huile |
|
|
| Méthode de connexion |
Modèles pré-câblés (longueur de câble standard: 1 m) |
|
|
| Matériel |
Cas: aluminium, unité principale: aluminium, arbre: SUS303 |
|
|
| Poids (état emballé) |
Env. 300 g |
|
|
