| Numero dell'articolo |

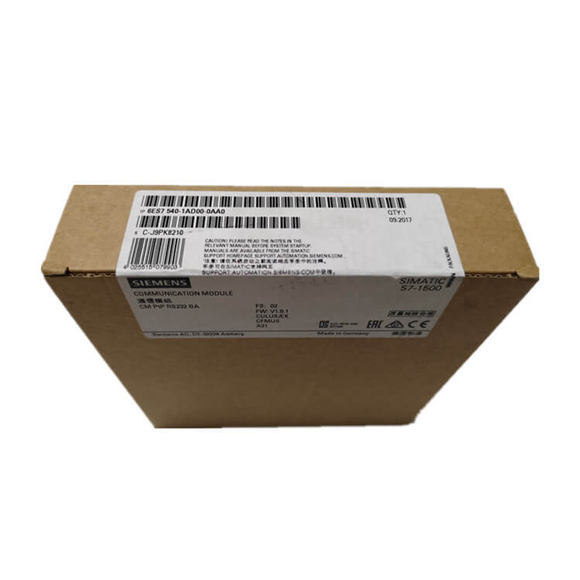

6ES7540-1AD00-0AA0 |
6ES7541-1AD00-0AB0 |
6ES7540-1AB00-0AA0 |

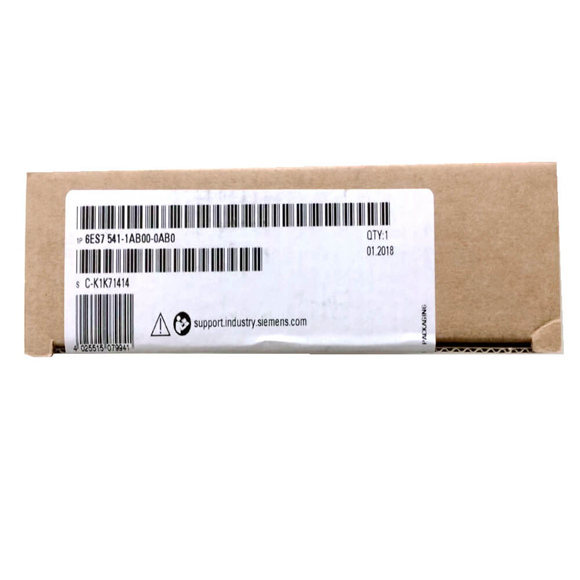

6ES7541-1AB00-0AB0 |
|
S7-1500, CM PTP RS232 BA |
S7-1500, CM PTP RS232 HF |
S7-1500, CM PTP RS422/485 BA |
S7-1500, CM PTP RS422/485 HF |
| informazioni generali |
|
|
|
|
| Designazione del tipo di prodotto |
CM PtP RS 232 BA |
CM PtP RS 232 HF |
CM PtP RS 422 / 485 BA |
CM PtP RS 422 / 485 HF |
| Funzione del prodotto |
|
|
|
|
|
● Dati I&M |
SÌ; Io&M 0 |
SÌ; Io&M 0 |
SÌ; Io&M 0 |
SÌ; Io&M 0 |
|
● Avvio rapido |
SÌ |
SÌ |
SÌ |
SÌ |
| Ingegneria con |
|
|
|
|
|
● STEP 7 TIA Portal configurabile/integrato a partire dalla versione |
V12/V12 |
V12/V12 |
V12/V12 |
V12/V12 |
|
● STEP 7 configurabile/integrato a partire dalla versione |
V5.5 SP2 con file GSD |
V5.5 SP2 con file GSD |
V5.5 SP2 con file GSD |
V5.5 SP2 con file GSD |
|
● Profibus dalla versione GSD/revisione GSD |
– / – |
– / – |
– / – |
– / – |
|
● PROFINET dalla versione GSD/revisione GSD |
V2.3 |
V2.3 / – |
V2.3 |
V2.3 / – |
| Tipo di installazione/montaggio |
|
|
|
|
| Montaggio su guida |
SÌ; Guida portante S7-1500 |
SÌ; Guida portante S7-1500 |
SÌ; Guida portante S7-1500 |
SÌ; Guida portante S7-1500 |
| Tensione di alimentazione |
|
|
|
|
| Tipo di tensione di alimentazione |
alimentazione del sistema |
alimentazione del sistema |
alimentazione del sistema |
alimentazione del sistema |
| Corrente in ingresso |
|
|
|
|
| Corrente assorbita (valore nominale) |
50mA; Dal bus backplane |
50mA; Dal bus backplane |
43mA; Dal bus backplane |
43mA; Dal bus backplane |
| Energia |
|
|
|
|
| Potenza disponibile dal bus backplane |
0,75 W |
0,75 W |
0,65 W |
0,65 W |
| Perdita di potenza |
|
|
|
|
| Perdita di potenza, tip. |
0,6 W |
0,6 W |
0,6 W |
0,6 W |
| Zona indirizzi |
|
|
|
|
| Spazio di indirizzi per modulo |
|
|
|
|
|
● Ingressi |
8 byte |
8 byte |
8 byte |
8 byte |
| Tipi di interfaccia |
|
|
|
|
| RS232 |
|
|
|
|
|
● Velocità di trasmissione, max. |
19,2 kbit/s |
115,2 kbit/s |
|
|
|
● Lunghezza del cavo, max. |
15 minuti |
15 minuti |
|
|
|
● Segnali ausiliari RS 232 |
RTS, CTS, DTR, DSR, RI, DCD |
RTS, CTS, DTR, DSR, RI, DCD |
|
|
| RS485 |
|
|
|
|
|
● Velocità di trasmissione, max. |
|
|
19,2 kbit/s |
115,2 kbit/s |
|
● Lunghezza del cavo, max. |
|
|
1 200 m |
1 200 m |
| RS422 |
|
|
|
|
|
● Velocità di trasmissione, max. |
|
|
19,2 kbit/s |
115,2 kbit/s |
|
● Lunghezza del cavo, max. |
|
|
1 200 m |
1 200 m |
|
● Connessione full duplex a 4 fili |
|
|
SÌ |
SÌ |
|
● Connessione multipunto a 4 fili |
|
|
NO |
NO |
| Protocolli |
|
|
|
|
| Protocolli integrati |
|
|
|
|
| Porto franco |
|
|
|
|
|
— Lunghezza del telegramma, max. |
1 kbyte |
4 kbyte |
1 kbyte |
4 kbyte |
|
— Bit per carattere |
7 o 8 |
7 o 8 |
7 o 8 |
7 o 8 |
|
— Numero di bit di stop |
1 o 2 bit |
1 o 2 bit |
1 o 2 bit |
1 o 2 bit |
|
— Parità |
Nessuno, pari, dispari, sempre 1, sempre 0, qualsiasi |
Nessuno, pari, dispari, sempre 1, sempre 0, qualsiasi |
Nessuno, pari, dispari, sempre 1, sempre 0, qualsiasi |
Nessuno, pari, dispari, sempre 1, sempre 0, qualsiasi |
| 3964(R) |
|
|
|
|
|
— Lunghezza del telegramma, max. |
1 kbyte |
4 kbyte |
1 kbyte |
4 kbyte |
|
— Bit per carattere |
7 o 8 |
7 o 8 |
7 o 8 |
7 o 8 |
|
— Numero di bit di stop |
1 o 2 bit |
1 o 2 bit |
1 o 2 bit |
1 o 2 bit |
|
— Parità |
Nessuno, pari, dispari, sempre 1, sempre 0, qualsiasi |
Nessuno, pari, dispari, sempre 1, sempre 0, qualsiasi |
Nessuno, pari, dispari, sempre 1, sempre 0, qualsiasi |
Nessuno, pari, dispari, sempre 1, sempre 0, qualsiasi |
| MasterModbus RTU |
|
|
|
|
|
— Area indirizzi |
|
da 1 a 247, esteso da 1 a 65535 |
|
da 1 a 247, esteso da 1 a 65535 |
|
— Numero di schiavi, max. |
|
1 |
|
32 |
| Schiavo MODBUS RTU |
|
|
|
|
|
— Area indirizzi |
|
da 1 a 247, esteso da 1 a 65535 |
|
da 1 a 247, esteso da 1 a 65535 |
| Buffer dei telegrammi |
|
|
|
|
|
● Memoria buffer per i telegrammi |
2 kbyte |
8 kbyte |
2 kbyte |
8 kbyte |
|
● Numero di telegrammi che possono essere bufferizzati |
255 |
255 |
255 |
255 |
| Allarmi/diagnostica/informazioni sullo stato |
|
|
|
|
| Funzione diagnostica |
SÌ |
SÌ |
SÌ |
SÌ |
| Allarmi |
|
|
|
|
|
● Allarme diagnostico |
SÌ |
SÌ |
SÌ |
SÌ |
|
● Interrupt di processo |
NO |
NO |
NO |
NO |
| Diagnosi |
|
|
|
|
|
● Rottura del filo |
SÌ |
SÌ |
SÌ |
SÌ |
| LED di indicazione diagnostica |
|
|
|
|
|
● LED FUNZIONAMENTO |
SÌ; LED verde |
SÌ; LED verde |
SÌ; LED verde |
SÌ; LED verde |
|
● LED DI ERRORE |
SÌ; LED rosso |
SÌ; LED rosso |
SÌ; LED rosso |
SÌ; LED rosso |
|
● Ricevere RxD |
SÌ; LED giallo |
SÌ; LED giallo |
SÌ; LED giallo |
SÌ; LED giallo |
|
● Trasmettere TxD |
SÌ; LED giallo |
SÌ; LED giallo |
SÌ; LED giallo |
SÌ; LED giallo |
| Potenziale separazione |
|
|
|
|
| tra bus backplane e interfaccia |
SÌ |
SÌ |
SÌ |
SÌ |
| Isolamento |
|
|
|
|
| Isolamento testato con |
707 V CC (prova di tipo) |
707 V CC (prova di tipo) |
707 V CC (prova di tipo) |
707 V CC (prova di tipo) |
| Condizioni ambientali |
|
|
|
|
| Temperatura ambiente durante il funzionamento |
|
|
|
|
|
● installazione orizzontale, min. |
0 °C |
0 °C |
0 °C |
0 °C |
|
● installazione orizzontale, max. |
60 °C |
60 °C |
60 °C |
60 °C |
|
● installazione verticale, min. |
0 °C |
0 °C |
0 °C |
0 °C |
|
● installazione verticale, max. |
40 °C |
40 °C |
40 °C |
40 °C |
| Operazione decentralizzata |
|
|
|
|
| al SIMATIC S7-300 |
SÌ |
SÌ |
SÌ |
SÌ |
| al SIMATIC S7-400 |
SÌ |
SÌ |
SÌ |
SÌ |
| al SIMATIC S7-1500 |
SÌ |
SÌ |
SÌ |
SÌ |
| al controller PROFINET standard |
SÌ |
SÌ |
SÌ |
SÌ |
| Dimensioni |
|
|
|
|
| Larghezza |
35 mm |
35 mm |
35 mm |
35 mm |
| Altezza |
147 mm |
147 mm |
147 mm |
147 mm |
| Profondità |
127 mm |
127 mm |
127 mm |
127 mm |
| Pesi |
|
|
|
|
| Peso, ca. |
0,22 chilogrammi |
0,22 chilogrammi |
0,22 chilogrammi |
0,22 chilogrammi |
