| Modelis |

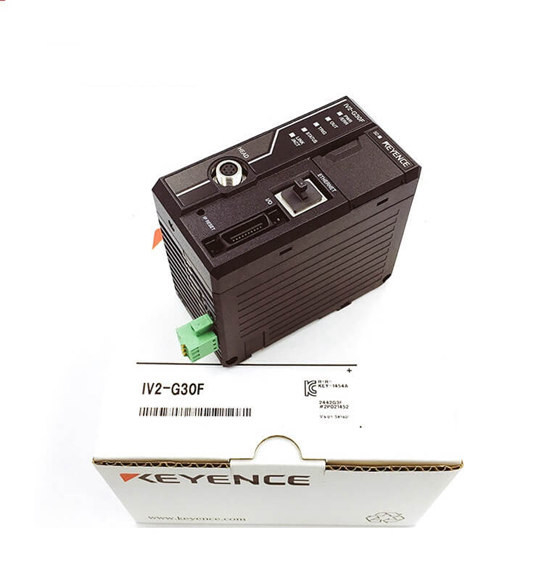

IV2-G30F |
IV2-G30 |
| Tips |
Mācību/standarta veids |
Standarta tips |
| Pieejamie režīmi |
Mācību režīms / Standarta režīms |
Standarta režīms |
| Standarta režīmā iebūvētie rīki |
Kontūra, Krāsu apgabals*1, Apgabals*2, Malu pikseļi, Krāsu vidējais*1, Vidējais spilgtums*2, Platums, Diametrs, Malu klātbūtne, Solis, OCR, Krāsu/spilgtuma aizliegums, Pozīcijas regulēšana, Ātrgaitas pozīcijas regulēšana (1 ass mala/2 asu mala) |
|
| Instrumentu skaits |
Atklāšanas instrumenti: 16 instrumenti, pozīcijas regulēšanas instruments: 1 instruments*3 |
|
| Pārslēgt iestatījumus (programmas) |
128 programmas (izmantojot SD karti) / 32 programmas (ja neizmantojat SD karti) |
|
| Uzglabājamo attēlu skaits |
1000 attēlu *4 |
|
| Saglabājiet nosacījumus |
Var izvēlēties tikai NG, NG un OK tuvu slieksnim*5 un All *4 |
|
| Pārsūtīšanas galamērķis |
Var izvēlēties starp SD karti un FTP serveri |
|
| Pārsūtīšanas formāts |
Var izvēlēties starp bmp, jpeg, iv2p un txt |
|
| Pārsūtīšanas nosacījumi |
Var izvēlēties tikai NG, NG un OK tuvu slieksnim*5 un All |
|
| RUN displejs |
Rīku saraksts (sprieduma rezultāti, līdzības pakāpe vai līdzības pakāpes joslas displejs) *6 |
|
| RUN informācija |
Pārslēdzams starp IZSLĒGTS, histogrammu, apstrādes laiku, skaitīšanu un izvades monitoru.
Histogrammas: histogramma, līdzības pakāpe (maks., min., vid.), OK skaits, NG skaits
Apstrādes laiks: apstrādes laiks (jaunākais, maks., min., vid.), attēla uzņemšanas intervāls (jaunākais, maks., minimālais, vid.)
, trijnieku skaits, NG skaits, skaits: kļūdas, Strobe kļūdas
Izejas monitors: IESLĒGTS/IZSLĒGTS statuss pēc izejas |
|
| Attēlu uzņemšanas funkcija |
Attēlu buferis, attēlu uzņemšanas diapazons, digitālā tālummaiņa (2×, 4×), HDR, augsts pastiprinājums, krāsu filtrs*1, baltā balanss*1, spilgtuma korekcija |
|
| Rīku funkcijas |
Mācību režīms: papildu mācīšanās
Standarta režīms: maskas kontūra, maskēšanas funkcija, krāsu ekstrakcija/izslēgšana*1, krāsu histogrammas funkcija*1, vienkrāsas histogrammas funkcija*2, mērogošanas funkcija |
Maskas kontūra, maskēšanas funkcija, krāsu ekstrakcija/izslēgšana*1, krāsu histogrammas funkcija*1, vienkrāsas histogrammas funkcija*2, mērogošanas funkcija |
| Komunālie pakalpojumi |
Neatbilstošu sensoru saraksts, atteices aizturēšana, testa palaišana, I/O monitors, drošības iestatījumi, simulators*7 |
|
| Rādītāji |
PWR/ERR, OUT, TRIG, STATUSS, LINK/ACT, SD |
|
| Ievade
Tips |
Pārslēdzams starp bezsprieguma ieeju un sprieguma ieeju
Bezsprieguma ieejai: IESLĒGŠANAS spriegums 2 V vai mazāks, IZSLĒGŠANAS strāva 0,1 mA vai mazāka, IESLĒGŠANAS strāva 2 mA (īssavienojums)
Sprieguma ievadei: Maksimālais ievades nomināls 26,4 V, IESLĒGŠANAS spriegums 18 V vai lielāks, IZSLĒGŠANAS strāva 0,2 mA vai 2 V. |
|
| Ievadu skaits |
8 (IN1 līdz IN8) |
|
| Funkcija |
IN1: ārējais trigeris, IN2 līdz IN8: iespējot, piešķirot papildu funkcijas.
Piešķiramās funkcijas: programmu pārslēgšana, kļūdas dzēšana, ārējā galvenā attēla reģistrācija, SD kartes saglabāšanas atcelšana |
|
| Izvades veids |
Atvērta kolektora izeja; Pārslēdzams NPN/PNP, pārslēdzams NO/NC
Atvērta kolektora NPN izejai: maksimālais nominālais spriegums 26,4 V, 50 mA, atlikušais spriegums 1,5 V vai mazāks
Atvērta kolektora PNP izejai: maksimālais nomināls 26,4 V, 50 mA, atlikušais spriegums 2 V vai mazāks |
|
| Izvadu skaits |
8 (OUT1 līdz OUT8) |
|
| Funkcija |
Iespējot, piešķirot izvēles funkcijas.
Piešķiramās funkcijas: Kopējais vērtējums (OK/NG), Palaist, Aizņemts, Gatavs, Strobe, Pozīcijas pielāgošanas rezultāts, Katra instrumenta sprieduma rezultāts, Katra instrumenta loģiskās darbības rezultāts, Kļūda, SD kartes kļūda |
|
| Tīkla funkcija |
FTP klients, SNTP klients |
|
| Paplašināta atmiņa |
SD karte (SD/SDHC) *9 |
|
| Materiāls |
Galvenās ierīces korpuss: PC, Strāvas savienotājs: PA/POM, I/O savienotājs: PA, Sensora galvas savienotājs: Cinka + Ni pārklājums/PA,
Ethernet savienotājs: Vara sakausējums + Ni pārklājums, Galvenās ierīces aizmugurējā dzesētāja: Alumīnijs, Galvenās ierīces aizmugurējā DIN sliedes stiprinājuma cilne: POM, Datu plāksnīte: PC |
|
| Svars |
Apm. 330 g |
|
