| Nombor artikel |
6EP1332-4BA00 |

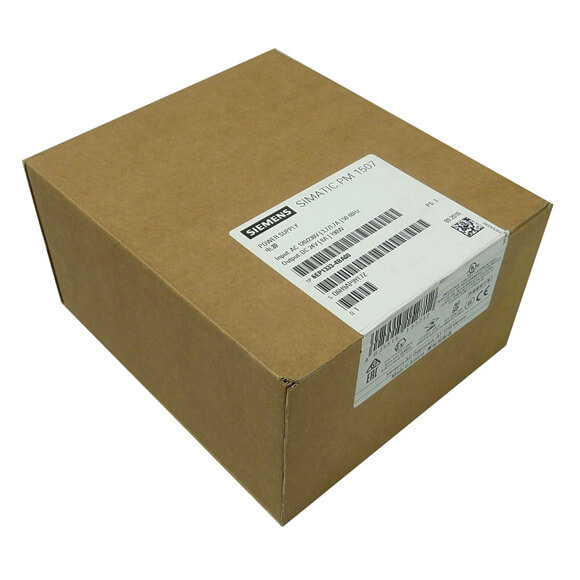

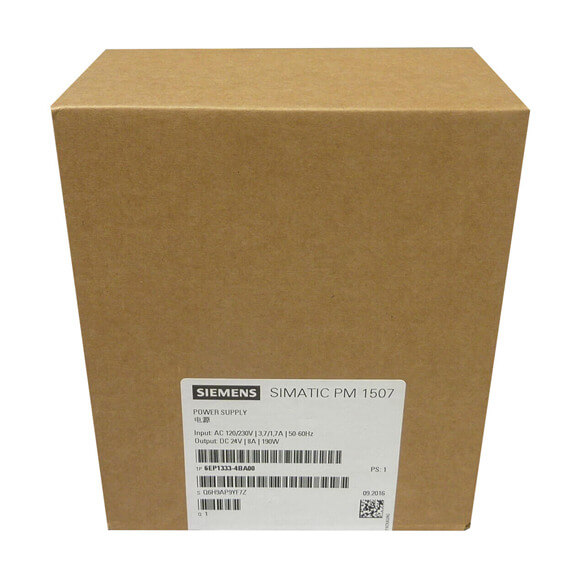

6EP1333-4BA00 |
| Produk |
S7-1500 PM1507 |
S7-1500 PM1507 |
| Bekalan kuasa, jenis |
24 v/3 a |
24 v/8 a |
| Input |
|
|
| Input |
1-fasa ac |
1-fasa ac |
| ·
● Nota · |
Pemilihan pelbagai automatik |
Pemilihan pelbagai automatik |
| Voltan bekalan |
|
|
| ·
● 1 pada nilai penilaian ac · |
120 v |
120 v |
| ·
● 2 pada nilai dinilai ac · |
230 v |
230 v |
| Voltan input |
|
|
| ·
● 1 di AC · |
85 ... 132 v |
85 ... 132 v |
| ·
● 2 di AC · |
170 ... 264 V |
170 ... 264 V |
| Input jarak jauh |
Tidak |
Tidak |
| Rintangan overvoltage |
2.3 × VIN dinilai, 1.3 ms |
2.3 × VIN dinilai, 1.3 ms |
| Buffering utama di IOUT Rated, min. |
20 ms; di vin = 93/187 v |
20 ms; di vin = 93/187 v |
| Kekerapan garis dinilai 1 |
50 Hz |
50 Hz |
| Kekerapan garis dinilai 2 |
60 Hz |
60 Hz |
| Julat baris yang diberi nilai |
45 ... 65 Hz |
45 ... 65 Hz |
| Arus input |
|
|
| ·
● Pada voltan input yang dinilai 120 v · |
1.4 a |
3.7 a |
| ·
● Pada voltan input yang dinilai 230 v · |
0.8 a |
1.7 a |
| Menghadapi Pengaturan Semasa (+25 ° C), Max. |
23 a |
62 a |
| Tempoh inrush arus mengehadkan pada 25 ° C |
|
|
| ·
● Maksimum · |
3 ms |
3 ms |
| I⊃2; t, max. |
1.3 a⊃2; · s |
12 a⊃2; · s |
| Fius masuk terbina dalam |
T 3,15 A/250 V (tidak boleh diakses) |
T 6.3 A/250 V (tidak boleh diakses) |
| Perlindungan dalam input kuasa utama (IEC 898) |
Pemutus litar kecil yang disyorkan: 10 ciri b atau 6 ciri c |
Pemutus litar kecil yang disyorkan: 16 ciri b atau 10 ciri c |
| Output |
|
|
| Output |
Voltan DC yang dikawal, terpencil |
Voltan DC yang dikawal, terpencil |
| Voltan VOUT DC yang diberi nilai |
24 v |
24 v |
| Jumlah toleransi, statik ± |
1 % |
1 % |
| Pampasan utama statik, lebih kurang. |
0.1 % |
0.1 % |
| Pengimbangan beban statik, lebih kurang. |
0.1 % |
0.1 % |
| Puncak Ripple Peak, Max. |
50 mv |
50 mv |
| Spikes puncak puncak, max. (Bandwidth: 20 MHz) |
150 mv |
150 mv |
| Fungsi produk voltan output boleh laras |
Tidak |
Tidak |
| Paparan status |
LED Green untuk 24 V OK; LED merah untuk kesilapan; LED kuning untuk berdiri |
LED Green untuk 24 V OK; LED merah untuk kesilapan; LED kuning untuk berdiri |
| Tingkah laku hidup/mati |
Tidak ada overshoot Vout (permulaan yang lembut) |
Tidak ada overshoot Vout (permulaan yang lembut) |
| Kelewatan permulaan, Max. |
1.5 s |
1.5 s |
| Kenaikan voltan, typ. |
10 ms |
10 ms |
| Nilai semasa yang dinilai IOUT dinilai |
3 a |
8 a |
| Julat Semasa |
0 ... 3 a |
0 ... 8 a |
| Kuasa aktif yang dibekalkan khas |
72 w |
192 w |
| Arus beban jangka pendek |
|
|
| ·
● Pada litar pintas semasa permulaan biasa · |
12 a |
35 a |
| ·
● Di litar pintas semasa operasi biasa · |
12 a |
35 a |
| Tempoh kemampuan berlebihan untuk arus berlebihan |
|
|
| ·
● Pada litar pintas semasa permulaan · |
70 ms |
70 ms |
| ·
● Di litar pintas semasa operasi · |
70 ms |
70 ms |
| Bertukar selari untuk prestasi yang dipertingkatkan |
Tidak |
Tidak |
| Kecekapan |
|
|
| Kecekapan di VOUT dinilai, IOUT dinilai, lebih kurang. |
87 % |
90 % |
| Kerugian kuasa di VOUT dinilai, IOUT dinilai, lebih kurang. |
11 w |
21 w |
| Kawalan gelung tertutup |
|
|
| Pampasan utama dinamik (VIN dinilai ± 15 %), maks. |
0.1 % |
0.1 % |
| Smoothing beban dinamik (IOUT: 50/100/50 %), UOUT ± typ. |
1 % |
2 % |
| Smoothing beban dinamik (IOUT: 10/90/10 %), UOUT ± typ. |
3 % |
3 % |
| Muatkan langkah menetapkan masa 10 hingga 90%, typ. |
5 ms |
5 ms |
| Muatkan langkah menetapkan masa 90 hingga 10%, typ. |
5 ms |
5 ms |
| Menetapkan maksimum masa |
5 ms |
5 ms |
| Perlindungan dan pemantauan |
|
|
| Output overvoltage perlindungan |
Gelung kawalan tambahan, had (kawalan gelung tertutup) pada <28.8 V |
Gelung kawalan tambahan, had (kawalan gelung tertutup) pada <28.8 V |
| Had semasa |
3.15 ... 3.6 a |
8.4 ... 9.6 a |
| Batasan semasa, typ. |
3.4 a |
9 a |
| Harta benda litar pintas output |
Ya |
Ya |
| Perlindungan litar pintas |
Penutupan elektronik, memulakan semula automatik |
Penutupan elektronik, memulakan semula automatik |
| Penunjuk litar overload/pendek |
- |
- |
| Keselamatan |
|
|
| Pengasingan primer/sekunder |
Ya |
Ya |
| Pengasingan Galvanik |
Keselamatan Extra-Low Output Voltan Uout Acc. ke EN 60950-1 dan EN 50178 dan EN 61131-2 |
Keselamatan Extra-Low Output Voltan Uout Acc. ke EN 60950-1 dan EN 50178 dan EN 61131-2 |
| Kelas perlindungan |
Kelas I. |
Kelas I. |
| Arus kebocoran |
|
|
| ·
● Maksimum · |
3.5 Ma |
3.5 Ma |
| ·
● Khas · |
0.4 Ma |
1.3 Ma |
| CE Mark |
Ya |
Ya |
| Kelulusan UL/CUL (CSA) |
disenaraikan culus (UL 508, CSA C22.2 No. 142), Fail E143289 |
disenaraikan culus (UL 508, CSA C22.2 No. 142), Fail E143289 |
| Perlindungan letupan |
IECEX EX NA NC IIC T4 GC; Atex (ex) ii 3g ex na nc iic t4 gc; Culus (ANSI/ISA 12.12.01, CSA C22.2 No.213) Kelas I, Div. 2, Kumpulan ABCD, T4, Fail E330455 |
IECEX EX NA NC IIC T3 GC; Atex (ex) II 3g ex na nc iic t3 gc; Culus (ANSI/ISA 12.12.01, CSA C22.2 No.213) Kelas I, Div. 2, Kumpulan ABCD, T3, Fail E330455 |
| Kelulusan FM |
Kelas I, Div. 2, ABCD Kumpulan, T4 |
Kelas I, Div. 2, ABCD Kumpulan, T4 |
| Kelulusan CB |
Ya |
Ya |
| Kelulusan marin |
ABS, BV, DNV GL |
ABS, BV, DNV GL |
| Ijazah Perlindungan (EN 60529) |
IP20 |
IP20 |
| EMC |
|
|
| Gangguan yang dipancarkan |
EN 55022 Kelas B |
EN 55022 Kelas B |
| Membekalkan had harmonik |
EN 61000-3-2 |
EN 61000-3-2 |
| Kekebalan bunyi |
EN 61000-6-2 |
EN 61000-6-2 |
| Data operasi |
|
|
| Suhu ambien |
|
|
| ·
● Semasa operasi · |
0 ... 60 ° C |
0 ... 60 ° C |
| ·
- Nota · |
dengan perolakan semulajadi |
dengan perolakan semulajadi |
| ·
● Semasa pengangkutan · |
-40 ... +85 ° C |
-40 ... +85 ° C |
| ·
● Semasa penyimpanan · |
-40 ... +85 ° C |
-40 ... +85 ° C |
| Kelas kelembapan mengikut EN 60721 |
Kelas Iklim 3K3, 5 ... 95% tiada pemeluwapan |
Kelas Iklim 3K3, 5 ... 95% tiada pemeluwapan |
