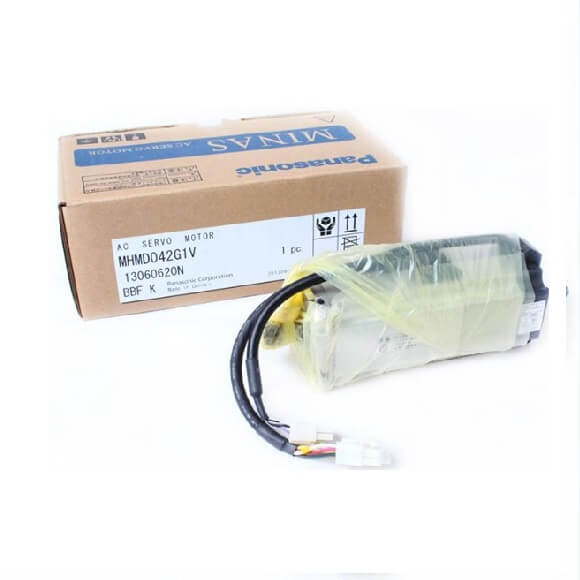

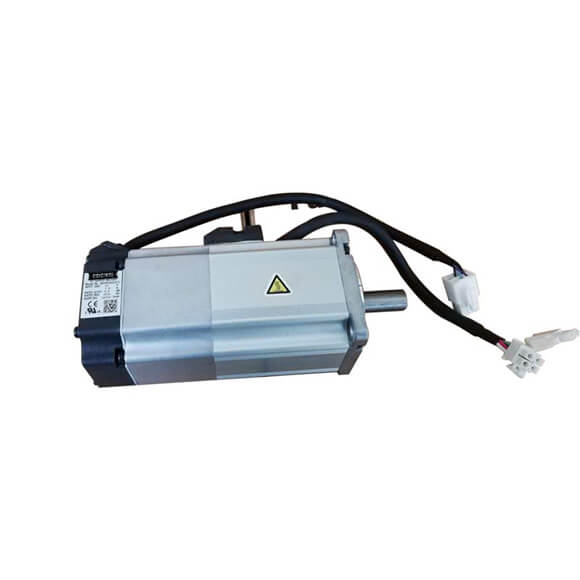

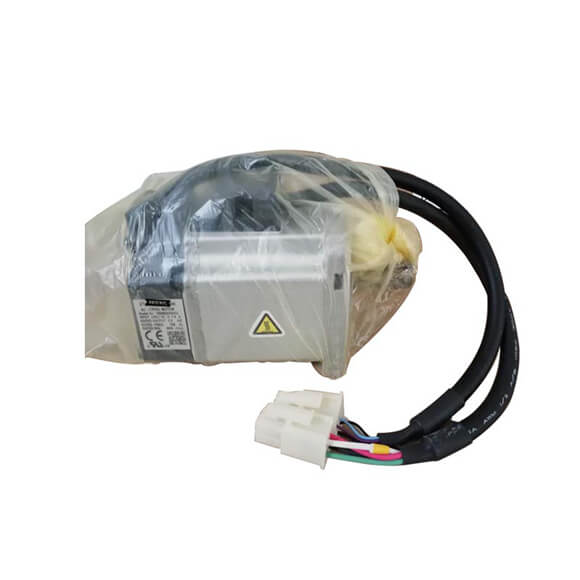

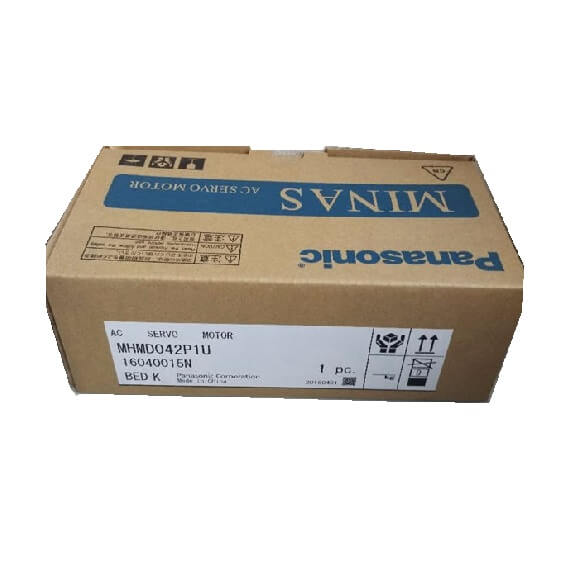

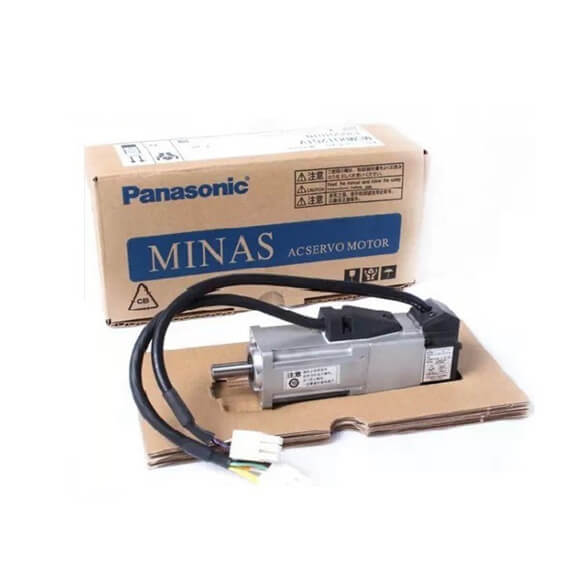

| Panasonic servomotor MINAS A4 |
AC200V |
| Panasonic servomotor MINAS A4 MSMD |
022P1 |
022S1 |
042P1 |
042S1 |
082P1 |
082S1 |
| A4-serien |
MADDT1207 |
MBDDT2210 |
MCDDT3520 |
| A4F-serien |
MADDT1207F |
MBDDT2210F |
MCDDT3520F |
| A4P-serien |
MADDT1207P |
MBDDT2210P |
MCDDT3520P |
| Rammesymbol |
Ramme A |
Ramme B |
Ramme C |
| Strømforsyningskapasitet (kVA) |
0.5 |
0.9 |
1.3 |
| Nominell utgang (W) |
200 |
400 |
750 |
| Nominell dreiemoment (N .m) |
0.64 |
1.3 |
2.4 |
| Momentan Max. toppmoment (N .m) |
1.91 |
3.8 |
7.1 |
| Merkestrøm (armer) |
1.6 |
2.6 |
4.0 |
| Maks. nåværende (Ao-p) |
6.9 |
11.0 |
17.0 |
| Uten alternativ |
Ingen grense Merk)2 |
| DV0P4283 |
Ingen grense Merk)2 |
| Nominell rotasjonshastighet (r/min) |
3000 |
| Maks. rotasjonshastighet (r/min) |
5000 |
4500 |
| Uten brems |
0.14 |
0.26 |
0.87 |
| Med brems |
0.16 |
0.28 |
0.97 |
| Anbefalt treghetsmomentforhold for lasten og rotoren Merk)3 |
30 ganger eller mindre |
20 ganger eller mindre |
| Spesifikasjoner for roterende koder |
2500P/r Inkrementell |
17-bit absolutt/inkrementelt |
2500P/r Inkrementell |
17-bit absolutt/inkrementelt |
2500P/r Inkrementell |
17-bit absolutt/inkrementelt |
|
Oppløsning per enkelt omgang |
10000 |
131072 |
10000 |
131072 |
10000 |
131072 |
| Vurdering av beskyttelsesskap |
IP65 (unntatt den roterende delen av utgående aksel og ledningsende) |
|
Miljø Omgivelsestemperatur |
0 til 40˚C (fri for frysing), Lagring: –20 til +65˚C (Maks. temperaturgaranti 80˚C i 72 timer
)
|
| Luftfuktighet i omgivelsene |
85 % RF eller lavere (fri for kondensering) |
| Installasjonssted |
Innendørs (ingen direkte sollys), fri for etsende gass, brennbar gass, oljetåke og støv |
| Høyde |
1000m eller lavere |
| Vibrasjonsmotstand |
49m/s2 eller mindre |
| Masse (kg), ( ) representerer holdebremsetype |
0,82 (1,3) |
1,2 (1,7) |
2,3 (3,1)
|
