| Tipus |
Tipus de feix de pas |
Tipus reflectant coaxial |
Tipus coaxial retroreflectant |
|
| Tipus |
Cilíndric |
Quadrat |
|
|
| Model núm. |
LS-H101 |

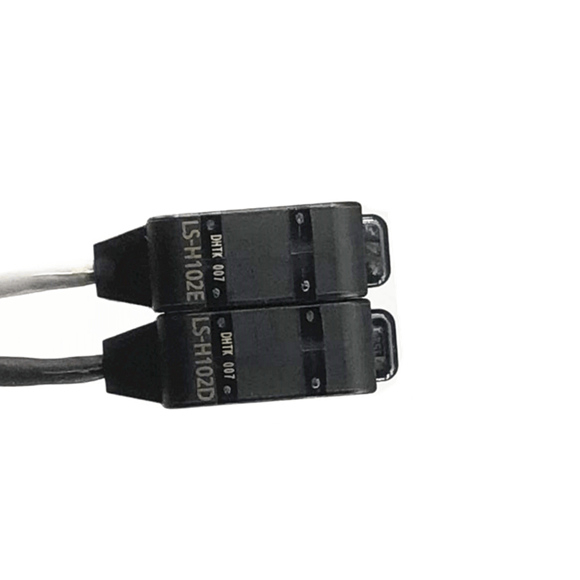

LS-H102 |
LS-H201 |
LS-H901 |
| Compliment de la directiva de marcatge CE |
Directiva EMC, Directiva RoHS |
|
|
|
| Amplificadors aplicables |
LS-501(P), LS-501(P)-C2 (Nota 2) |
|
|
|
|
H-SP |
1 m 3.281 peus |
1 m 3.281 peus |
150 mm 5.906 polzades |
0,01 a 1 m 0,033 a 3,281 peus |
| RÀPID |
1 m 3.281 peus |
1 m 3.281 peus |
200 mm 7.874 polzades |
0,01 a 1 m 0,033 a 3,281 peus |
| STD |
1 m 3.281 peus |
1 m 3.281 peus |
300 mm 11.811 polzades |
0,01 a 1 m 0,033 a 3,281 peus |
| LLARG |
1 m 3.281 peus |
1 m 3.281 peus |
450 mm 17.717 polzades |
0,01 a 1,5 m 0,033 a 4,921 peus |
| U-LG |
1 m 3.281 peus |
1 m 3.281 peus |
600 mm 23.622 polzades |
De 0,01 a 2 m De 0,033 a 6,562 peus |
| HYPR |
1 m 3.281 peus |
1 m 3.281 peus |
750 mm 29.528 polzades |
0,01 a 2,5 m 0,033 a 8,202 peus |
| Mida del punt |
ø5 mm ø0,197 aprox. o menys
(a una distància de l'
emissor d'1 m 3.281 peus) |
ø5 mm ø0,197 aprox. o menys
(a una distància de l'emissor d'1 m 3.281 peus) |
ø2 mm ø0,079 aprox. o menys (a una distància del capçal del sensor de 300 mm 11.811 in) |
ø6 mm ø0,236 aprox. o menys
(a una distància del capçal del sensor d'1 m 3.281 peus) |
| Objecte sensible |
Objecte opac, translúcid o transparent (Nota 5) |
|
|
|
| Indicador de funcionament |
LED taronja (s'encén quan la sortida de l'amplificador està ON) |
|
|
|
|
Protecció |
IP40 (IEC) |
IP67 (IEC) |
IP40 (IEC) |
IP40 (IEC) |
| Temperatura ambient |
-10 a +55 ℃ + 14 a + 131 ℉ (no es permet la condensació de rosada ni la formació de gel),
emmagatzematge: -20 a +70 ℃ -4 a +158 ℉ |
|
|
|
| Humitat ambiental |
35 a 85% HR, Emmagatzematge: 35 a 85% RH |
|
|
|
| Il·luminació ambiental |
Llum incandescent: 3.000 ℓx o menys a la cara receptora de llum |
|
|
|
| Resistència de voltatge |
1.000 V AC durant un min. entre tots els terminals d'alimentació connectats entre si i la carcassa |
|
|
|
| Resistència d'aïllament |
20 MΩ, o més, amb megger de 250 V CC entre tots els terminals d'alimentació connectats i la carcassa |
|
|
|
| Resistència a les vibracions |
Freqüència de 10 a 500 Hz, 1,5 mm 0,059 d'amplitud doble en direccions X, Y i Z durant dues hores cadascuna |
|
|
|
| Resistència als xocs |
Acceleració de 100 m/s2 (10 G aprox.) en direccions X, Y i Z tres vegades cadascuna |
|
|
|
| Material |
Carcassa: Acer inoxidable (SUS303)
Coberta: Policarbonat |
Tancament: PBT
Coberta: Acrílic |
Tancament: PBT, coberta de l'indicador: policarbonat
Superfícies emissores/receptives de feix: vidre |
|
| Cable |
0,09 mm, 2 cable apantallat de 2 nuclis, 2 m 6,562 peus de llarg (Nota 7) |
0,15 mm,2 cables apantallats de 2 nuclis i dos paral·lels, 2 m 6,562 peus de llarg (Nota 7) |
|
|
| Pes |
Pes net: 50 g aprox.
Pes brut: 75 g aprox. |
Pes net: 50 g aprox.
Pes brut: 70 g aprox. |
Pes net: 50 g aprox.
Pes brut: 80 g aprox. |
Pes net: 50 g aprox.
Pes brut: 85 g aprox. |
| Accessoris |
Cargol M6: 4 unitats.
Arandela dentada: 2 unitats. |
MS-EXL2-2
(Placa de muntatge): 2 peces. |
MS-LS-1
(suport de muntatge): 1 unitat. |
MS-LS-1 (suport de muntatge): 1 unitat.
RF-330 (refractor): 1 unitat. |
