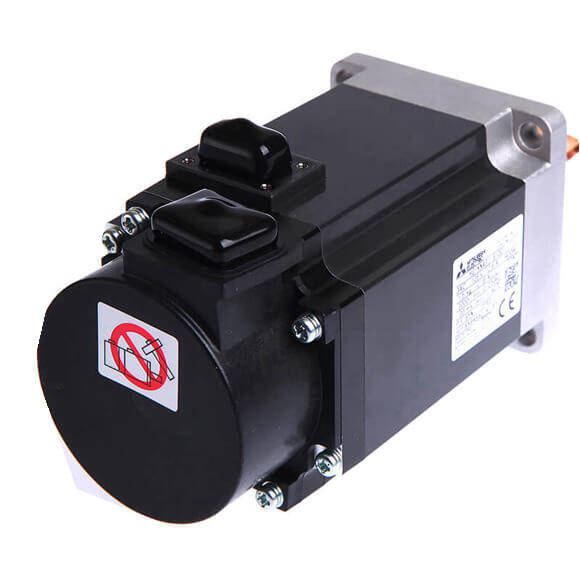

| Mitsubishi Servo Motor Model Hg-KN |
13 (b) j |
23 (b) j |
43 (b) j |
73 (b) j |
| Mitsubishi MelServo-je Servomotor |
Se 'Kombinationer af Servo Motor og Servo -forstærker ' på s. 2-1 i dette katalog. |
| Strømforsyningskapacitet *1 [KVA] |
0.3 |
0.5 |
0.9 |
1.3 |
| Bedømt output [W] |
100 |
200 |
400 |
750 |
| Bedømt drejningsmoment (note 3) [n ・ m] |
0.32 |
0.64 |
1.3 |
2.4 |
| Maksimalt drejningsmoment [n ・ m] |
0.95 |
1.9 |
3.8 |
7.2 |
| Bedømt hastighed [R/MIN] |
3000 |
| Maksimal hastighed [r/min] |
5000 |
| Tilladelig øjeblikkelig hastighed [r/min] |
5750 |
| Bedømt strøm [A] |
0.8 |
1.3 |
2.6 |
4.8 |
| Maksimal strøm [a] |
2.4 |
3.9 |
7.8 |
14 |
| Regenerativ bremsfrekvens *2, *3 [gange/min] |
(Note 4) |
(Note 5) |
276 |
159 |
| Anbefalet belastning til motorisk inerti -forhold (note 1) |
15 gange eller mindre |
| Kombination med MR-JE-B |
Absolut/inkrementel 17-bit-koder (opløsning: 131072 impulser/rev) |
| Kombination med MR-JE-A |
Trinvis 17-bit-koder (opløsning: 131072 impulser/Rev) |
| Olieforsegling |
Installeret. Uden olieforsegling er også tilgængelig. |
Installeret |
| Isoleringsklasse |
130 (b) |
| Struktur |
Helt lukket, naturlig afkøling (IP -vurdering: IP65) (note 2) |
| Omgivelsestemperatur |
Betjening: 0 ° C til 40 ° C (ikke-frysende), opbevaring: -15 ° C til 70 ° C (ikke-frysende) |
| Omgivelsesfugtighed |
Betjening: 80 %RH Maksimum (ikke-kondensering), opbevaring: 90 %RH maksimal (ikke-kondensering) |
| Atmosfære |
Indendørs (ingen direkte sollys); Ingen ætsende gas, brændbar gas, olie tåge eller støv |
| Højde |
1000 m eller mindre over havets overflade |
| Vibrationsmodstand *5 |
X: 49 m/s2 y: 49 m/s2 |
| Vibrationsrang |
V10 *7 |
| Overholdelse af globale standarder |
Se 'Overensstemmelse med globale standarder og forskrifter ' på s. 19 I dette katalog. |
Standard [kg] |
0.6 |
0.98 |
1.5 |
3.0 |
| Med elektromagnetisk bremse [kg] |
0.8 |
1.4 |
1.9 |
4.0
|
