| Modell |

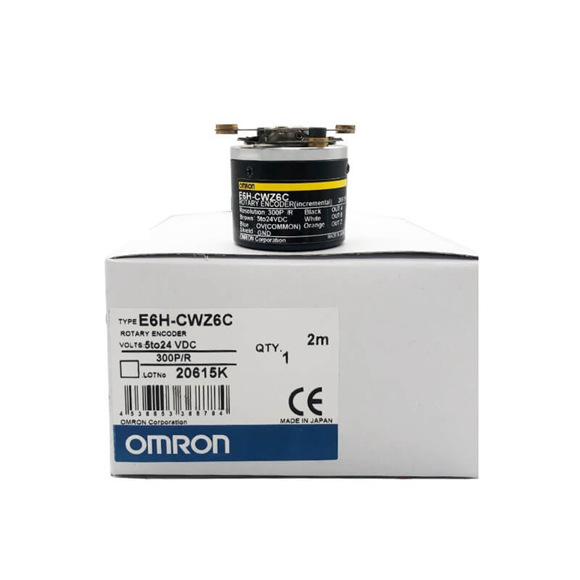

E6H-CWZ6C |
E6H-CWZ3E |
E6H-CWZ3X |
| Stromversorgungsspannung |
5 VDC -5% bis 24 VDC +15%,
Ripple (PP): 5% max. |
5 VDC -5% bis 12 VDC +10%, Ripple (PP): 5% max. |
|
| Aktueller Verbrauch *1 |
100 Ma Max. |
150 Ma Max. |
|
Auflösung
(Impulse/Rotation) |
300, 360, 500, 600, 720, 800, 1.000, 1.024, 1.200, 1.500, 1.800, 2.000, 2.048, 2.500, 3.600, 3.600 |
|
|
| Ausgangsphasen |
Phasen a, b und z |
|
|
| Ausgabekonfiguration |
Open-Sammlerausgabe |
Spannungsausgang |
Zeilenfahrerausgang *4 |
| Ausgangskapazität |
Angelegte Spannung: 35 VDC Max.
Senkstrom: 35 Ma Max.
Restspannung: 0,7 V Max.
(bei Sinkstrom von 35 mA) |
Ausgangswiderstand: 1 kΩ
Sink Strom: 30 mA max.
Restspannung: 0,7 V Max.
(bei Sinkstrom von 30 mA) |
Ausgangsstrom:
hoher Ebene: IO = -10 mA
niedrige Pegel: IS = 10 mA
Ausgangsspannung:
VO = 2,5 V min.
Vs = 0,5 V |
Maximale
Antwortfrequenz *2 |
100 kHz |
|
|
Phasenunterschied
zwischen Ausgängen |
90 ° ± 45 ° zwischen A und B (1/4 t ± 1/8 t) |
|
|
Aufstiegs- und Herbstzeiten der
Ausgabe |
1 μs max. (Kontrollausgangsspannung: 5 V, Lastwiderstand:
1 kΩ, Ausgangskabel: 500 mm) |
1 μs max. (IO = -10 mA, IS =
10 mA, Ausgangskabel: 500 mm) |
|
| Drehmoment Start |
1,5 mnm max. |
|
|
| Trägheitsmoment |
2 × 10-6 kgm2 max. |
|
|
Maximale zulässige
Geschwindigkeit |
10.000 R/min |
|
|
Umgebungstemperaturbereich
|
Betrieb: -10 bis 70 ° C (bei 90% Luftfeuchtigkeit max.), Lagerung: -30 bis 85 ° C (ohne Vereisung) |
|
|
| Umgebungsfeuchtigkeit |
Betrieb/Speicher: 95% max. (ohne Kondensation) |
|
|
| Isolationsresistenz |
Ausgeschlossen wegen des Kondensators. |
|
|
| Dielektrische Stärke |
Ausgeschlossen wegen des Kondensators. |
|
|
| Vibrationswiderstand |
Zerstörung: 10 bis 500 Hz, 100 m/S2 oder 1,5 mm Doppelamplitude für jeweils 2 Stunden in x, y
und z-Richtungen |
|
|
| Stoßwiderstand |
300 m/s2 für 11 ms 3 -mal jeweils 3 -mal in x, y und z (mit Ausnahme eines Schocks zur Schacht) |
|
|
| Schutzgrad *3 |
IEC 60529 IP50 |
|
|
| Verbindungsmethode |
Vorverdrahtete Modelle (Standardkabellänge: 0,5 m) |
|
|
| Material |
Fall: Eisen, Haupteinheit: Aluminium, Pressebretttafel: SUS304 |
|
|
| Gewicht (verpackter Zustand) |
Ca. 120 g |
|
|
| Zubehör |
Bedienungsanleitung |
|
|
