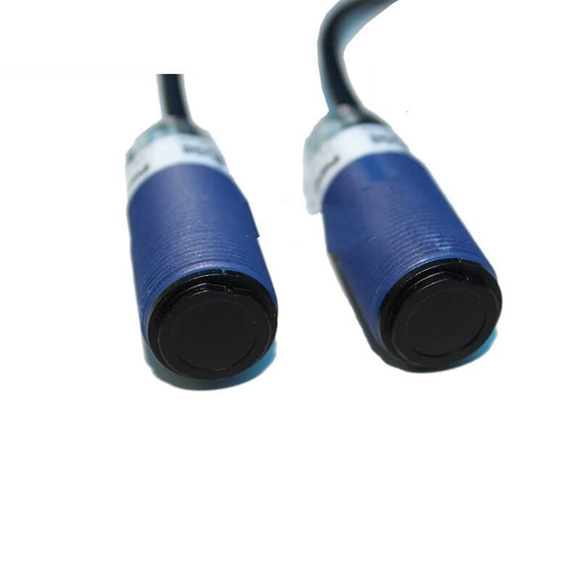

پاناسونیک فوتوالکتریک سنسور CY-111A/-111VA/-111B CY-111VB/-192A/-192VA/-191A
استوانهای فوتوالکتریک سنسور سری CY-100
ما می توانیم انواع قطعات پاناسونیک سنسور مانند پاناسونیک میکرو فوتوالکتریک سنسور ثانیه،پاناسونیک منطقه سنسور ،پاناسونیک فیبر دیجیتال سنسور,پاناسونیک فیبر سنسور ،پاناسونیک لیزر سنسور ،پاناسونیک فوتوالکتریک سنسور ،پاناسونیک فشار سنسور ثانیه و پاناسونیک مجاورت سنسور .
| تایپ کنید | از طریق پرتو | |
| تایپ کنید | استاندارد | نمای جانبی |
| روشن شدن نور | CY-111A□ | CY-111VA□ |
| Dark-ON | CY-111B□ | CY-111VB□ |
| مطابقت با دستورالعمل علامت CE | دستورالعمل EMC، دستورالعمل RoHS | |
| محدوده سنجش | 15 متر 49.213 فوت | |
| حس کردن جسم | φ18 mm φ0.709 در جسم مات یا بیشتر (تنظیم فاصله بین امیتر و گیرنده: 15 متر و 49.213 فوت) |
|
| هیسترزیس | – | |
| ولتاژ تغذیه | 12 تا 24 ولت DC ± 10 % ریپل PP 10 % یا کمتر | |
| مصرف جاری | امیتر: 35 میلی آمپر یا کمتر گیرنده: 35 میلی آمپر یا کمتر |
|
| خروجی |
ترانزیستور کلکتور باز NPN • حداکثر جریان سینک: 100 میلی آمپر • ولتاژ اعمال شده: 24 ولت DC یا کمتر (بین خروجی و 0 ولت) • ولتاژ باقیمانده: 1.5 ولت یا کمتر ترانزیستور جمع کننده باز PNP • حداکثر جریان منبع: 100 میلی آمپر • ولتاژ اعمال شده: 24 ولت DC یا کمتر (بین خروجی و + ولت) • ولتاژ باقیمانده: 1.5 ولت یا کمتر |
|
| دسته استفاده | DC-12 یا DC-13 | |
| حفاظت در برابر اتصال کوتاه | گنجانده شده است | |
| زمان پاسخگویی | 1 میلی ثانیه یا کمتر | |
| عملکرد ورودی تست (توقف انتشار). | گنجانده شده است | |
| نشانگر عملکرد | LED زرد (هنگامی که خروجی روشن است روشن میشود) (برای نوع پرتوی روی گیرنده تعبیه شده است) |
|
| نشانگر قدرت | LED سبز (هنگامی که برق روشن است روشن می شود) (در امیتر تعبیه شده است) |
|
| درجه آلودگی | 3 (محیط صنعتی) | |
| حفاظت | IP67 (IEC) | |
| دمای محیط | -25 تا +55 ℃ -13 - تا +131 ℉ (بدون تراکم شبنم یا یخ مجاز)، ذخیره سازی: -40 تا +70 ℃ -22 - تا +158 ℉ |
|
| رطوبت محیط | 50 % RH (در +70 ℃ +158 ℉) | |
| روشنایی محیط | نور رشته ای: 5000 ℓx یا کمتر در صفحه دریافت کننده نور | |
| مقاومت در برابر ولتاژ | 500 ولت AC برای یک دقیقه بین تمام پایانه های تغذیه متصل به هم و محفظه | |
| مقاومت در برابر لرزش | فرکانس 10 تا 55 هرتز، 0.5 میلی متر 0.02 در دامنه دو برابر در جهت های X، Y و Z به مدت 1.5 ساعت هر کدام | |
| مقاومت در برابر ضربه | شتاب 294 متر بر ثانیه (حدود 30 گرم) در جهت های X، Y و Z هر کدام سه بار | |
| عنصر ساطع کننده | LED مادون قرمز (مدوله شده) | |
| حداکثر طول موج انتشار |
890 نانومتر 0.035 میلیمتر | |
| مواد | محفظه: PBT، لنز: PMMA | |
| کابل (به جز نوع اتصال پلاگین M12) |
تایر 3 هستهای 0.44 میلیمتر مربع کابل ، طول 2 متر و 6.562 فوت | |
| پسوند کابل | گسترش تا 10 متر 32.808 فوت در مجموع با 0.34 میلی متر مربع یا بیشتر، کابل امکان پذیر است (نوع پرتو: هم امیتر و هم گیرنده). | |
| نوع طول 2 متر کابل | امیتر/گیرنده: تقریباً 65 گرم | فرستنده / گیرنده: 70 گرم تقریبا. |
| نوع کانکتور پلاگین M12 | فرستنده / گیرنده: 15 گرم تقریبا. | فرستنده / گیرنده: 20 گرم تقریبا. |
| لوازم جانبی | مهره: 4 عدد |
