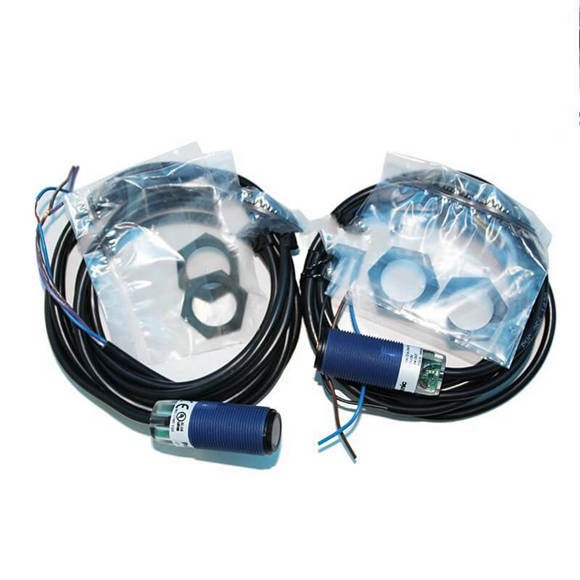

پاناسونیک فوتوالکتریک سنسور CY-191VA CY-192B CY-192VB CY-191B CY-191VB
استوانهای فوتوالکتریک سنسور سری CY-100
ما می توانیم انواع قطعات پاناسونیک سنسور مانند پاناسونیک میکرو فوتوالکتریک سنسور ثانیه،پاناسونیک منطقه سنسور ،پاناسونیک فیبر دیجیتال سنسور,پاناسونیک فیبر سنسور ،پاناسونیک لیزر سنسور ،پاناسونیک فوتوالکتریک سنسور ،پاناسونیک فشار سنسور ثانیه و پاناسونیک مجاورت سنسور .
| تایپ کنید | بازتابنده | |||
| تایپ کنید | دارای فیلترهای پلاریزه | |||
| تایپ کنید | استاندارد | نمای جانبی | استاندارد | نمای جانبی |
| روشن شدن نور | CY-192A□ | CY-192VA□ | CY-191A□ | CY-191VA□ |
| Dark-ON | CY-192B□ | CY-192VB□ | CY-191B□ | CY-191VB□ |
| مطابقت با دستورالعمل علامت CE | دستورالعمل EMC، دستورالعمل RoHS | |||
| محدوده سنجش | 4 متر 13.123 فوت (یادداشت 2) | 2 متر 6.562 فوت (یادداشت 2) | ||
| حس کردن جسم | φ50 mm φ1.969 در جسم مات، شفاف یا شفاف یا بیشتر (یادداشت 2، 4) | φ50 میلیمتر φ1.969 در جسم مات، شفاف، شفاف یا دیسکی یا بیشتر (یادداشت 2، 4) | ||
| هیسترزیس | – | |||
| ولتاژ تغذیه | 12 تا 24 ولت DC ± 10 % ریپل PP 10 % یا کمتر | |||
| مصرف جاری | 35 میلی آمپر یا کمتر | |||
| خروجی |
ترانزیستور کلکتور باز NPN • حداکثر جریان سینک: 100 میلی آمپر • ولتاژ اعمال شده: 24 ولت DC یا کمتر (بین خروجی و 0 ولت) • ولتاژ باقیمانده: 1.5 ولت یا کمتر ترانزیستور جمع کننده باز PNP • حداکثر جریان منبع: 100 میلی آمپر • ولتاژ اعمال شده: 24 ولت DC یا کمتر (بین خروجی و + ولت) • ولتاژ باقیمانده: 1.5 ولت یا کمتر |
|||
| دسته استفاده |
DC-12 یا DC-13 | |||
| حفاظت در برابر اتصال کوتاه | گنجانده شده است | |||
| زمان پاسخگویی | 1 میلی ثانیه یا کمتر | |||
| عملکرد ورودی تست (توقف انتشار). | – | |||
| نشانگر عملکرد | LED زرد (هنگامی که خروجی روشن است روشن میشود) (برای نوع پرتوی روی گیرنده تعبیه شده است) |
|||
| نشانگر قدرت | – | |||
| درجه آلودگی | 3 (محیط صنعتی) | |||
| حفاظت | IP67 (IEC) | |||
| دمای محیط | -25 تا +55 ℃ -13 - تا +131 ℉ (بدون تراکم شبنم یا یخ مجاز)، ذخیره سازی: -40 تا +70 ℃ -22 - تا +158 ℉ |
|||
| رطوبت محیط | 50 % RH (در +70 ℃ +158 ℉) | |||
| روشنایی محیط | نور رشته ای: 5000 ℓx یا کمتر در صفحه دریافت کننده نور | |||
| EMC | EN 60947-5-2 | |||
| مقاومت در برابر ولتاژ | 500 ولت AC برای یک دقیقه بین تمام پایانه های تغذیه متصل به هم و محفظه | |||
| مقاومت در برابر لرزش | فرکانس 10 تا 55 هرتز، 0.5 میلیمتر 0.020 در دامنه دو برابر در جهتهای X، Y و Z به مدت 1.5 ساعت | |||
| مقاومت در برابر ضربه | شتاب 294 متر بر ثانیه (حدود 30 گرم) در جهت های X، Y و Z هر کدام سه بار | |||
| عنصر ساطع کننده | LED مادون قرمز (مدوله شده) | LED قرمز (مدول شده) | ||
| حداکثر طول موج انتشار |
875 نانومتر 0.034 میلیمتر | 665 نانومتر 0.026 میلیمتر | ||
| مواد | محفظه: PBT، لنز: PMMA | |||
| کابل (به جز نوع اتصال پلاگین M12) |
تایر 3 هستهای 0.44 میلیمتر مربع کابل ، طول 2 متر و 6.562 فوت | |||
| پسوند کابل | گسترش تا 10 متر 32.808 فوت در مجموع با 0.34 میلی متر مربع یا بیشتر، کابل امکان پذیر است (نوع پرتو: هم امیتر و هم گیرنده). | |||
| نوع طول 2 متر کابل |
65 گرم تقریبا | 70 گرم تقریبا | 65 گرم تقریبا | 70 گرم تقریبا |
| نوع کانکتور پلاگین M12 | 15 گرم تقریبا | 20 گرم تقریبا | 15 گرم تقریبا | 20 گرم تقریبا |
| لوازم جانبی | مهره: 2 عدد |
