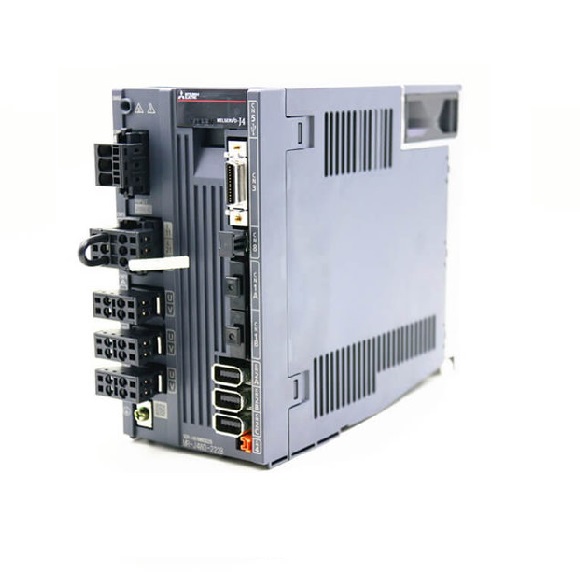

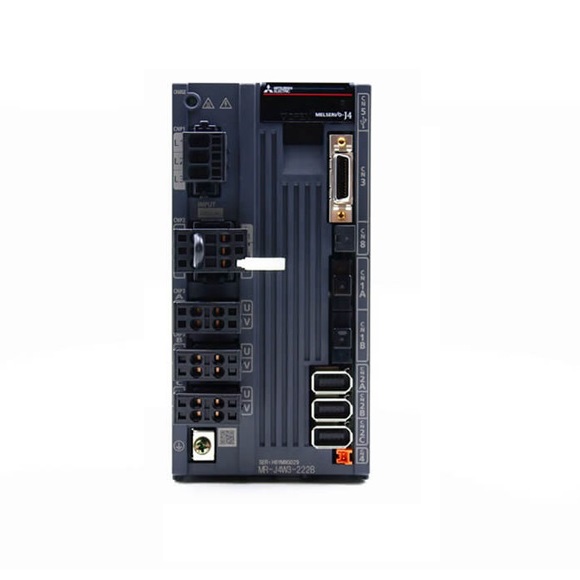

| Model MR-J4W3- |
222b |
444b |
|
Izlaz |
Ocijenjeni napon |
3-fazni 170 V AC |
| Ocijenjena struja
(svaka os) [a] |
1.5 |
2.8 |
|
Ulaz napajanja glavnog kruga |
Napajanje
/Frekvencija |
3-fazni ili 1-fazni 200 V AC do 240 V AC, 50 Hz/60 Hz |
| Ocijenjena struja
(Napomena 9) [a] |
4.3 |
7.8 |
| Dopuštena fluktuacija napona |
3-fazni ili 1-fazni 170 V AC do 264 V AC, 50 Hz/60 Hz |
| Dopuštena fluktuacija frekvencije |
Unutar ± 5% |
| Kapacitet napajanja [KVA] |
Pogledajte odjeljak 10.2. |
| INRUSH struja [a] |
Pogledajte odjeljak 10.5. |
|
Unos napajanja upravljačkog kruga |
Napajanje
/Frekvencija |
1-fazni 200 V AC do 240 V AC, 50 Hz/60 Hz |
| Ocijenjena struja [A] |
0.4 |
| Dopuštena fluktuacija napona |
1-faza 170 V AC do 264 V AC |
| Dopuštena fluktuacija frekvencije |
Unutar ± 5% |
| Potrošnja energije
[W] |
55 |
| INRUSH struja [a] |
Pogledajte odjeljak 10.5. |
| Sučelje napajanje |
Napon/frekvencija |
24 V DC ± 10% |
| Kapacitet napajanja |
0,45 A (napomena 1) |
| Metoda kontrole |
Sine-val PWM kontrola, metoda kontrole struje |
|
Regeneracija kondenzatora |
Regenerativna energija za višekratnu upotrebu (napomena 2) [J] |
21 |
30 |
| Trenutak inercije j ekvivalentan dopuštenom iznosu punjenja (bilješka 3)
[× 10-4 kg • M2] |
4.26 |
6.08 |
| Masovna ekvivalent dopuštenom iznosu naplate
(Napomena 4) [kg] |
LM-H3 |
4.7 |
6.7 |
|
Lm-k2 lm-u2 |
10.5 |
15.0 |
| Ugrađeni regenerativni otpor [W] |
30 |
100 |
| Dinamična kočnica |
Ugrađen |
| SSCNET III/H Communing Communication Cycle (bilješka 7) |
0,222 ms (bilješka 8), 0,444 ms, 0,888 ms |
| Komunikacijska funkcija |
USB: Povežite osobno računalo (MR Configurator2 kompatibilno) |
| Izlazni impuls |
Nije kompatibilan |
| Analogni monitor |
Nijedan |
| Potpuno zatvorena kontrola petlje |
Nije kompatibilan |
| Funkcija mjerenja skale |
Nije kompatibilan |
|
Zaštitne funkcije |
Preokretno isključivanje, regenerativno zaustavljanje prenapona, isključivanje preopterećenja (elektronička toplinska), zaštita pregrijavanja servo motora, zaštita pogreške kodera, zaštita od regenerativne pogreške, zaštita od podnaporanja, zaštita od prekida napajanja, zaštita od prekomjerne zaštite i pogreške prekomjerne zaštite i pogreške pogrešaka |
