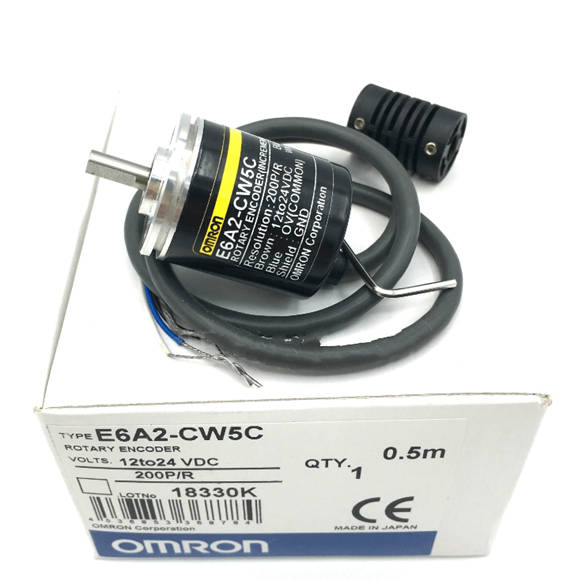

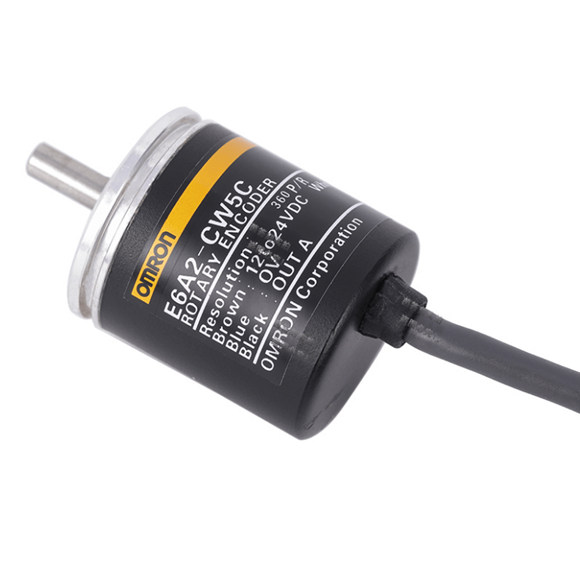

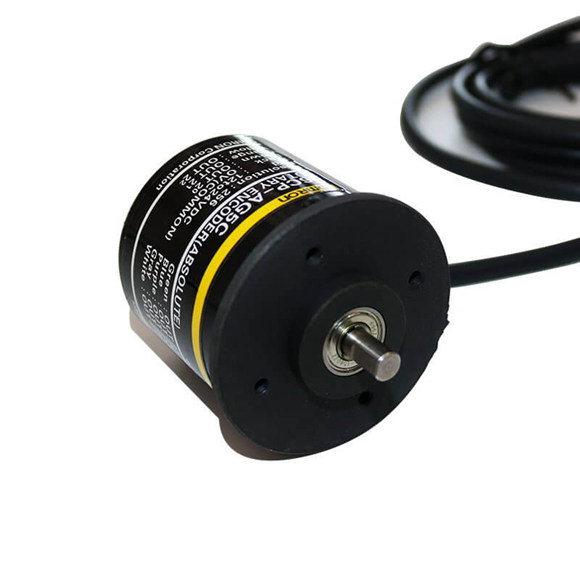

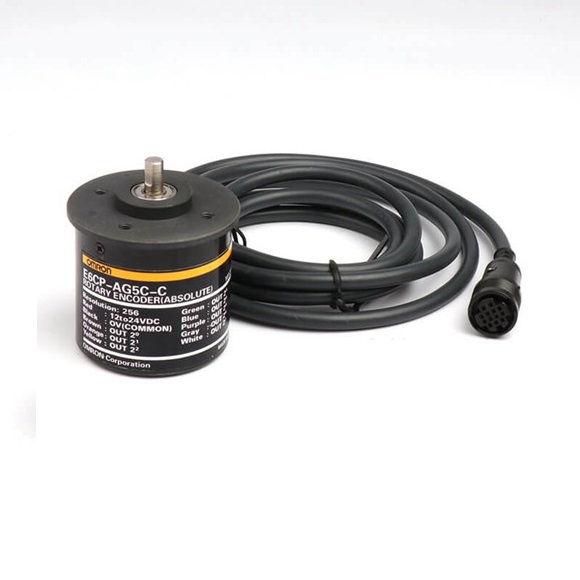

| Modèle |
E6A2-CWZ3E |
E6A2-CWZ3C |
E6A2-CWZ5C |
E6A2-CW3E |
E6A2-CW3C |
E6A2-CW5C |
E6A2-CS3E |
E6A2-CS3C |
E6A2-CS5C |
|
Tension d'alimentation |
5 VCC -5 % à 12 V +10 % ondulation (pp) : 5% max. |
12 VCC
-10 % à 24 VCC +15%, ondulation (pp): 5% maximum. |
5 VCC -5 % à 12 V +10 %, ondulation (pp) : 5% max. |
12 VCC
-10 % à 24 VCC +15%, ondulation (pp): 5% maximum. |
5 VCC -5 % à 12 V +10 %, ondulation (pp) : 5% max. |
12 VCC
-10 % à 24 VCC +15%, ondulation (pp): 5% maximum. |
|
|
|
| actuelle Consommation *1 |
50 mA maximum. |
30 mA maximum. |
30 mA maximum. |
20 mA maximum. |
30 mA maximum. |
20 mA maximum. |
|
|
|
| Résolution (impulsions/rotation) |
100, 200, 360, 500 |
10, 20, 60, 100, 200, 300, 360, 500 |
|
|
|
|
|
|
|
| Phases de sortie |
Phases A, B et Z |
Phases A et B |
Phase A |
|
|
|
|
|
|
| Configuration des sorties |
Sortie tension |
Sortie collecteur ouvert NPN |
Sortie tension |
Sortie collecteur ouvert NPN |
Sortie tension |
Sortie collecteur ouvert NPN |
|
|
|
|
Capacité de sortie |
Résistance de sortie : 2 kΩ Courant de sortie : 20 mA max.
Tension résiduelle : 0,4 V max. (Courant de sortie : 20 mA max.) |
Tension appliquée : 30 VCC max. Courant absorbé : 30 mA max. Tension résiduelle : 0,4 V max. (à un courant absorbé de 30 mA) |
Résistance de sortie : 2 kΩ Courant de sortie : 20 mA max.
Tension résiduelle : 0,4 V max. (Courant de sortie : 20 mA max.) |
Tension appliquée : 30 VCC max. Courant absorbé : 30 mA max. Tension résiduelle : 0,4 V max. (à un courant absorbé de 30 mA) |
Résistance de sortie : 2 kΩ Courant de sortie : 20 mA max.
Tension résiduelle : 0,4 V max. (Courant de sortie : 20 mA max.) |
Tension appliquée : 30 VCC max. Courant absorbé : 30 mA max. Tension résiduelle : 0,4 V max. (à un courant absorbé de 30 mA) |
|
|
|
| Fréquence de réponse maximale*2 |
30 kHz |
|
|
|
|
|
|
|
|
| Différence de phase entre les sorties |
Différence de phase entre les phases A et B : 90°±45° |
- |
|
|
|
|
|
|
|
| Facteur de service de sortie |
- |
50 ± 25 % |
|
|
|
|
|
|
|
|
Temps de montée et de descente de la production |
1,0 ms maximum. (Longueur du câble :
500 mm, courant absorbé : 10 mA) |
1,0 ms maximum. (Longueur de câble : 500 mm, Tension de sortie de commande : 5 V, Résistance de charge : 1 kΩ) |
1,0 ms maximum. (Longueur du câble :
500 mm, courant absorbé : 10 mA) |
1,0 ms maximum. (Longueur de câble : 500 mm, Tension de sortie de commande : 5 V, Résistance de charge : 1 kΩ) |
1,0 ms maximum. (Longueur du câble :
500 mm, courant absorbé : 10 mA) |
1,0 ms maximum. (Longueur de câble : 500 mm, Tension de sortie de commande : 5 V, Résistance de charge : 1 kΩ) |
|
|
|
| Couple de démarrage |
1 mN·m max. |
|
|
|
|
|
|
|
|
| Moment d'inertie |
1 ´ 10-7 kg·m2 max. |
|
|
|
|
|
|
|
|
| Radial |
10N |
|
|
|
|
|
|
|
|
| Poussée |
50N |
|
|
|
|
|
|
|
|
| Vitesse maximale autorisée |
5 000 tr/min |
|
|
|
|
|
|
|
|
| Plage de température ambiante |
Fonctionnement : -10 à 55°C (sans givrage), Stockage : -25 à 80°C (sans givrage) |
|
|
|
|
|
|
|
|
| Gamme d'humidité ambiante |
Opération / stockage: 35% à 85% (sans condensation) |
|
|
|
|
|
|
|
|
| Résistance à l'isolation |
20 MΩ min. (à 500 VDC) entre les pièces sous tension et le boîtier |
|
|
|
|
|
|
|
|
| Résistance diélectrique |
500 VAC, 50/60 Hz pendant 1 min entre les pièces sous tension et le boîtier |
|
|
|
|
|
|
|
|
| Résistance aux vibrations |
Destruction : 10 à 55 Hz, double amplitude de 1,5 mm pendant 2 heures chacune dans les directions X, Y et Z |
|
|
|
|
|
|
|
|
| Résistance aux chocs |
Destruction : 500 m/s2 3 fois chacune dans les directions X, Y et Z |
|
|
|
|
|
|
|
|
| Degré de protection*3 |
CEI 60529 IP50 |
|
|
|
|
|
|
|
|
| Méthode de connexion |
Modèles pré-câblés (longueur de câble standard : 500 mm) |
|
|
|
|
|
|
|
|
| Matériel |
Boîtier : Alliage d'aluminium, Unité principale : Aluminium, Arbre : SUS420J2, Support de montage : Fer galvanisé |
|
|
|
|
|
|
|
|
| Poids ( |
Env. 35g |
|
|
|
|
|
|
|
|
| Accessoires |
Accouplement, support de montage de servo (fourni avec le E6A2-CWZ@), clé hexagonale, manuel d'instructions |
|
|
|
|
|
|
|
|
