| नमूना: |
MR-J4-_(-RJ) |
10बी |

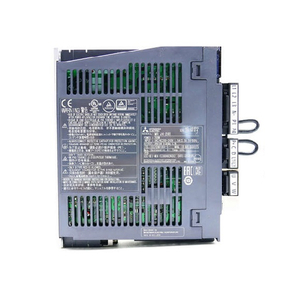

20बी |

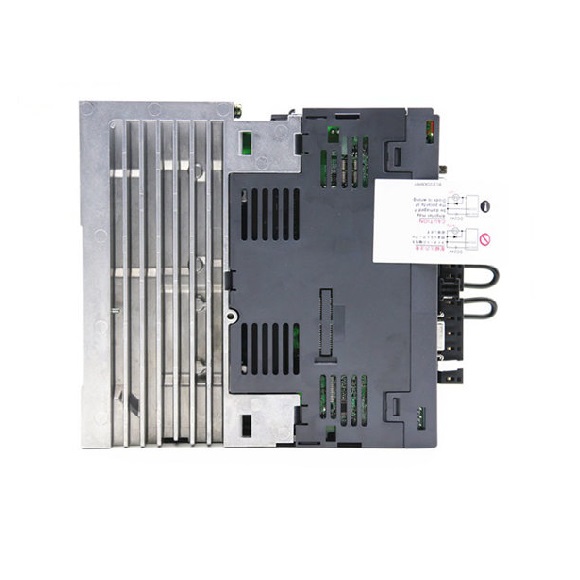

40बी |
60बी |
70बी |
100बी |
200बी |

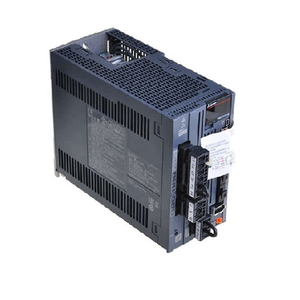

350बी |

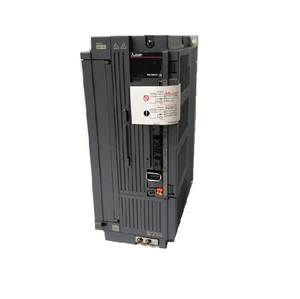

500बी |
700बी |
11KB |
15KB |
22KB |
| उत्पादन |
रेटेड वोल्टेज |
3-चरण 170 वी एसी |
| वर्तमान मूल्यांकित |
[ए] |
1.1 |
1.5 |
2.8 |
3.2 |
5.8 |
6.0 |
11.0 |
17.0 |
28.0 |
37.0 |
68.0 |
87.0 |
126.0 |
|
मुख्य सर्किट बिजली आपूर्ति इनपुट |
वोल्टेज/आवृत्ति |
ए.सी. पर इनपुट |
3-चरण या 1-चरण 200 वी एसी से 240 वी एसी, 50 हर्ट्ज/60 हर्ट्ज |
3-चरण या 1-चरण 200 वी एसी से 240 वी एसी, 50 हर्ट्ज/60
हर्ट्ज़ (नोट 13) |
3-चरण 200 वी एसी से 240 वी एसी, 50 हर्ट्ज/60 हर्ट्ज |
| DCinput पर
(नोट 16) |
283 वी डीसी से 340 वी डीसी |
| रेटेड वर्तमान (नोट 11) |
[ए] |
0.9 |
1.5 |
2.6 |
3.2(नोट 6) |
3.8 |
5.0 |
10.5 |
16.0 |
21.7 |
28.9 |
46.0 |
64.0 |
95.0 |
|
अनुमेय वोल्टेज उतार-चढ़ाव |
ए.सी. पर
इनपुट |
3-चरण या 1-चरण 170 वी एसी से 264 वी एसी |
3-चरण या 1-चरण 170 वी एसी से 264 वी एसी (नोट 13) |
3-चरण 170 वी एसी से 264 वी एसी |
| DCinput पर
(नोट 16) |
241 वी डीसी से 374 वी डीसी |
| अनुमेय आवृत्ति उतार-चढ़ाव |
±5% के भीतर |
| विद्युत आपूर्ति क्षमता[केवीए] |
अनुभाग 10.2 देखें. |
| तीव्र धारा |
[ए] |
अनुभाग 10.5 देखें. |
|
नियंत्रण सर्किट बिजली आपूर्ति इनपुट |
वोल्टेज/आवृत्ति |
ACinput पर |
1-चरण 200 वी एसी से 240 वी एसी, 50 हर्ट्ज/60 हर्ट्ज |
| DCinput पर
(नोट 16) |
283 वी डीसी से 340 वी डीसी |
| वर्तमान मूल्यांकित |
[ए] |
0.2 |
0.3 |
| अनुमेय वोल्टेज उतार-चढ़ाव |
ACinput पर |
1-चरण 170 वी एसी से 264 वी एसी |
| DCinput पर
(नोट 16) |
241 वी डीसी से 374 वी डीसी |
| अनुमेय आवृत्ति उतार-चढ़ाव |
±5% के भीतर |
| बिजली की खपत |
[डब्ल्यू] |
30 |
45 |
| तीव्र धारा |
[ए] |
अनुभाग 10.5 देखें. |
| इंटरफ़ेस बिजली की आपूर्ति |
वोल्टेज |
24 वी डीसी ± 10% |
| वर्तमान क्षमता |
[ए] |
0.3 (CN8 कनेक्टर सिग्नल सहित) (नोट 1) |
| नियंत्रण विधि |
साइन-वेव पीडब्लूएम नियंत्रण, वर्तमान नियंत्रण विधि |
| गतिशील ब्रेक |
में निर्मित |
बाहरी विकल्प (नोट 9, 12) |
| SSCNET III/H संचार चक्र (नोट 8) |
0.222 एमएस, 0.444 एमएस, 0.888 एमएस |
| पूरी तरह से बंद लूप नियंत्रण |
संगत (नोट 7) |
| स्केल माप फ़ंक्शन |
संगत (नोट 10) |
| लोड-साइड एनकोडर इंटरफ़ेस (नोट 5) |
मित्सुबिशी इलेक्ट्रिक हाई-स्पीड सीरियल संचार |
| संचार समारोह |
यूएसबी: पर्सनल कंप्यूटर या अन्य से कनेक्शन (एमआर कॉन्फिगरेटर2-संगत) |
| एनकोडर आउटपुट पल्स |
संगत (ए/बी/जेड-चरण पल्स) |
| एनालॉग मॉनिटर |
दो चैनल |
|
सुरक्षात्मक कार्य |
ओवरकरंट शट-ऑफ, पुनर्योजी ओवरवॉल्टेज शट-ऑफ, ओवरलोड शट-ऑफ (इलेक्ट्रॉनिक थर्मल), सर्वो मोटर ओवरहीट सुरक्षा, एनकोडर त्रुटि सुरक्षा, पुनर्योजी त्रुटि सुरक्षा, अंडरवोल्टेज सुरक्षा, तात्कालिक बिजली विफलता सुरक्षा, ओवरस्पीड सुरक्षा, त्रुटि अत्यधिक सुरक्षा, चुंबकीय ध्रुव पहचान सुरक्षा, और रैखिक सर्वो नियंत्रण गलती सुरक्षा |
| कार्यात्मक सुरक्षा |
एसटीओ (आईईसी/ईएन 61800-5-2) |
